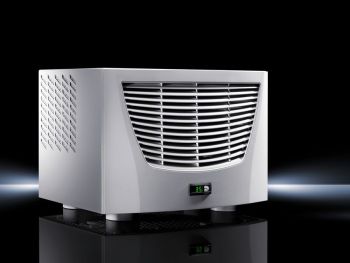

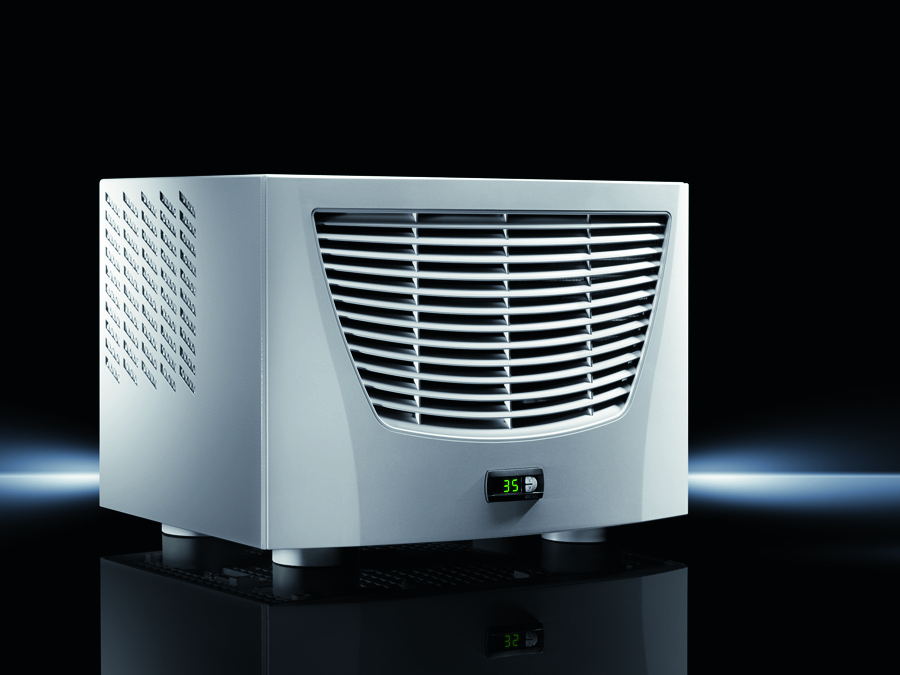

Rittal 3359610 RTT Blue e Kühlgerät in Edelstahl Dachaufbau, 750 W content_copy

Das Rittal SK 3359610 ist ein Dachaufbau-Kühlgerät der TopTherm Blue e Serie, speziell für die Klimatisierung von Schaltschränken und industriellen Gehäusen konzipiert. Es verfügt über eine Gesamtkühlleistung von bis zu 0,77 kW bei 50 Hz und 0,75 kW bei 60 Hz unter den Normbedingungen L35 L35, was es für Anwendungen mit mittlerer bis hoher Wärmeentwicklung geeignet macht. Das Gerät wird in Edelstahl 1.4301 (AISI 304) gefertigt und hat eine Farbgebung nach RAL 9007, was eine hohe Korrosionsbeständigkeit und optische Passform in industriellen Umgebungen gewährleistet. Die Abmessungen betragen 597 mm (Breite) × 417 mm (Höhe) × 380 mm (Tiefe), wodurch es sich kompakt auf Schaltschrankdächern montieren lässt.

Einsatzbereiche
Das Kühlgerät ist für den Einsatz in industriellen Umgebungen ausgelegt, insbesondere in Schaltschränken, die einer kontinuierlichen Belastung ausgesetzt sind. Aufgrund des geringen Geräuschpegels ist es auch für Office-Anwendungen geeignet, wo eine ruhige Betriebsweise gefordert ist. Die Betriebstemperaturbereich liegt zwischen 10 °C und 55 °C, wodurch es in einer Vielzahl von Umgebungen eingesetzt werden kann. Die Lagertemperaturbereich reicht von -40 °C bis 70 °C, was eine sichere Lagerung unter extremen Bedingungen ermöglicht.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen integrierten e-Comfortcontroller, der werkseitig auf +35 °C eingestellt ist und die Temperatur im Schaltschrank automatisch regelt. Der Einstellbereich beträgt 20 °C bis 55 °C, sodass die Temperatur an die spezifischen Anforderungen angepasst werden kann. Die elektrische Kondensatverdunstung sorgt dafür, dass Kondenswasser im Inneren des Schaltschranks nicht anfällt, sondern direkt verdunstet. Der Verflüssiger ist mit einer hydrophoben RiNano-Beschichtung versehen, die die Wärmeübertragung verbessert und die Reinigung erleichtert. Das Gerät ist anschlussfertig verdrahtet mit einer steckbaren Anschlussklemmleiste, was die Installation vereinfacht. Im Lieferumfang sind zudem eine Bohrschablone und Befestigungsmaterial enthalten, um die Montage zu erleichtern.

Technik verständlich erklärt
Die Kühlleistung wird durch ein Kältemittel (R-513A) erzielt, das eine Menge von 0,4 kg hat und ein Global Warming Potential (GWP) von 631 aufweist. Das Kältemittel wird im Außenkreislauf verdampft und im Innenkreislauf verflüssigt, wodurch Wärme aus dem Schaltschrank abgezogen wird. Die Luftleistung beträgt im Außenkreislauf 800 m³/h und im Innenkreislauf 585 m³/h, was eine effiziente Luftzirkulation gewährleistet. Die Schutzart IP 34 für den Außenkreislauf und IP 34 für den Innenkreislauf schützen das Gerät vor Staub und Spritzwasser, wodurch es auch im Außenbereich einsetzbar ist. Die Bemessungsbetriebsspannung beträgt 115 V, 1~, 50 Hz/60 Hz, wodurch es in verschiedenen Stromnetzen betrieben werden kann. Der Bemessungsstrom liegt bei maximal 5,6 A (50 Hz) bzw. 7,4 A (60 Hz), und der Anlaufstrom beträgt maximal 18,4 A (50 Hz) bzw. 18 A (60 Hz). Die Einschaltdauer beträgt 100 %, was eine kontinuierliche Betriebsfähigkeit ermöglicht.

Kompatibilität und Zubehör
Das Kühlgerät ist vernetzbar mit dem IoT Interface über den Blue e IoT Adapter, der für Kühlgeräte ab 500 W Kühlleistung mit e-Comfortcontroller verfügbar ist. Dies ermöglicht die Überwachung und Steuerung des Geräts über digitale Systeme. Passendes Zubehör umfasst Luftkanalsysteme für Dachaufbau-Kühlgeräte, Filtermatten, Metallfilter, Schnellwechselrahmen, Kondensatschläuche sowie Transportösen. Diese Komponenten unterstützen die Integration in bestehende Schaltschranksysteme und verbessern die Funktionalität.

Montage und Installation
Die Montage erfolgt auf dem Schaltschrankdach, wobei die Bohrschablone und das Befestigungsmaterial im Lieferumfang enthalten sind. Die steckbare Anschlussklemmleiste ermöglicht eine einfache und sichere elektrische Verbindung.

Vorteile im Betrieb
Das Gerät zeichnet sich durch eine hohe Energieeffizienz aus, mit einem EER-Wert von 2,14 bei 50 Hz und 1,79 bei 60 Hz unter den Bedingungen L35 L35. Die integrierte elektrische Kondensatverdunstung und die hydrophobe RiNano-Beschichtung reduzieren Wartungsbedarf und erhöhen die Betriebssicherheit. Die vernetzbare Steuerung über das IoT Interface ermöglicht eine zentrale Überwachung und Optimierung der Betriebsparameter. Die robuste Edelstahlkonstruktion und die Schutzart IP 34 für den Innenkreislauf gewährleisten eine lange Lebensdauer auch in anspruchsvollen Umgebungen.

Allgemein
Ausführung	Dachaufbau
Material	Edelstahl 1.4301 (AISI 304)
Farbe	RAL 9007
Lieferumfang	Verflüssiger mit hydrophober RiNano-Beschichtung, Integrierte elektrische Kondensatverdunstung, Anschlussfertig verdrahtet (steckbare Anschlussklemmleiste), Bohrschablone, Befestigungsmaterial
Gesamtkühlleistung nach DIN EN 14511	Kühlleistung L35 L35/50 Hz: 0,77 kW, Kühlleistung L35 L35/60 Hz: 0,75 kW, Kühlleistung L35 L50/50 Hz: 0,52 kW, Kühlleistung L35 L50/60 Hz: 0,47 kW
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Hinweis	Das Dachaufbau-Kühlgerät 3273.500 kann aufgrund des geringen Geräuschpegels auch für Office-Anwendungen eingesetzt werden.
Bemessungsstrom max.	Bei 50 Hz: 5,6 A, Bei 60 Hz: 7,4 A
Anlaufstrom (max.)	Bei 50 Hz: 18,4 A, Bei 60 Hz: 18 A
Luftleistung (freiblasend)	Außenkreislauf: 800 m³/h, Innenkreislauf: 585 m³/h
Energy efficiency ratio (EER) 50/60 Hz L35 L35	Kälteleistungszahl L35 L35 (EER) 50 Hz: 2,14, Kälteleistungszahl L35 L35 (EER) 60 Hz: 1,79
Breite	597 mm
Höhe	417 mm
Tiefe	380 mm
Schutzart IP nach EN 60 529	Außenkreislauf IP 34, Innenkreislauf IP 54
Kältemittel/Kühlmedium	Kältemittel: R-513A, Menge: 0,4 kg, Global Warming Potential (GWP): 631, CO₂ Äquivalent (CO₂e): 0,25 t
Anschlussart (elektrisch)	Steckbare Anschlussklemmleiste
Einschaltdauer	100 %
Temperaturregelung	e-Comfortcontroller (werkseitige Einstellung +35 °C)
Betriebstemperaturbereich	10 °C...55 °C
Lagertemperaturbereich	-40 °C...70 °C
Einstellbereich	20 °C...55 °C
Nennleistung Pel	Nennleistung L35 L35/50 Hz: 0,36 kW, Nennleistung L35 L35/60 Hz: 0,42 kW, Nennleistung L35 L50/50 Hz: 0,49 kW, Nennleistung L35 L50/60 Hz: 0,48 kW
Zulässiger Betriebsdruck (p max.)	28 bar
Vorsicherung	Trafoschutzschalter: 11...16 A

---
