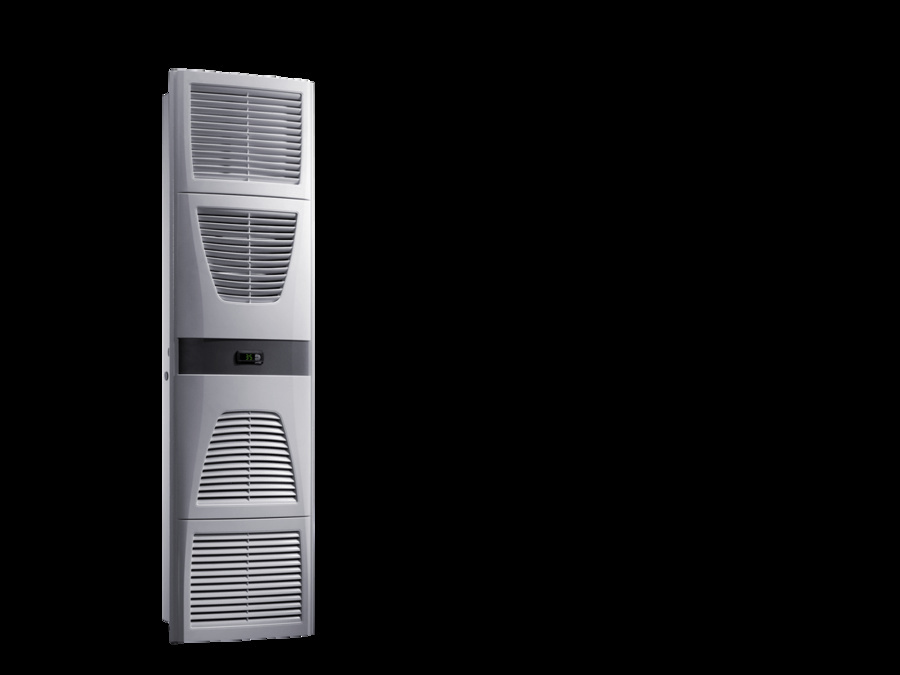

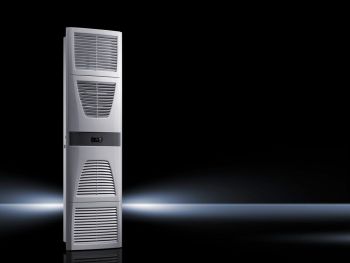

Rittal 3366505 SK Kühlgerät Blue e, Wandanbau, flach, 1,25 kW, 230 V, content_copy

Das Rittal SK 3366505 ist ein Wandanbau-Kühlgerät der Blue e Serie, ausgelegt für die Klimatisierung von Schaltschränken und industriellen Gehäusen. Es verfügt über eine Gesamtkühlleistung von 1,25 kW bei einer Betriebstemperatur von 35 °C (L35) und einer Umgebungstemperatur von 35 °C (L35), gemäß DIN EN 14511. Die Kühlleistung beträgt bei 50 Hz und 60 Hz jeweils 1,25 kW, wobei bei einer höheren Umgebungstemperatur von 50 °C (L50) die Leistung auf 0,85 kW (50 Hz) bzw. 0,92 kW (60 Hz) abnimmt. Das Gerät ist für eine Bemessungsbetriebsspannung von 230 V, 1~, 50/60 Hz ausgelegt und wird aus Stahlblech gefertigt, lackiert in der Farbe RAL 7035. Die Abmessungen betragen 435 mm (Breite) × 1.590 mm (Höhe) × 205 mm (Tiefe), wobei die flache Bauform eine kompakte Montage an der Schrankwand ermöglicht.

Einsatzbereiche
Das Kühlgerät ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine kontrollierte Innentemperatur in Schaltschränken erforderlich ist. Es eignet sich für Anwendungen in der Automatisierungstechnik, der Fertigungstechnik sowie in der Prozessindustrie, wo elektronische Komponenten vor Überhitzung geschützt werden müssen. Die Betriebstemperaturbereich liegt zwischen 10 °C und 55 °C, wodurch das Gerät auch in klimatisch anspruchsvollen Umgebungen einsetzbar ist. Der Lagertemperaturbereich reicht von -40 °C bis 70 °C, was eine Lagerung unter extremen Bedingungen ermöglicht.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine integrierte elektrische Kondensatverdunstung, die das anfallende Kondensat automatisch verdunstet und somit eine externe Ableitung über einen Schlauch entbehrlich macht. Die Temperaturregelung erfolgt über einen e-Comfortcontroller, der werkseitig auf +35 °C eingestellt ist und im Bereich von 20 °C bis 50 °C einstellbar ist. Die Luftleistung beträgt im Außenkreislauf 910 m³/h und im Innenkreislauf 860 m³/h, was eine effiziente Luftzirkulation im Schrank gewährleistet. Die Schutzart IP 34 für den Außenkreislauf und IP 34 für den Innenkreislauf nach EN 60 529 sowie die Schutzart UL Type 12 sorgen für einen ausreichenden Schutz gegen Staub, Spritzwasser und mechanische Einwirkungen. Der Verflüssiger ist mit einer hydrophoben RiNano-Beschichtung versehen, die die Ablagerung von Feuchtigkeit reduziert und die Wartung erleichtert.

Technik verständlich erklärt
Die Kühlleistung wird durch ein Kältemittel (R-513A) erzeugt, das eine geringe Umweltbelastung aufweist. Das Kältemittel hat ein Global Warming Potential (GWP) von 631 und ein CO₂-Äquivalent von 0,44 t. Die Energieeffizienz wird durch die Kälteleistungszahl (EER) beschrieben, die bei 50 Hz 1,69 und bei 60 Hz 1,79 beträgt. Die Nennleistung (Pel) liegt bei 0,74 kW (50 Hz) bzw. 0,8 kW (60 Hz) bei L35/L35-Bedingungen. Der maximale Bemessungsstrom beträgt 6,5 A (50 Hz) bzw. 6,9 A (60 Hz), der Anlaufstrom max. 21 A (50 Hz) bzw. 23 A (60 Hz). Die Vorsicherung ist mit 10 A ausgelegt. Der zulässige Betriebsdruck beträgt 28 bar.

Kompatibilität und Zubehör
Das Kühlgerät ist vernetzbar über den Blue e IoT Adapter, der eine Anbindung an das IoT Interface ermöglicht, sofern das Gerät über einen e-Comfortcontroller verfügt. Passendes Zubehör umfasst den SK Kondensatschlauch 12 x 2 mm (Länge 10 m), den Blendrahmen für Kühlgerät Blue e SK 3366, den SK Master/Slave-Kabel für SK-Bus-System, sowie Filtermatte und Metallfilter für die genannten SK-Modelle. Bei Anbau des Kühlgerätes kann optional der Blendrahmen 3377.000 mit Befestigungsmaterial montiert werden, um ein geschlossenes Erscheinungsbild zu erzielen.

Montage und Installation
Das Gerät ist als Wandanbau ausgeführt und wird an der Schrankwand montiert. Es ist anschlussfertig verdrahtet mit einer steckbaren Anschlussklemmleiste. Im Lieferumfang sind eine Bohrschablone und Befestigungsmaterial enthalten, sowie Befestigungsmaterial für die Montageart „Einbau“. Die Installation erfolgt durch Befestigung an der Schrankwand und anschließende elektrische Anschluss an das 230 V-Netz.

Vorteile im Betrieb
Die integrierte elektrische Kondensatverdunstung reduziert die Wartungsaufwand, da kein Kondensat abgeleitet werden muss. Die hohe Energieeffizienz (EER 1,69–1,79) sorgt für geringe Betriebskosten. Die robuste Konstruktion aus Stahlblech und die Schutzarten IP 34/54 sowie UL Type 12 gewährleisten eine zuverlässige Funktion in industriellen Umgebungen. Die vernetzbare Steuerung über den IoT Adapter ermöglicht eine Fernüberwachung und -steuerung, wodurch die Betriebssicherheit erhöht wird.

Allgemein
Ausführung	Wandanbau, Flach
Material	Stahlblech
Farbe	RAL 7035
Lieferumfang	Anschlussfertig verdrahtet (steckbare Anschlussklemmleiste), Bohrschablone, Befestigungsmaterial, Integrierte elektrische Kondensatverdunstung, Befestigungsmaterial für Montageart „Einbau“, Verflüssiger mit hydrophober RiNano-Beschichtung
Gesamtkühlleistung nach DIN EN 14511	Kühlleistung L35 L35/50 Hz: 1,25 kW, Kühlleistung L35 L35/60 Hz: 1,25 kW, Kühlleistung L35 L50/50 Hz: 0,85 kW, Kühlleistung L35 L50/60 Hz: 0,92 kW
Bemessungsbetriebsspannung	230 V, 1~, 50 Hz/60 Hz
Hinweis zur Artikel-Nr.	Bei Anbau des Kühlgerätes kann der Blendrahmen 3377.000 inkl. Befestigungsmaterial montiert werden. Dieser verleiht dem Kühlgerät ein geschlossenes Erscheinungsbild.
Bemessungsstrom max.	Bei 50 Hz: 6,5 A, Bei 60 Hz: 6,9 A
Anlaufstrom (max.)	Bei 50 Hz: 21 A, Bei 60 Hz: 23 A
Luftleistung (freiblasend)	Außenkreislauf: 910 m³/h, Innenkreislauf: 860 m³/h
Energy efficiency ratio (EER) 50/60 Hz L35 L35	Kälteleistungszahl L35 L35 (EER) 50 Hz: 1,69, Kälteleistungszahl L35 L35 (EER) 60 Hz: 1,79
Sonderbauform	Flach
Breite	435 mm
Höhe	1.590 mm
Tiefe	205 mm
Schutzart IP nach EN 60 529	Außenkreislauf IP 34, Innenkreislauf IP 54
Schutzart NEMA	UL Type 12
Kältemittel/Kühlmedium	Kältemittel: R-513A, Menge: 0,7 kg, Global Warming Potential (GWP): 631, CO₂ Äquivalent (CO₂e): 0,44 t
Temperaturregelung	e-Comfortcontroller (werkseitige Einstellung +35 °C)
Betriebstemperaturbereich	10 °C...55 °C
Lagertemperaturbereich	-40 °C...70 °C
Einstellbereich	20 °C...50 °C
Nennleistung Pel	Nennleistung L35 L35/50 Hz: 0,74 kW, Nennleistung L35 L35/60 Hz: 0,8 kW, Nennleistung L35 L50/50 Hz: 0,8 kW, Nennleistung L35 L50/60 Hz: 0,9 kW
Zulässiger Betriebsdruck (p max.)	28 bar
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 10 A

---
