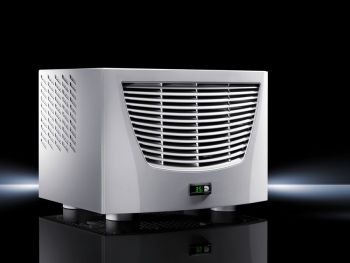

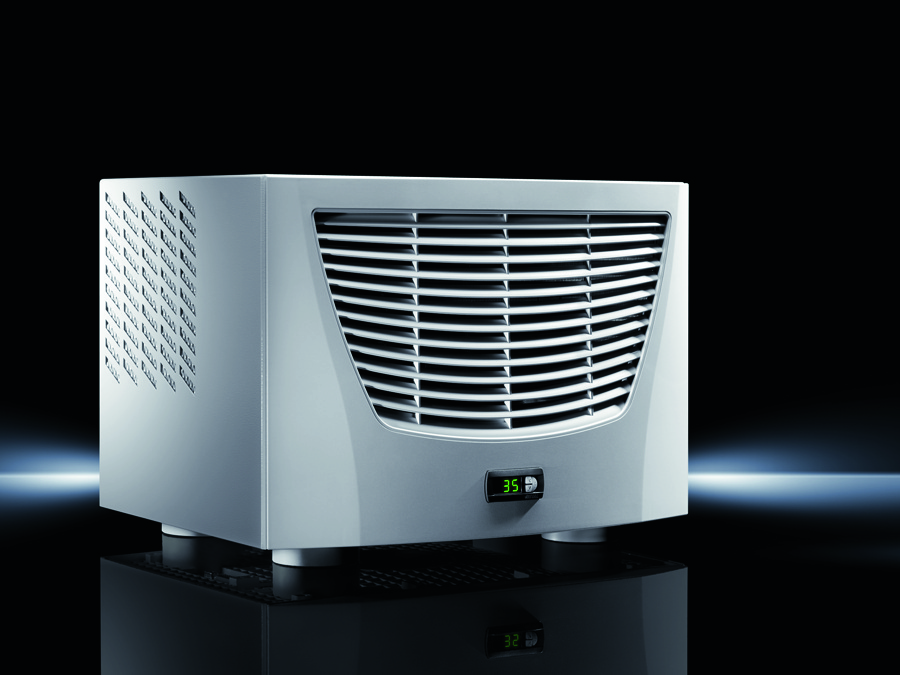

Rittal 3384640 RTT Blue e Kühlgerät in Edelstahl Dachaufbau 1500 W content_copy

Das Rittal SK 3384640 ist ein Dachaufbau-Kühlgerät der Blue e Serie, speziell für die Klimatisierung von Schaltschränken und industriellen Gehäusen konzipiert. Es verfügt über eine Gesamtkühlleistung von bis zu 1,75 kW bei 60 Hz und ist für Betriebsspannungen von 400 V, 2~, 50/60 Hz ausgelegt. Das Gerät wird aus Edelstahl 1.4301 (AISI 304) gefertigt und hat eine Farbgebung nach RAL 9007, was eine hohe Korrosionsbeständigkeit und optische Eignung für industrielle Umgebungen gewährleistet. Die Abmessungen betragen 597 mm (Breite) × 417 mm (Höhe) × 475 mm (Tiefe), wodurch es sich gut in Standard-Schaltschrankkonstruktionen integrieren lässt.

Einsatzbereiche
Das Kühlgerät ist für den Einsatz in industriellen Anlagen, wie z. B. in der Automatisierungstechnik, der Fertigungstechnik oder in der Energietechnik, geeignet. Aufgrund des geringen Geräuschpegels kann es auch in Büroumgebungen eingesetzt werden, wo eine ruhige Betriebsweise gefordert ist. Die Betriebstemperaturbereiche liegen zwischen 10 °C und 55 °C, wobei bei 60 Hz eine maximale Betriebstemperatur von 53 °C erreicht wird. Die Lagertemperaturbereiche reichen von -40 °C bis 70 °C, was eine flexible Lagerung und Transportfähigkeit ermöglicht.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen integrierten e-Comfortcontroller, der werkseitig auf eine Temperatur von +35 °C eingestellt ist und einen Einstellbereich von 20 °C bis 53 °C bietet. Die Temperaturregelung erfolgt automatisch, wodurch eine konstante Innentemperatur im Schaltschrank gewährleistet wird. Ein wesentlicher Bestandteil ist die integrierte elektrische Kondensatverdunstung, die eine effiziente Entfeuchtung und Vermeidung von Kondenswasser im Schaltschrank ermöglicht. Der Verflüssiger ist mit einer hydrophoben RiNano-Beschichtung versehen, die die Wärmeübertragung optimiert und die Reinigung erleichtert.

Technik verständlich erklärt
Die Kühlleistung wird nach DIN EN 14511 gemessen und beträgt bei 50 Hz und L35-Betrieb 1,6 kW. Die Energieeffizienz wird durch die Kälteleistungszahl (EER) von 2,3 bei 50 Hz und 1,92 bei 60 Hz beschrieben, was eine gute Wirkungsgradleistung darstellt. Die Luftleistung beträgt im Außenkreislauf 1.760 m³/h und im Innenkreislauf 470 m³/h, wodurch eine ausreichende Luftzirkulation im Schaltschrank gewährleistet ist. Das Gerät arbeitet mit dem Kältemittel R-513A, das ein Global Warming Potential (GWP) von 631 aufweist und eine Menge von 0,88 kg enthält. Die zulässige Betriebsdruckgrenze beträgt 28 bar, was die Sicherheit unter Betriebsbedingungen gewährleistet.

Kompatibilität und Zubehör
Das Kühlgerät ist vernetzbar über das IoT Interface mittels Blue e IoT Adapter, wodurch eine Überwachung und Steuerung über digitale Systeme möglich ist. Passendes Zubehör umfasst Luftkanalsysteme für Dachaufbau-Kühlgeräte, Metallfilter, Kondensatschläuche, Türpositionsschalter, Master/Slave-Kabel für SK-Bus-Systeme sowie Verschlussstopfen. Diese Komponenten ermöglichen eine individuelle Anpassung an spezifische Anforderungen der Anlage.

Montage und Installation
Das Gerät ist anschlussfertig verdrahtet und verfügt über eine steckbare Anschlussklemmleiste, was die Installation vereinfacht. Im Lieferumfang sind eine Bohrschablone und Befestigungsmaterial enthalten, die eine präzise Montage auf dem Schaltschrankdach ermöglichen. Die Schutzart IP 34 für den Außenkreislauf und IP 34 für den Innenkreislauf gewährleisten einen ausreichenden Schutz gegen Staub und Wasser, insbesondere im Außenbereich.

Vorteile im Betrieb
Die integrierte elektrische Kondensatverdunstung und der e-Comfortcontroller sorgen für eine zuverlässige und wartungsarme Betriebsweise. Die hohe Energieeffizienz reduziert den Stromverbrauch, während die robuste Edelstahlkonstruktion eine lange Lebensdauer und hohe Zuverlässigkeit gewährleistet. Die Vernetzungsfähigkeit über IoT-Adapter ermöglicht eine moderne, datenbasierte Betriebsüberwachung und -optimierung.

Allgemein
Ausführung	Dachaufbau
Material	Edelstahl 1.4301 (AISI 304)
Farbe	RAL 9007
Lieferumfang	Verflüssiger mit hydrophober RiNano-Beschichtung, Integrierte elektrische Kondensatverdunstung, Anschlussfertig verdrahtet (steckbare Anschlussklemmleiste), Bohrschablone, Befestigungsmaterial
Gesamtkühlleistung nach DIN EN 14511	Kühlleistung L35 L35/50 Hz: 1,6 kW, Kühlleistung L35 L35/60 Hz: 1,75 kW, Kühlleistung L35 L50/50 Hz: 1,15 kW, Kühlleistung L35 L50/60 Hz: 1,21 kW
Bemessungsbetriebsspannung	400 V, 2~, 50 Hz/60 Hz, 400 V AC
Hinweis	Das Dachaufbau-Kühlgerät 3273.500 kann aufgrund des geringen Geräuschpegels auch für Office-Anwendungen eingesetzt werden.
Bemessungsstrom max.	Bei 50 Hz: 3,2 A, Bei 60 Hz: 3,8 A
Anlaufstrom (max.)	Bei 50 Hz: 8,7 A, Bei 60 Hz: 7,6 A
Luftleistung (freiblasend)	Außenkreislauf: 1.760 m³/h, Innenkreislauf: 470 m³/h
Energy efficiency ratio (EER) 50/60 Hz L35 L35	Kälteleistungszahl L35 L35 (EER) 50 Hz: 2,3, Kälteleistungszahl L35 L35 (EER) 60 Hz: 1,92
Breite	597 mm
Höhe	417 mm
Tiefe	475 mm
Schutzart IP nach EN 60 529	Außenkreislauf IP 34, Innenkreislauf IP 54
Kältemittel/Kühlmedium	Kältemittel: R-513A, Menge: 0,88 kg, Global Warming Potential (GWP): 631, CO₂ Äquivalent (CO₂e): 0,56 t
Anschlussart (elektrisch)	Steckbare Anschlussklemmleiste
Einschaltdauer	100 %
Temperaturregelung	e-Comfortcontroller (werkseitige Einstellung +35 °C)
Betriebstemperaturbereich	10 °C...55 °C
Betriebstemperatur max bei 60 Hz	53 °C
Lagertemperaturbereich	-40 °C...70 °C
Einstellbereich	20 °C...53 °C
Nennleistung Pel	Nennleistung L35 L35/50 Hz: 0,7 kW, Nennleistung L35 L35/60 Hz: 0,91 kW, Nennleistung L35 L50/50 Hz: 0,79 kW, Nennleistung L35 L50/60 Hz: 1 kW
Zulässiger Betriebsdruck (p max.)	28 bar
Vorsicherung	Trafoschutzschalter: 6,3...10 A

---
