Rittal 3385510 RTT Blue e Kühlgerät Dachaufbau 2000 W Comfortregl content_copy

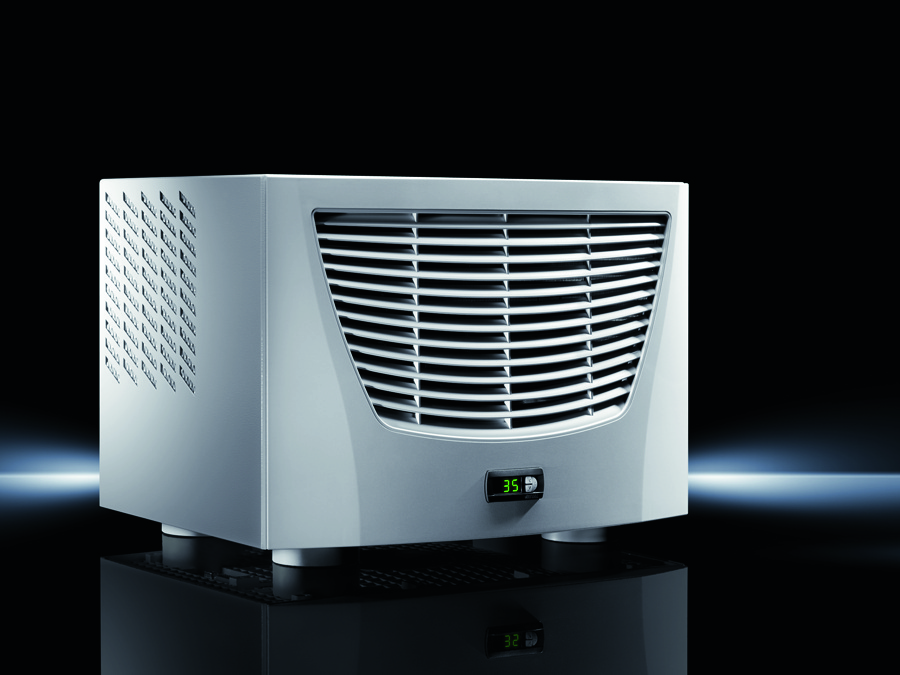

Das Rittal SK 3385510 ist ein Dachaufbau-Kühlgerät der Blue e Serie, speziell für die Klimatisierung von Schaltschränken und industriellen Gehäusen entwickelt. Es verfügt über eine Gesamtkühlleistung von bis zu 2,14 kW bei 60 Hz und ist für Betriebsspannungen von 115 V, 1~, 50/60 Hz ausgelegt. Das Gerät wird aus Stahlblech gefertigt und hat eine Farbgebung nach RAL 7035. Es ist für den Einsatz in industriellen Umgebungen konzipiert, bietet jedoch aufgrund seines geringen Geräuschpegels auch für Büroanwendungen eine geeignete Lösung. Die Abmessungen betragen 597 mm (Breite) × 417 mm (Höhe) × 475 mm (Tiefe). Die Kühlleistung wird nach DIN EN 14511 gemessen, wobei die Werte je nach Betriebsfrequenz und Umgebungstemperatur variieren. Bei 50 Hz und einer Außentemperatur von 35 °C beträgt die Kühlleistung 2 kW, bei 60 Hz 2,14 kW. Bei einer Außentemperatur von 50 °C sinkt die Kühlleistung auf 1,58 kW (50 Hz) bzw. 1,51 kW (60 Hz). Die Nennleistung liegt bei 1,02 kW (50 Hz) bis 1,29 kW (60 Hz). Die Energieeffizienz wird durch den Energy efficiency ratio (EER) beschrieben, der bei 50 Hz 1,96 und bei 60 Hz 1,69 beträgt. Das Gerät ist für eine Einschaltdauer von 100 % ausgelegt und kann kontinuierlich betrieben werden.

Einsatzbereiche
Das Kühlgerät ist für den Einsatz in industriellen Schaltschränken und elektronischen Gehäusen konzipiert, wo eine kontrollierte Innentemperatur erforderlich ist. Es eignet sich insbesondere für Anwendungen, bei denen die Umgebungstemperatur zwischen 10 °C und 55 °C liegt. Bei 60 Hz Betrieb ist die maximale Betriebstemperatur auf 53 °C begrenzt. Die Lagertemperaturbereich reicht von -40 °C bis 70 °C, was eine Lagerung unter extremen Bedingungen ermöglicht. Die Temperaturregelung erfolgt über einen integrierten e-Comfortcontroller, der werkseitig auf +35 °C eingestellt ist. Der Einstellbereich beträgt 20 °C bis 53 °C, sodass die Temperatur innerhalb dieses Bereichs individuell angepasst werden kann.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen Verflüssiger mit hydrophober RiNano-Beschichtung, die die Wärmeübertragung verbessert und die Bildung von Kondensat reduziert. Die integrierte elektrische Kondensatverdunstung sorgt dafür, dass das anfallende Kondensat direkt im Gerät verdunstet und nicht abgeleitet werden muss. Die Anschlussklemmleiste ist steckbar und das Gerät ist anschlussfertig verdrahtet, was die Montage vereinfacht. Im Lieferumfang sind eine Bohrschablone sowie Befestigungsmaterial enthalten, um die Installation am Schaltschrankdach zu erleichtern. Die Luftleistung beträgt im Außenkreislauf 1.760 m³/h und im Innenkreislauf 470 m³/h, was eine effiziente Luftzirkulation gewährleistet.

Technik verständlich erklärt
Das Kühlgerät nutzt das Kältemittel R-513A, das eine geringe Umweltbelastung aufweist. Die Menge beträgt 0,9 kg, wobei das Global Warming Potential (GWP) 631 beträgt und das CO₂-Äquivalent 0,57 t. Die Schutzart IP 34 für den Außenkreislauf schützt vor festen Fremdkörpern ab 2,5 mm und gegen Spritzwasser aus beliebiger Richtung. Der Innenkreislauf ist mit IP 34 geschützt, was Staub- und Spritzwasserschutz bedeutet. Die maximale Betriebsdruckbelastung beträgt 28 bar. Die Vorsicherung ist ein Trafoschutzschalter mit einem Nennwert von 14 bis 20 A. Der Anlaufstrom beträgt bei 50 Hz maximal 42,2 A und bei 60 Hz 31,1 A. Die Bemessungsströme liegen bei 15,8 A (50 Hz) und 16 A (60 Hz).

Kompatibilität und Zubehör
Das Gerät ist vernetzbar über das IoT Interface mittels Blue e IoT Adapter, der für Kühlgeräte ab 500 W Kühlleistung mit e-Comfortcontroller verfügbar ist. Passendes Zubehör umfasst Filtermatten, Metallfilter, SK Master/Slave-Kabel für das SK-Bus-System, Transportösen, Verschlussstopfen, Türpositionsschalter, Kondensatschläuche, Schnellwechselrahmen sowie Luftkanalsysteme für Dachaufbau-Kühlgeräte. Diese Komponenten ermöglichen eine individuelle Anpassung und Erweiterung der Funktionalität.

Montage und Installation
Die Montage erfolgt auf dem Schaltschrankdach. Die Bohrschablone und das Befestigungsmaterial im Lieferumfang erleichtern die Installation. Die elektrische Anschlussklemmleiste ist steckbar, sodass die Verkabelung schnell und sicher erfolgen kann. Die Luftzufuhr und -abfuhr erfolgt über den Außen- und Innenkreislauf, wobei die Luftleistung die Effizienz der Kühlung beeinflusst.

Vorteile im Betrieb
Das Kühlgerät bietet eine hohe Energieeffizienz, insbesondere bei 50 Hz Betrieb mit einem EER von 1,96. Die integrierte Kondensatverdunstung reduziert die Wartungsaufwand, da kein Kondensat abgeleitet werden muss. Die geringe Geräuschemission macht es auch für Büroanwendungen geeignet. Die integrierte Temperaturregelung über den e-Comfortcontroller ermöglicht eine präzise Temperatursteuerung. Die hohe Einschaltdauer von 100 % gewährleistet eine kontinuierliche Kühlleistung, auch bei hohen Lasten.

Schutzart und Betriebsumgebung
Die Schutzart IP 34 für den Außenkreislauf schützt vor festen Fremdkörpern und Spritzwasser, was für den Einsatz im Freien oder in feuchten Umgebungen geeignet ist. Der Innenkreislauf mit IP 34 bietet Schutz vor Staub und Spritzwasser, was die Zuverlässigkeit im Schaltschrank erhöht. Die Betriebstemperaturbereiche von 10 °C bis 55 °C (bei 50 Hz) und 10 °C bis 53 °C (bei 60 Hz) ermöglichen den Einsatz in einer Vielzahl von Umgebungen. Die Lagertemperaturbereich von -40 °C bis 70 °C erlaubt eine flexible Lagerung unter verschiedenen Bedingungen.

Zubehör und Erweiterungen
Zusätzliches Zubehör wie Filtermatten, Luftkanalsysteme und Schnellwechselrahmen erweitern die Funktionalität des Geräts. Die Vernetzungsmöglichkeit über das IoT Interface ermöglicht eine Fernüberwachung und Steuerung, insbesondere in vernetzten Industrieumgebungen. Die Verwendung von Metallfiltern und Kondensatschläuchen kann die Lebensdauer und Effizienz des Geräts erhöhen.

Allgemein
Ausführung	Dachaufbau
Material	Stahlblech
Farbe	RAL 7035
Lieferumfang	Verflüssiger mit hydrophober RiNano-Beschichtung, Integrierte elektrische Kondensatverdunstung, Anschlussfertig verdrahtet (steckbare Anschlussklemmleiste), Bohrschablone, Befestigungsmaterial
Gesamtkühlleistung nach DIN EN 14511	Kühlleistung L35 L35/50 Hz: 2 kW, Kühlleistung L35 L35/60 Hz: 2,14 kW, Kühlleistung L35 L50/50 Hz: 1,58 kW, Kühlleistung L35 L50/60 Hz: 1,51 kW
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Hinweis	Das Dachaufbau-Kühlgerät 3273.500 kann aufgrund des geringen Geräuschpegels auch für Office-Anwendungen eingesetzt werden.
Bemessungsstrom max.	Bei 50 Hz: 15,8 A, Bei 60 Hz: 16 A
Anlaufstrom (max.)	Bei 50 Hz: 42,2 A, Bei 60 Hz: 31,1 A
Luftleistung (freiblasend)	Außenkreislauf: 1.760 m³/h, Innenkreislauf: 470 m³/h
Energy efficiency ratio (EER) 50/60 Hz L35 L35	Kälteleistungszahl L35 L35 (EER) 50 Hz: 1,96, Kälteleistungszahl L35 L35 (EER) 60 Hz: 1,69
Breite	597 mm
Höhe	417 mm
Tiefe	475 mm
Schutzart IP nach EN 60 529	Außenkreislauf IP 34, Innenkreislauf IP 54
Kältemittel/Kühlmedium	Kältemittel: R-513A, Menge: 0,9 kg, Global Warming Potential (GWP): 631, CO₂ Äquivalent (CO₂e): 0,57 t
Anschlussart (elektrisch)	Steckbare Anschlussklemmleiste
Einschaltdauer	100 %
Temperaturregelung	e-Comfortcontroller (werkseitige Einstellung +35 °C)
Betriebstemperaturbereich	10 °C...55 °C
Betriebstemperatur max bei 60 Hz	53 °C
Lagertemperaturbereich	-40 °C...70 °C
Einstellbereich	20 °C...53 °C
Nennleistung Pel	Nennleistung L35 L35/50 Hz: 1,02 kW, Nennleistung L35 L35/60 Hz: 1,27 kW, Nennleistung L35 L50/50 Hz: 1,15 kW, Nennleistung L35 L50/60 Hz: 1,29 kW
Zulässiger Betriebsdruck (p max.)	28 bar
Vorsicherung	Trafoschutzschalter: 14...20 A

---
