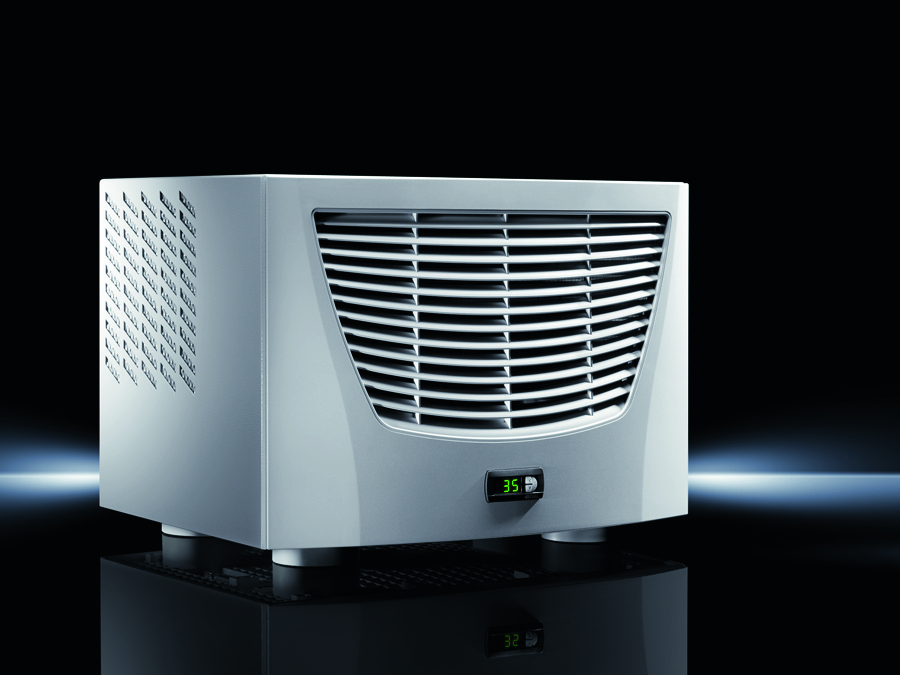

Rittal 3385540 Dachaufbau-Kühlgerät TopTherm Blue e 0,50-4,00 kW (Speditionsversand) content_copy

Das Rittal Dachaufbau-Kühlgerät SK 3385540 ist ein industriell einsetzbares Klimatisierungssystem für Schaltschränke, das als Dachaufbau-Gerät konzipiert ist. Es wird aus Stahlblech gefertigt und in der Farbe RAL 7035 geliefert, was eine robuste und gleichzeitig optisch einheitliche Integration in industrielle Umgebungen ermöglicht. Das Gerät ist für die Kühlung von Schaltschränken in Betriebsumgebungen mit Umgebungstemperaturen von +10 °C bis +55 °C ausgelegt und bietet eine Gesamtkühlleistung von bis zu 2,14 kW bei 60 Hz, gemessen nach DIN EN 14511. Die Kühlleistung variiert je nach Betriebsfrequenz und Umgebungstemperatur, wobei bei 50 Hz und L35 L35-Betrieb 2 kW erreicht werden. Die Nennleistung beträgt 1,02 kW bei 50 Hz und 1,27 kW bei 60 Hz, was die elektrische Belastung des Netzes definiert. Die Energieeffizienz wird durch den Energy Efficiency Ratio (EER) von 1,96 (50 Hz) und 1,69 (60 Hz) bei L35 L35-Betrieb beschrieben, was die Verhältniszahl aus Kühlleistung zu elektrischer Energieaufnahme darstellt.

Einsatzbereiche
Das Kühlgerät ist primär für den Einsatz in industriellen Anlagen vorgesehen, wo Schaltschränke vor Überhitzung geschützt werden müssen. Aufgrund des geringen Geräuschpegels ist es auch für Office-Anwendungen geeignet, insbesondere wenn die Geräuschemissionen im Arbeitsumfeld minimiert werden sollen. Die Betriebstemperaturbereiche von +10 °C bis +55 °C (bei 50 Hz) bzw. bis +53 °C (bei 60 Hz) ermöglichen den Einsatz in einer Vielzahl von Umgebungen, von klimatisierten Hallen bis hin zu Außenbereichen mit moderaten Temperaturen. Die Lagertemperaturbereich von -40 °C bis +70 °C zeigt die Robustheit des Geräts gegenüber extremen Lagerbedingungen.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen integrierten e-Comfortcontroller, der die Temperaturregelung übernimmt. Werkseitig ist die Temperatur auf +35 °C eingestellt, wobei der Einstellbereich zwischen +20 °C und +53 °C liegt. Die Temperaturregelung erfolgt über den Controller, der auch die Überwachung des Betriebszustands ermöglicht. Ein integriertes elektrisches Kondensatverdunstungssystem sorgt dafür, dass Kondensat im Inneren des Schaltschranks nicht ansammelt, sondern verdunstet wird. Der Verflüssiger ist mit einer hydrophoben RiNano-Beschichtung versehen, was die Ableitung von Kondensat verbessert und die Wartung reduziert. Das Gerät ist anschlussfertig verdrahtet und verfügt über eine steckbare Anschlussklemmleiste, was die Installation vereinfacht. Im Lieferumfang sind zudem eine Bohrschablone und Befestigungsmaterial enthalten, um die Montage am Schaltschrank zu erleichtern.

Technik verständlich erklärt
Die Kühltechnik basiert auf einem Kältekreislauf mit dem Kältemittel R-513A, das eine Menge von 0,9 kg enthält. Das Kältemittel hat ein Global Warming Potential (GWP) von 631 und entspricht einem CO₂-Äquivalent von 0,57 t. Die Bemessungsbetriebsspannung beträgt 400 V, 2~, 50/60 Hz, was die Verwendung in standardisierten industriellen Netzen ermöglicht. Der Bemessungsstrom liegt bei maximal 4,2 A (50 Hz) bzw. 4,4 A (60 Hz), während der Anlaufstrom maximal 11,7 A beträgt. Die Einschaltdauer ist auf 100 % ausgelegt, was bedeutet, dass das Gerät kontinuierlich betrieben werden kann. Die Luftleistung beträgt im Außenkreislauf 1.760 m³/h und im Innenkreislauf 470 m³/h, was eine effiziente Luftzirkulation im Schaltschrank gewährleistet. Die Schutzart IP ist mit IP 34 für den Außenkreislauf und IP 34 für den Innenkreislauf spezifiziert, was staub- und spritzwasserdicht ist und somit für den Einsatz im Außenbereich geeignet ist.

Kompatibilität und Zubehör
Das Gerät ist mit einem IoT Interface kompatibel, wobei die Vernetzung über einen Blue e IoT Adapter erfolgt, der speziell für Kühlgeräte ab 500 W Kühlleistung mit e-Comfortcontroller entwickelt wurde. Passendes Zubehör umfasst Metallfilter für die SK-Serie, Luftkanalsysteme für Dachaufbau-Kühlgeräte, Schnellwechselrahmen für TopTherm-Serien, Verschlussstopfen, Kondensatschläuche (12 x 2 mm, 10 m Länge), Filtermatten, Türpositionsschalter und SK Master/Slave-Kabel für das SK-Bus-System. Diese Komponenten ermöglichen eine anpassbare und erweiterbare Installation, insbesondere bei größeren Anlagen oder bei der Integration in vernetzte Steuerungssysteme.

Montage und Installation
Die Montage erfolgt auf dem Dach des Schaltschranks. Die Bohrschablone und das Befestigungsmaterial im Lieferumfang erleichtern die Installation. Die elektrische Verbindung erfolgt über die steckbare Anschlussklemmleiste, die bereits im Gerät integriert ist. Die Vorsicherung ist als Trafoschutzschalter mit einem Nennwert von 6,3 bis 10 A ausgeführt. Die Abmessungen betragen 597 mm (Breite) × 417 mm (Höhe) × 475 mm (Tiefe), was die Platzierung auf Standard-Schaltschränken ermöglicht. Die zulässige Betriebsdruck beträgt 28 bar, was die Sicherheit des Systems unter Betriebsbedingungen gewährleistet.

Vorteile im Betrieb
Das Gerät zeichnet sich durch eine hohe Betriebssicherheit, eine kontinuierliche Kühlleistung und eine geringe Wartungsfrequenz aus. Die integrierte elektrische Kondensatverdunstung reduziert die Notwendigkeit manueller Entwässerung. Die hydrophobe RiNano-Beschichtung am Verflüssiger verhindert Ablagerungen und verbessert die Wärmeübertragung. Die Energieeffizienz ist im Vergleich zu älteren Modellen verbessert, was zu geringeren Betriebskosten führt. Die Vernetzungsfähigkeit über das IoT Interface ermöglicht eine Fernüberwachung und -steuerung, was insbesondere in großen Anlagen von Vorteil ist. Die geringe Geräuschemission macht das Gerät auch für Büroumgebungen geeignet, wo eine störungsfreie Arbeitsatmosphäre gewünscht ist.

Hinweis: Lieferumfang
Zum Lieferumfang gehören: Verflüssiger mit hydrophober RiNano-Beschichtung, integrierte elektrische Kondensatverdunstung, anchlussfertig verdrahtet (steckbare Anschlussklemmleiste), Bohrschablone, Befestigungsmaterial. Batterien, zusätzliche Filter oder externe Steuergeräte sind nicht enthalten.

Allgemein
Ausführung	Dachaufbau
Material	Stahlblech
Farbe	RAL 7035
Lieferumfang	Verflüssiger mit hydrophober RiNano-Beschichtung, Integrierte elektrische Kondensatverdunstung, Anschlussfertig verdrahtet (steckbare Anschlussklemmleiste), Bohrschablone, Befestigungsmaterial
Gesamtkühlleistung nach DIN EN 14511	Kühlleistung L35 L35/50 Hz: 2 kW, Kühlleistung L35 L35/60 Hz: 2,14 kW, Kühlleistung L35 L50/50 Hz: 1,58 kW, Kühlleistung L35 L50/60 Hz: 1,51 kW
Bemessungsbetriebsspannung	400 V, 2~, 50 Hz/60 Hz
Hinweis	Das Dachaufbau-Kühlgerät 3273.500 kann aufgrund des geringen Geräuschpegels auch für Office-Anwendungen eingesetzt werden.
Bemessungsstrom max.	Bei 50 Hz: 4,2 A, Bei 60 Hz: 4,4 A
Anlaufstrom (max.)	Bei 50 Hz: 11,7 A, Bei 60 Hz: 11,7 A
Luftleistung (freiblasend)	Außenkreislauf: 1.760 m³/h, Innenkreislauf: 470 m³/h
Energy efficiency ratio (EER) 50/60 Hz L35 L35	Kälteleistungszahl L35 L35 (EER) 50 Hz: 1,96, Kälteleistungszahl L35 L35 (EER) 60 Hz: 1,69
Breite	597 mm
Höhe	417 mm
Tiefe	475 mm
Schutzart IP nach EN 60 529	Außenkreislauf IP 34, Innenkreislauf IP 54
Kältemittel/Kühlmedium	Kältemittel: R-513A, Menge: 0,9 kg, Global Warming Potential (GWP): 631, CO₂ Äquivalent (CO₂e): 0,57 t
Anschlussart (elektrisch)	Steckbare Anschlussklemmleiste
Einschaltdauer	100 %
Temperaturregelung	e-Comfortcontroller (werkseitige Einstellung +35 °C)
Betriebstemperaturbereich	10 °C...55 °C
Betriebstemperatur max bei 60 Hz	53 °C
Lagertemperaturbereich	-40 °C...70 °C
Einstellbereich	20 °C...53 °C
Nennleistung Pel	Nennleistung L35 L35/50 Hz: 1,02 kW, Nennleistung L35 L35/60 Hz: 1,27 kW, Nennleistung L35 L50/50 Hz: 1,15 kW, Nennleistung L35 L50/60 Hz: 1,29 kW
Zulässiger Betriebsdruck (p max.)	28 bar
Vorsicherung	Trafoschutzschalter: 6,3...10 A

---
