Rittal 3387540 RTT Blue e Kühlgerät Dachaufbau, 4000 W, Comfortregelung content_copy

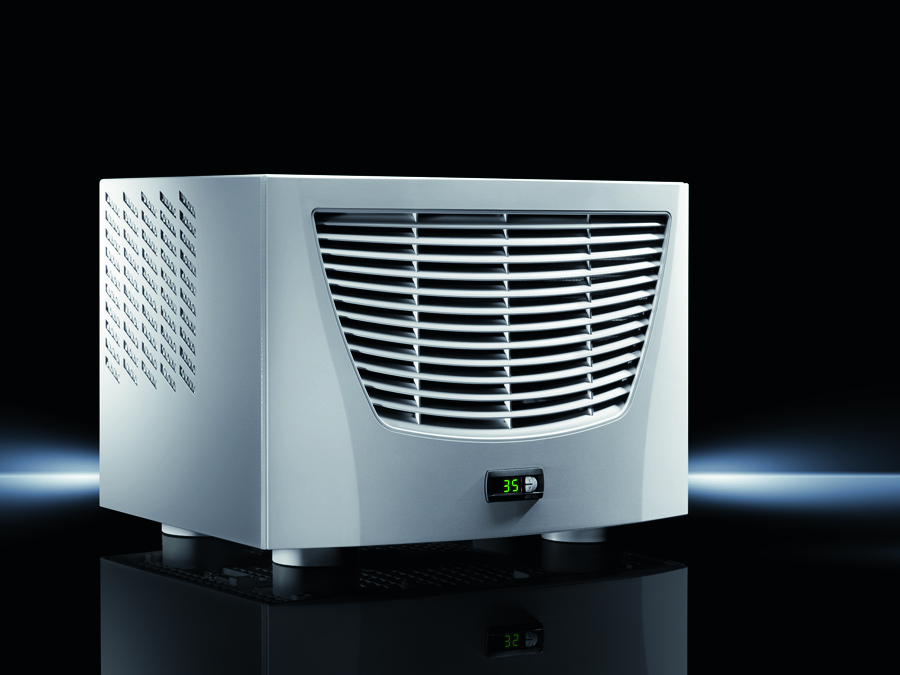

Das Rittal Dachaufbau-Kühlgerät SK 3387540 ist ein industriell einsetzbares Klimagerät für die Montage auf Schaltschränken oder ähnlichen Gehäusen. Es dient der Kühlung von elektronischen und elektrischen Komponenten in geschlossenen Schaltanlagen, um eine konstante Betriebstemperatur zu gewährleisten und die Lebensdauer der Geräte zu verlängern. Das Gerät ist in Stahlblech gefertigt und in der Farbe RAL 7035 gehalten, was eine robuste und gleichzeitig optisch einheitliche Integration in industrielle Umgebungen ermöglicht. Die Ausführung als Dachaufbau ermöglicht eine einfache Montage auf dem Schaltschrankdach, wobei die Luftzufuhr und -abfuhr über den oberen Bereich erfolgt.

Einsatzbereiche
Das Kühlgerät ist für den Einsatz in industriellen Umgebungen konzipiert, insbesondere in Schaltschränken, die in Produktionsanlagen, Automatisierungssystemen oder in der Energieversorgungstechnik eingesetzt werden. Aufgrund des geringen Geräuschpegels kann es auch in Büroanwendungen eingesetzt werden, wo eine ruhige Betriebsweise gefordert ist. Die Betriebstemperaturbereiche von +10 °C bis +55 °C sowie der Lagertemperaturbereich von -40 °C bis +70 °C machen das Gerät für eine Vielzahl von Umgebungen geeignet, einschließlich Außenbereiche mit wechselnden Wetterbedingungen.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen integrierten e-Comfortcontroller, der werkseitig auf +35 °C eingestellt ist und die Temperatur im Schaltschrank automatisch regelt. Der Einstellbereich liegt zwischen +20 °C und +55 °C, sodass die Kühlleistung an die jeweiligen Anforderungen angepasst werden kann. Die integrierte elektrische Kondensatverdunstung sorgt dafür, dass entstehendes Kondensat automatisch verdunstet wird, was die Wartung reduziert. Der Verflüssiger ist mit einer hydrophoben RiNano-Beschichtung versehen, die die Ablagerung von Feuchtigkeit und Schmutz reduziert und die Wärmeübertragung verbessert. Das Gerät ist anschlussfertig verdrahtet mit einer steckbaren Anschlussklemmleiste, was die Installation vereinfacht. Im Lieferumfang sind zudem eine Bohrschablone und Befestigungsmaterial enthalten, um die Montage zu erleichtern.

Technik verständlich erklärt
Die Kühlleistung beträgt bei 50 Hz und L35 L35-Betrieb 3,8 kW, bei 60 Hz 4,0 kW. Die Nennleistung (Pel) liegt bei 1,7 kW (50 Hz) bzw. 2,03 kW (60 Hz). Die Energieeffizienz wird durch den Energy Efficiency Ratio (EER) beschrieben, der bei 50 Hz 2,24 und bei 60 Hz 1,97 beträgt. Dies bedeutet, dass das Gerät pro verbrauchter Kilowattstunde elektrischer Energie 2,24 bzw. 1,97 Kilowattstunden Kühlleistung erzeugt. Die Luftleistung beträgt im Außenkreislauf 3.870 m³/h und im Innenkreislauf 1.420 m³/h, was eine effiziente Luftzirkulation im Schaltschrank gewährleistet. Das Gerät arbeitet mit dem Kältemittel R-513A, das eine Menge von 1,8 kg hat und ein Global Warming Potential (GWP) von 631 aufweist. Die maximale Betriebsdruckbelastung beträgt 28 bar, was die Sicherheit unter hohen Druckbelastungen gewährleistet. Die Einschaltdauer beträgt 100 %, was bedeutet, dass das Gerät kontinuierlich betrieben werden kann.

Kompatibilität und Zubehör
Das Kühlgerät ist mit dem SK-Bus-System kompatibel, wodurch es mit anderen Geräten in einem Netzwerk verbunden werden kann. Für die Vernetzung mit einem IoT-Interface ist der Blue e IoT Adapter verfügbar, der eine Fernüberwachung und -steuerung ermöglicht. Passendes Zubehör umfasst unter anderem den SK Controller (Controller-Board für SK3387540), einen Kondensatschlauch (12 x 2 mm, 10 m), einen Schnellwechselrahmen für Rittal TopTherm Dachgeräte, einen Türpositionsschalter, Abdeckkappen für den Innenluftaustritt, ein Luftkanalsystem, Metall- und Filtermatten sowie Transportösen für den Speditionsversand.

Montage und Installation
Die Montage erfolgt auf dem Dach des Schaltschranks. Die Bohrschablone und das Befestigungsmaterial im Lieferumfang erleichtern die Installation. Die elektrische Anschlussart erfolgt über eine steckbare Anschlussklemmleiste, die eine sichere und schnelle Verbindung ermöglicht. Die Bemessungsbetriebsspannung beträgt 400 V, 3~, 50 Hz oder 460 V, 3~, 60 Hz. Der maximale Bemessungsstrom beträgt 4,1 A (50 Hz) bzw. 4,5 A (60 Hz), der Anlaufstrom max. 17 A (50 Hz) bzw. 19 A (60 Hz). Eine Vorsicherung in Form eines Motorschutzschalters mit 6,3 bis 10 A ist vorgesehen.

Vorteile im Betrieb
Das Gerät bietet eine hohe Kühlleistung bei gleichzeitig guter Energieeffizienz. Die integrierte Kondensatverdunstung und die hydrophobe RiNano-Beschichtung reduzieren die Wartungsaufwand. Die werkseitige Einstellung des e-Comfortcontrollers auf +35 °C sorgt für eine zuverlässige Temperaturregelung. Die Kompatibilität mit dem SK-Bus-System und dem IoT-Interface ermöglicht eine intelligente Überwachung und Steuerung. Die robuste Konstruktion aus Stahlblech und die Schutzart IP 34 (Außenkreislauf) und IP 34 (Innenkreislauf) gewährleisten einen sicheren Betrieb in industriellen Umgebungen. Die Abmessungen betragen 796 mm (Breite) × 470 mm (Höhe) × 580 mm (Tiefe), was eine kompakte Montage ermöglicht.

Allgemein
Ausführung	Dachaufbau
Material	Stahlblech
Farbe	RAL 7035
Lieferumfang	Verflüssiger mit hydrophober RiNano-Beschichtung, Integrierte elektrische Kondensatverdunstung, Anschlussfertig verdrahtet (steckbare Anschlussklemmleiste), Bohrschablone, Befestigungsmaterial
Gesamtkühlleistung nach DIN EN 14511	Kühlleistung L35 L35/50 Hz: 3,8 kW, Kühlleistung L35 L35/60 Hz: 4 kW, Kühlleistung L35 L50/50 Hz: 3,05 kW, Kühlleistung L35 L50/60 Hz: 3,3 kW
Bemessungsbetriebsspannung	400 V, 3~, 50 Hz, 460 V, 3~, 60 Hz
Hinweis	Das Dachaufbau-Kühlgerät 3273.500 kann aufgrund des geringen Geräuschpegels auch für Office-Anwendungen eingesetzt werden.
Bemessungsstrom max.	Bei 50 Hz: 4,1 A, Bei 60 Hz: 4,5 A
Anlaufstrom (max.)	Bei 50 Hz: 17 A, Bei 60 Hz: 19 A
Luftleistung (freiblasend)	Außenkreislauf: 3.870 m³/h, Innenkreislauf: 1.420 m³/h
Energy efficiency ratio (EER) 50/60 Hz L35 L35	Kälteleistungszahl L35 L35 (EER) 50 Hz: 2,24, Kälteleistungszahl L35 L35 (EER) 60 Hz: 1,97
Breite	796 mm
Höhe	470 mm
Tiefe	580 mm
Schutzart IP nach EN 60 529	Außenkreislauf IP 34, Innenkreislauf IP 54
Kältemittel/Kühlmedium	Kältemittel: R-513A, Menge: 1,8 kg, Global Warming Potential (GWP): 631, CO₂ Äquivalent (CO₂e): 1,14 t
Anschlussart (elektrisch)	Steckbare Anschlussklemmleiste
Einschaltdauer	100 %
Temperaturregelung	e-Comfortcontroller (werkseitige Einstellung +35 °C)
Betriebstemperaturbereich	10 °C...55 °C
Lagertemperaturbereich	-40 °C...70 °C
Einstellbereich	20 °C...55 °C
Nennleistung Pel	Nennleistung L35 L35/50 Hz: 1,7 kW, Nennleistung L35 L35/60 Hz: 2,03 kW, Nennleistung L35 L50/50 Hz: 1,84 kW, Nennleistung L35 L50/60 Hz: 2,31 kW
Zulässiger Betriebsdruck (p max.)	28 bar
Vorsicherung	Motorschutzschalter: 6,3...10 A

---
