Rittal 3561000 Plattenklemmen für 60 mm Schienenbreite, Klemmraum content_copy

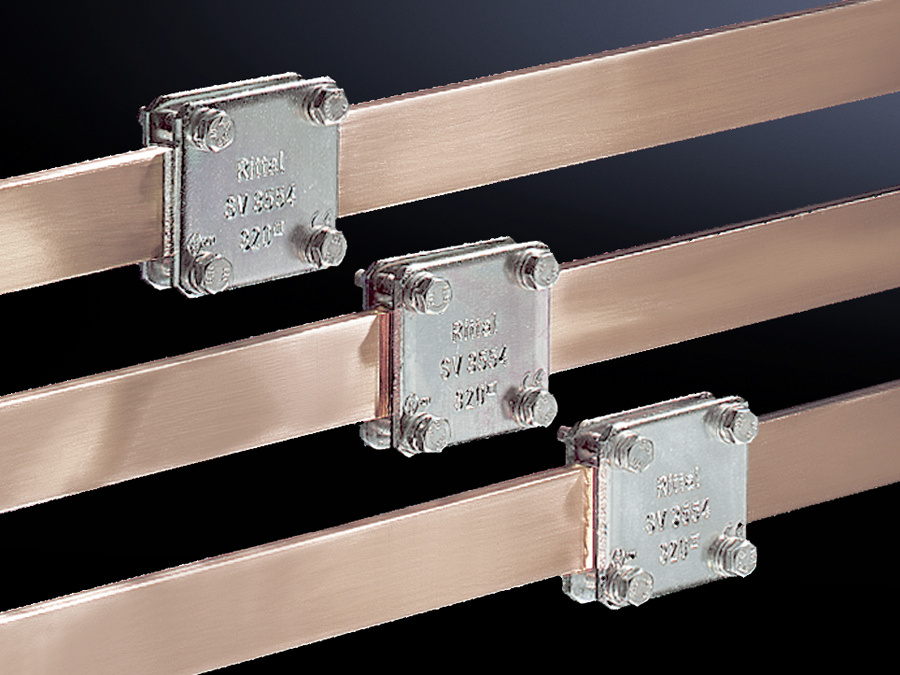

Die Rittal SV 3561000 ist eine Plattenklemme für den Einsatz in Stromverteileranlagen und dient dem bohrungslosen Anschluss von lamellierten Kupferschienen. Sie ist speziell für die Verbindung mit Sammelschienen mit einer Breite von 60 mm und einer Höhe von 10 mm konzipiert. Die Klemme ermöglicht eine sichere und mechanisch stabile Verbindung, ohne dass Bohrungen in die Schienen vorgenommen werden müssen, was die Montage beschleunigt und die Integrität der Schienen erhält.

Einsatzbereiche
Die Plattenklemme wird in industriellen Elektroanlagen eingesetzt, wo eine zuverlässige Stromverteilung über lamellierte Kupferschienen erforderlich ist. Sie ist geeignet für Anwendungen in Schaltschränken, Verteilerkästen und anderen elektrischen Verteilungssystemen, in denen eine stabile und dauerhafte Verbindung zwischen Schienen und Anschlusskomponenten notwendig ist. Die Klemme ist für Sammelschienen aus E-Cu (Elektrolytkupfer) ausgelegt, was eine hohe elektrische Leitfähigkeit und mechanische Festigkeit gewährleistet.

Funktionen und Ausstattung im Detail
Die Klemme verfügt über einen Klemmraum von 34 x 10 mm, der exakt auf die Abmessungen lamellierter Kupferschienen abgestimmt ist. Dies gewährleistet einen sicheren Sitz und eine optimale Kontaktfläche. Die Oberfläche ist verzinkt und passiviert, was eine hohe Korrosionsbeständigkeit bietet und die Lebensdauer der Klemme in feuchten oder aggressiven Umgebungen verlängert. Das Material besteht aus Stahlblech, das für die erforderliche mechanische Festigkeit sorgt.

Technik verständlich erklärt
Die bohrungslose Montage erfolgt durch das Einpressen der Klemme in die Schiene, wodurch eine feste Verbindung entsteht, ohne dass die Schiene beschädigt wird. Die Klemme wird mit einem Anzugsdrehmoment von 6 bis 8 Nm angezogen, um eine sichere und dauerhafte Verbindung zu gewährleisten. Die Passform für Schienen mit einer Breite bis zu 60 mm und einer Stärke von 3 bis 10 mm ermöglicht eine flexible Anwendung in verschiedenen Systemen.

Kompatibilität und Zubehör
Die Klemme ist speziell für Sammelschienen mit den Abmessungen 60 x 10 mm ausgelegt. Sie ist für lamellierte Kupferschienen konzipiert, die in industriellen Stromverteilungssystemen üblich sind. Die Verwendung mit anderen Schienenabmessungen ist nicht vorgesehen. Die Klemme wird in einer Verpackungseinheit von 3 Stück geliefert, was für kleinere Montageaufgaben ausreichend ist.

Montage und Installation
Die Montage erfolgt ohne Bohrung in die Schiene. Die Klemme wird in die Schiene eingesetzt und mit einem geeigneten Werkzeug mit dem vorgeschriebenen Anzugsdrehmoment von 6 bis 8 Nm angezogen. Dies gewährleistet eine sichere und dauerhafte Verbindung. Die Klemme ist für den Einsatz in Schaltschränken und Verteileranlagen vorgesehen, wo eine stabile elektrische Verbindung erforderlich ist.

Vorteile im Betrieb
Die bohrungslose Montage schützt die Integrität der Schienen und reduziert die Montagezeit. Die verzinkte und passivierte Oberfläche sorgt für eine hohe Korrosionsbeständigkeit, was die Lebensdauer der Klemme in industriellen Umgebungen verlängert. Die mechanische Stabilität und die sichere elektrische Verbindung sorgen für eine zuverlässige Stromverteilung in der Anlage. Die Klemme ist für den Einsatz in Systemen mit E-Cu-Sammelschienen ausgelegt, was eine hohe Leitfähigkeit und Zuverlässigkeit gewährleistet.

Allgemein
Material	Stahlblech
Oberfläche	Verzinkt, passiviert
Klemmraum für lamellierte Kupferschienen (B x H)	34 x 10 mm
Passend für Sammelschienen	60 x 10 mm
PCF/VE (Cradle-to-Gate)	4,5 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
