Rittal 3591060 Setzmuttern M12 content_copy

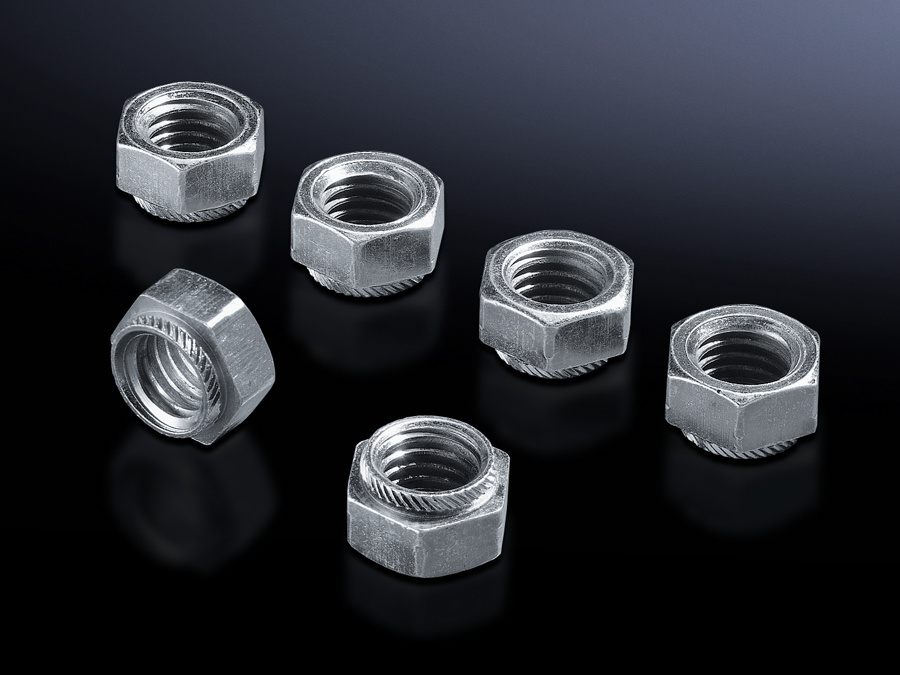

Die SV Setzmutter M12, Herstellernummer 3591060, von Rittal ist ein Systemzubehör für die Montage in Schaltschränken und industriellen Elektroanlagen. Sie dient als selbsthaltende Mutter mit Rändelkranz, die in Bohrungen von Sammelschienen aus E-Cu (Elektro-Kupfer) eingesetzt wird. Die Mutter ermöglicht eine sichere und dauerhafte Befestigung von Schrauben oder Kabelbinder-Systemen, wobei die Bohrung einen Durchmesser von 14,5 mm aufweist. Die Konstruktion mit Rändelkranz sorgt für einen sicheren Halt in der Schiene, ohne dass zusätzliche Halteelemente erforderlich sind.

Einsatzbereiche
Die Setzmutter ist speziell für den Einsatz in industriellen Schaltschränken und Verteilerschränken konzipiert, wo eine stabile und zuverlässige Befestigung von Bauteilen an Sammelschienen erforderlich ist. Sie wird häufig in der Elektroinstallation, bei der Montage von Sicherungen, Leistungsschaltern, Kabelbinder-Systemen oder anderen Komponenten eingesetzt, die an einer Sammelschiene befestigt werden. Die Verwendung in Schaltanlagen mit E-Cu-Sammelschienen ist standardmäßig vorgesehen, wobei die Mutter die mechanische Stabilität gewährleistet.

Funktionen und Ausstattung im Detail
Die SV Setzmutter M12 ist eine selbsthaltende Mutter, die nach dem Einsetzen in die Bohrung der Sammelschiene durch den Rändelkranz festgehalten wird. Der Rändelkranz sorgt dafür, dass die Mutter nicht aus der Bohrung rutscht, auch bei Vibrationen oder mechanischer Belastung. Die Bohrung mit einem Durchmesser von 14,5 mm ist exakt auf die Standardbohrungen in E-Cu-Sammelschienen abgestimmt, was eine präzise Passung und sichere Montage gewährleistet. Die Mutter ist für Schrauben mit einem Gewinde von M12 ausgelegt, was eine Standardgröße in der industriellen Elektroinstallation darstellt.

Technik verständlich erklärt
Die selbsthaltende Funktion der Mutter beruht auf dem Rändelkranz, der sich in die Wände der Bohrung einlegt und so einen mechanischen Halt erzeugt. Dies verhindert ein Verschieben oder Lösen der Mutter während des Betriebs. Die Bohrung von 14,5 mm ist für die Verwendung in Standard-Sammelschienen ausgelegt, die in der Regel in Schaltschränken für die Stromverteilung eingesetzt werden. Die Mutter wird einfach in die Bohrung eingeführt und sitzt dann fest, ohne dass zusätzliche Halte- oder Verschraubungselemente benötigt werden.

Kompatibilität und Zubehör
Die Setzmutter ist speziell für Sammelschienen aus E-Cu konzipiert und passt in Bohrungen mit einem Durchmesser von 14,5 mm. Sie ist kompatibel mit den Rittal-Sammelschienenmodellen SV3591040 und SV3591050, wie in der Produktbeschreibung angegeben. Die Mutter wird in einer Verpackungseinheit von 30 Stück geliefert, was für die Montage in größeren Schaltschränken oder bei Serienmontagen geeignet ist.

Montage und Installation
Die Montage erfolgt durch einfaches Einführen der Setzmutter in die vorgebohrte Öffnung der Sammelschiene. Die Bohrung muss einen Durchmesser von 14,5 mm aufweisen, um eine sichere Passung zu gewährleisten. Nach dem Einsetzen bleibt die Mutter durch den Rändelkranz in Position. Die Schraube mit M12-Gewinde wird anschließend in die Mutter eingeschraubt, wodurch die Befestigung des Bauteils erfolgt. Es sind keine zusätzlichen Werkzeuge oder Halteelemente erforderlich, da die Mutter selbstständig hält.

Vorteile im Betrieb
Die SV Setzmutter M12 bietet eine zuverlässige und dauerhafte Befestigung in Sammelschienen, ohne dass zusätzliche Halteelemente oder Verschraubungen benötigt werden. Die selbsthaltende Konstruktion reduziert die Montagezeit und minimiert das Risiko von Lockerungen durch Vibrationen. Die Passung von 14,5 mm sorgt für eine präzise und sichere Montage, die den Anforderungen in industriellen Elektroanlagen entspricht. Die Verpackungseinheit von 30 Stück ermöglicht eine effiziente Handhabung bei größeren Montageprojekten.

Allgemein
Ø Lochung	14,5 mm

---
