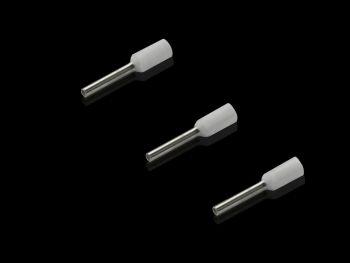

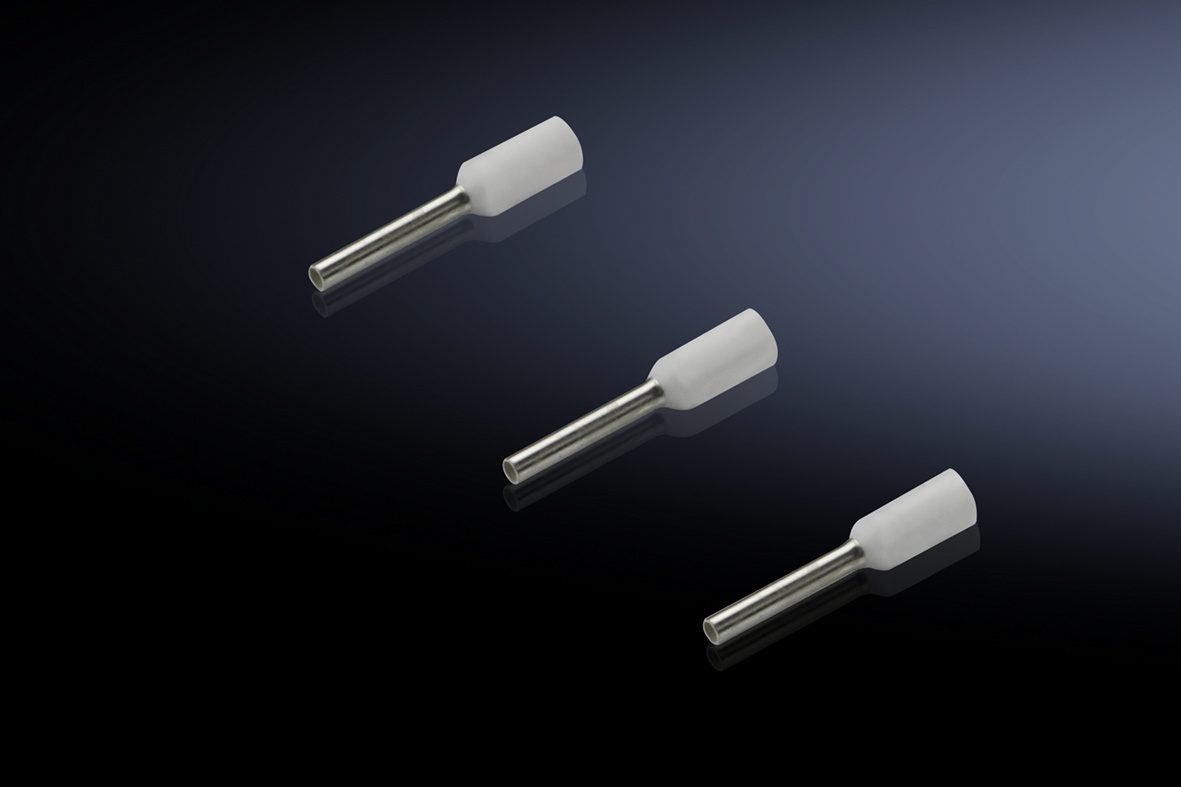

Rittal 4050730 Aderendhülsen nach DIN Farbcode content_copy

Die Aderendhülse AS 4050730 von Rittal ist ein Bauteil für die Drahtkonfektionierung, speziell ausgelegt für Leiterquerschnitte von 0,5 mm². Sie dient der sicheren und dauerhaften Verbindung von Kabeln mit Klemmen oder anderen Anschlusspunkten in elektrischen Installationen. Die Hülse ist lose geliefert und verfügt über einen Kunststoffkragen, der eine saubere und ordnungsgemäße Verarbeitung ermöglicht. Die Farbe weiß entspricht dem DIN Farbcode, was eine einheitliche Kennzeichnung in elektrischen Anlagen gewährleistet.

Aderendhülsen sind Standardkomponenten in der Elektroinstallation, um die mechanische Festigkeit und elektrische Leitfähigkeit von Kabeln zu verbessern. Die AS 4050730 ist für den Einsatz in Anlagen konzipiert, in denen eine stabile Verbindung erforderlich ist, beispielsweise in Schaltschränken, Steuerungen oder industriellen Anlagen. Die Verwendung von Aderendhülsen verhindert das Ausfransen der Kabelader und sorgt für einen sicheren Kontakt in der Klemme.

Funktionen und Ausstattung im Detail
Die Hülse besteht aus E-Cu, das galvanisch verzinnt ist, was eine hohe Korrosionsbeständigkeit und gute elektrische Leitfähigkeit gewährleistet. Der Kunststoffkragen aus Polypropylen schützt die Isolierung des Kabels und sorgt für eine saubere Abdeckung des Kabelendes. Die Länge beträgt 8 mm, wobei der Innendurchmesser 2,6 mm beträgt, was exakt auf den Querschnitt von 0,5 mm² abgestimmt ist. Die Hülse ist wärmebeständig bis 105 °C, was sie für Anwendungen in Umgebungen mit erhöhter Temperatur geeignet macht.

Technik verständlich erklärt
Die galvanische Verzinnung des Kupfermaterials sorgt für eine gleichmäßige Oberflächenbeschichtung, die Oxidation verhindert und die Kontaktqualität erhöht. Der Kunststoffkragen aus Polypropylen ist formstabil und widerstandsfähig gegen mechanische Belastungen. Die Wärmebeständigkeit bis 105 °C ermöglicht den Einsatz in Umgebungen, in denen die Temperatur kurzzeitig oder dauerhaft diese Grenze erreicht. Die Einhaltung des DIN Farbcodes gewährleistet eine einheitliche Farbzuordnung, die in der Elektroinstallation zur Identifizierung von Leitungen dient.

Kompatibilität und Zubehör
Die Aderendhülse ist kompatibel mit den Werkzeugen, die für die Crimpverbindung vorgesehen sind, insbesondere mit Crimpautomaten. Die UL-Zertifizierung gilt in Verbindung mit diesen Werkzeugen. Die Hülse ist für die Verwendung mit den Artikelnummern 4051.205, 4051.210 und 4050.452 ausgelegt, was auf eine Verwendung in einem System von Rittal-Komponenten hindeutet. Die Verarbeitung erfolgt durch Crimpen, wobei die genaue Werkzeugauswahl dem jeweiligen Herstellerempfehlung folgen sollte.

Montage und Installation
Die Montage erfolgt durch Crimpen mit einem geeigneten Werkzeug, wobei die Hülse auf das Kabelende aufgesetzt und anschließend vercrimpt wird. Die Verwendung eines Crimpautomaten oder eines manuellen Crimptools ist erforderlich, um eine feste und dauerhafte Verbindung zu gewährleisten. Die lose Lieferform ermöglicht eine flexible Nutzung, wobei die Verpackungseinheit 500 Stück umfasst.

Vorteile im Betrieb
Die Aderendhülse bietet eine zuverlässige elektrische Verbindung, die mechanisch stabil ist und die Lebensdauer der Installation verlängert. Die Verwendung des DIN Farbcodes erleichtert die Wartung und Fehlerdiagnose, da die Leitungen eindeutig identifizierbar sind. Die Wärmebeständigkeit bis 105 °C erweitert den Einsatzbereich in industriellen oder technischen Anlagen mit erhöhten thermischen Belastungen. Die galvanische Verzinnung sorgt für eine lange Lebensdauer und verhindert Korrosion an der Kontaktstelle.

Die Hülse ist nach AEH DIN 46228 normkonform, was die Einhaltung der geltenden Standards in der Elektroinstallation sichert. Die Zulassung nach UL (UL + C-UL listed) in Verbindung mit geeigneten Werkzeugen bestätigt die Sicherheit und Zuverlässigkeit des Produkts in Anwendungen, die diese Zertifizierung erfordern. Die Lieferform als lose Einzelteile ermöglicht eine flexible Nutzung in verschiedenen Projekten und Installationen.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	weiß
Länge	8 mm
AWG	20
Innendurchmesser	2,6 mm
Für Querschnitt	0,5 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Passend für Artikel-Nr.	4051.205, 4051.210, 4050.452
Lieferform	lose
DIN Farbcode

---
