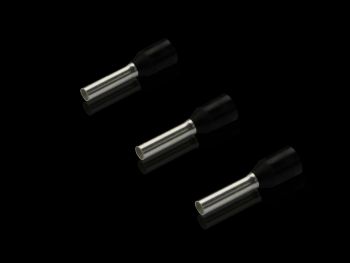

Rittal 4050733 Aderendhülsen nach DIN Farbcode content_copy

Die Aderendhülse AS 4050733 von Rittal ist ein Kabelschuh für die Drahtkonfektionierung, speziell ausgelegt für Leiterquerschnitte von 1,5 mm². Sie wird lose geliefert und dient der sicheren Verbindung von Kabeln mit Schraubklemmen oder anderen Anschlusspunkten in elektrischen Installationen. Die Hülse ist mit einem Kunststoffkragen aus Polypropylen versehen, der eine bessere Handhabung und eine saubere Verbindung ermöglicht. Die Farbe schwarz entspricht dem DIN Farbcode, der in der Elektroinstallation zur eindeutigen Kennzeichnung von Leitern verwendet wird.

Einsatzbereiche
Die Aderendhülse ist für den Einsatz in industriellen und gewerblichen Elektroinstallationen geeignet, insbesondere in Schaltschränken, Steuerungen und Verteilungen. Sie wird bei der Verarbeitung von Kabeln mit einem Querschnitt von 1,5 mm² eingesetzt, was typisch für Steuerleitungen, Signalleitungen und kleinere Versorgungsleitungen ist. Die Verwendung in Verbindung mit Crimpautomaten oder anderen geeigneten Werkzeugen gewährleistet eine zuverlässige und dauerhafte Verbindung.

Funktionen und Ausstattung im Detail
Die Hülse besteht aus E-Cu, einem Kupferwerkstoff mit hoher elektrischer Leitfähigkeit, und ist galvanisch verzinnt, um Korrosion zu vermeiden und eine gute Kontaktqualität zu gewährleisten. Der Kunststoffkragen aus Polypropylen sorgt für eine bessere Isolierung und verhindert das Abrutschen der Hülse beim Einsetzen in Klemmen. Die Länge beträgt 8 mm, der Innendurchmesser 3,5 mm, was für den vorgesehenen Querschnitt von 1,5 mm² optimiert ist. Die Hülse ist wärmebeständig bis 105 °C, was sie für Anwendungen in Umgebungen mit erhöhter Wärmebelastung geeignet macht.

Technik verständlich erklärt
Die Aderendhülse wird mittels Crimpen an das Kabelende angebracht. Dabei wird das Kabel in die Hülse eingelegt und mit einem Crimpwerkzeug verformt, sodass eine feste mechanische und elektrische Verbindung entsteht. Die galvanische Verzinnung des Kupfermaterials verbessert die Kontaktqualität und verhindert Oxidation. Der Kunststoffkragen dient als mechanischer Abschluss und erleichtert das Einsetzen in Schraubklemmen, wodurch eine sichere und saubere Verbindung gewährleistet wird.

Kompatibilität und Zubehör
Die Aderendhülse ist kompatibel mit den Werkzeugen der Rittal-Produktreihe, insbesondere mit den Crimpautomaten der Artikelnummern 4051.205, 4051.210 und 4050.452. Die Verwendung dieser Werkzeuge ist für die UL-Zertifizierung erforderlich, die die Sicherheit und Zuverlässigkeit der Verbindung bestätigt. Die Hülse entspricht der Norm AEH DIN 46228, die für Aderendhülsen in der Elektroinstallation gilt.

Montage und Installation
Die Montage erfolgt durch Crimpen des Kabels in die Hülse. Dazu wird das Kabelende abisoliert, in die Hülse eingelegt und mit einem geeigneten Crimpwerkzeug verformt. Die Hülse ist lose geliefert, wodurch sie flexibel in der Verarbeitung ist. Die Verpackungseinheit beträgt 500 Stück, was für größere Installationen oder Serienfertigungen geeignet ist.

Vorteile im Betrieb
Die Aderendhülse bietet eine zuverlässige elektrische Verbindung, die auch unter mechanischer Belastung stabil bleibt. Die wärmebeständige Ausführung bis 105 °C ermöglicht den Einsatz in Umgebungen mit erhöhter Temperatur. Die Verwendung des DIN Farbcode sorgt für eine eindeutige Kennzeichnung der Leiter, was die Wartung und Fehlerdiagnose erleichtert. Die galvanische Verzinnung schützt vor Korrosion und gewährleistet eine lange Lebensdauer der Verbindung.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	schwarz
Länge	8 mm
AWG	16
Innendurchmesser	3,5 mm
Für Querschnitt	1,5 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Passend für Artikel-Nr.	4051.205, 4051.210, 4050.452
Lieferform	lose
DIN Farbcode

---
