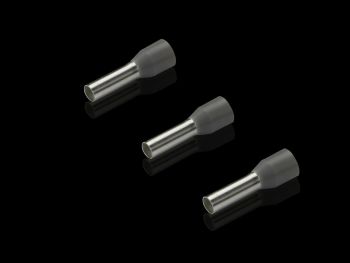

Rittal 4050735 Aderendhülsen nach DIN Farbcode content_copy

Die Aderendhülse AS 4050735 von Rittal ist ein Bauteil für die Drahtkonfektionierung, speziell ausgelegt für Kabel mit einem Querschnitt von 4 mm². Sie dient der sicheren und dauerhaften Verbindung von Leitern an Klemmen oder anderen Anschlusspunkten, wobei die metallische Endhülse den Draht mechanisch stabilisiert und eine zuverlässige elektrische Leitfähigkeit gewährleistet. Die Hülse ist lose geliefert und wird mit einem Crimpwerkzeug, beispielsweise einem Crimpautomaten, auf den Leiter aufgezogen. Die Verwendung erfolgt in der Elektroinstallation, im Maschinenbau und in der industriellen Automatisierungstechnik, wo eine stabile und korrosionsbeständige Verbindung erforderlich ist.

Aderendhülse mit Kunststoffkragen aus Polypropylen sorgt für eine sichere Isolierung des Leiters nach dem Crimpen. Der Kragen verhindert ein Berühren der freiliegenden Leiterenden und schützt vor Kurzschlüssen. Die Hülse ist hellgrau lackiert, was dem DIN Farbcode entspricht und somit eine einheitliche Kennzeichnung im elektrischen System ermöglicht. Die Farbe unterstützt die visuelle Unterscheidung von Leitern nach Norm, insbesondere in komplexen Anlagen mit mehreren Leitungsarten.

Technik verstaendlich erklaert: Die Aderendhülse besteht aus E-Cu, einem hochreinen Kupfer, das galvanisch verzinnt ist. Dieses Material gewährleistet eine hohe elektrische Leitfähigkeit und Widerstand gegen Oxidation. Die Zinnbeschichtung schützt die Oberfläche vor Korrosion und verbessert die Kontaktqualität. Die Hülse ist wärmebeständig bis 105 °C, was sie für Anwendungen in Umgebungen mit erhöhter Temperatur geeignet macht, wie sie in industriellen Steuerungen oder in der Nähe von Wärmequellen vorkommen. Der Innendurchmesser von 4,8 mm ist auf den Querschnitt von 4 mm² abgestimmt, um einen sicheren und dichten Sitz des Leiters zu gewährleisten. Die Länge beträgt 10 mm, was ausreicht, um den Leiter sicher zu fixieren und eine ausreichende Kontaktfläche zu bieten.

Kompatibilitaet und Zubehoer: Die Aderendhülse ist gemäß Norm AEH DIN 46228 hergestellt, die für die Verwendung in elektrischen Anlagen in Deutschland und Europa gilt. Sie ist UL-zertifiziert, wenn sie mit geeigneten Werkzeugen, wie Crimpautomaten, verarbeitet wird. Die Zertifizierung bezieht sich auf die Sicherheit und Zuverlässigkeit der Verbindung unter definierten Bedingungen. Die Hülse ist passend für Artikel-Nr. 4051.210, was auf eine Kompatibilität mit spezifischen Werkzeugen oder Systemen von Rittal hindeutet. Die Verwendung mit anderen Werkzeugen ist möglich, sofern die Crimpgeometrie und die Werkzeugkraft den Anforderungen entsprechen.

Montage und Installation: Die Montage erfolgt durch Crimpen mit einem geeigneten Werkzeug. Die Hülse wird über den abgeschnittenen und gestrahlten Leiter gesteckt und anschließend mit dem Werkzeug verformt, sodass der Leiter fest im Inneren der Hülse sitzt. Die Verwendung eines Crimpautomaten gewährleistet eine gleichmäßige und reproduzierbare Verbindung. Die lose Lieferform ermöglicht eine flexible Nutzung, da die Hülse einzeln entnommen und je nach Bedarf verwendet werden kann. Die Verpackungseinheit beträgt 500 Stück, was für größere Projekte oder Serienfertigungen geeignet ist.

Vorteile im Betrieb: Die Aderendhülse bietet eine mechanisch stabile und elektrisch zuverlässige Verbindung. Die galvanische Verzinnung verlängert die Lebensdauer der Verbindung und reduziert die Gefahr von Oxidation. Die Einhaltung des DIN Farbcodes erleichtert die Wartung und Fehlerdiagnose, da die Leiterfarben standardisiert sind. Die Wärmebeständigkeit bis 105 °C erweitert den Einsatzbereich in industriellen Umgebungen. Die Verwendung von Polypropylen für den Kunststoffkragen sorgt für eine hohe Isolationsleistung und chemische beständigkeit gegen viele Industriechemikalien.

Die Aderendhülse AS 4050735 ist somit ein standardisiertes Bauteil für die professionelle Elektroinstallation, das auf Zuverlässigkeit, Sicherheit und Normkonformität ausgelegt ist.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	grau
Länge	10 mm
AWG	12
Innendurchmesser	4,8 mm
Für Querschnitt	4 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Passend für Artikel-Nr.	4051.210
Lieferform	lose
DIN Farbcode

---
