Rittal 4050736 Aderendhülsen nach DIN Farbcode content_copy

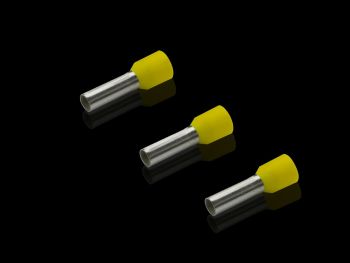

Die Aderendhülse AS 4050736 von Rittal ist ein Bauteil für die Drahtkonfektionierung, speziell ausgelegt für Kabel mit einem Querschnitt von 6 mm². Sie dient zur sicheren und dauerhaften Verbindung von Leitern an Schraubklemmen oder anderen Anschlusspunkten in elektrischen Installationen. Die Hülse ist lose geliefert und verfügt über einen Kunststoffkragen, der eine saubere und ordnungsgemäße Verarbeitung ermöglicht. Die Farbe gelb entspricht dem DIN Farbcode, der in der Elektrotechnik zur Kennzeichnung bestimmter Leiter verwendet wird.

Einsatzbereiche
Die Aderendhülse ist für den Einsatz in industriellen und gewerblichen Elektroinstallationen geeignet, wo eine stabile und korrekte Verbindung von Kabeln erforderlich ist. Sie wird häufig in Schaltschränken, Steuerungen und Verteilungen eingesetzt, wo Kabel aufbereitet und an Klemmen angeschlossen werden. Die Verwendung des DIN Farbcode ermöglicht eine eindeutige Identifizierung der Leiter, was die Fehlervermeidung und Wartung erleichtert.

Funktionen und Ausstattung im Detail
Die Hülse besteht aus E-Cu, galvanisch verzinnt, was eine gute elektrische Leitfähigkeit und Korrosionsschutz gewährleistet. Der Kunststoffkragen aus Polypropylen sorgt für eine sichere Abdeckung des isolierten Kabelendes und verhindert das Eindringen von Staub oder Feuchtigkeit. Die Länge beträgt 12 mm, und der Innendurchmesser ist mit 6,3 mm ausgelegt, um einen sicheren Sitz für Kabel mit 6 mm² Querschnitt zu gewährleisten. Die Wärmebeständigkeit bis 105 °C macht die Hülse für Anwendungen geeignet, bei denen erhöhte Temperaturen auftreten können.

Technik verständlich erklärt
Die galvanische Verzinnung des Kupfermaterials verbessert die Kontaktqualität und verhindert Oxidation, was die Lebensdauer der Verbindung verlängert. Der Kunststoffkragen aus Polypropylen ist widerstandsfähig gegen mechanische Belastungen und chemische Einflüsse. Die Aderendhülse ist gemäß AEH DIN 46228 hergestellt, einer Norm, die die Anforderungen an Aderendhülsen in der Elektrotechnik definiert. Die UL-Zertifizierung in Verbindung mit geeigneten Werkzeugen wie Crimpautomaten sichert die Zuverlässigkeit der Verbindung.

Kompatibilität und Zubehör
Die Aderendhülse ist speziell für den Einsatz mit Werkzeugen wie Crimpautomaten ausgelegt, die eine präzise und kraftvolle Verpressung gewährleisten. Sie ist passend für die Artikelnummer 4051.210, was auf eine spezifische Werkzeugkompatibilität hinweist. Die Verwendung mit geeigneten Werkzeugen ist notwendig, um die vorgesehenen elektrischen und mechanischen Eigenschaften zu erfüllen.

Montage und Installation
Die Montage erfolgt durch Crimpen des Kabels in die Aderendhülse, wobei ein geeignetes Werkzeug wie ein Crimpautomat verwendet werden sollte. Die lose Lieferform ermöglicht eine flexible Verwendung, wobei die Verpackungseinheit 100 Stück beträgt. Die Hülse ist für den Einsatz in elektrischen Anlagen konzipiert, die den Normen und Sicherheitsanforderungen der Elektrotechnik entsprechen.

Vorteile im Betrieb
Die Aderendhülse bietet eine zuverlässige und dauerhafte Verbindung, die die elektrische Leitfähigkeit gewährleistet und die Gefahr von Kontaktfehlern minimiert. Die Verwendung des DIN Farbcode erleichtert die Identifizierung und Wartung der Anlage. Die Wärmebeständigkeit bis 105 °C und die Korrosionsschutzbeschichtung erhöhen die Lebensdauer und Zuverlässigkeit in anspruchsvollen Umgebungen. Die Kompatibilität mit Crimpautomaten ermöglicht eine effiziente und reproduzierbare Montage in Serienanwendungen.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	gelb
Länge	12 mm
AWG	10
Innendurchmesser	6,3 mm
Für Querschnitt	6 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Passend für Artikel-Nr.	4051.210
Lieferform	lose
DIN Farbcode

---
