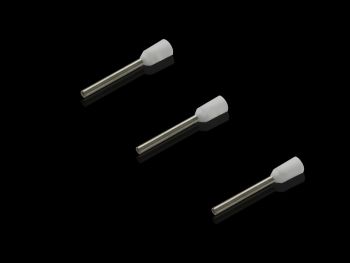

Rittal 4050737 Aderendhülsen nach DIN Farbcode content_copy

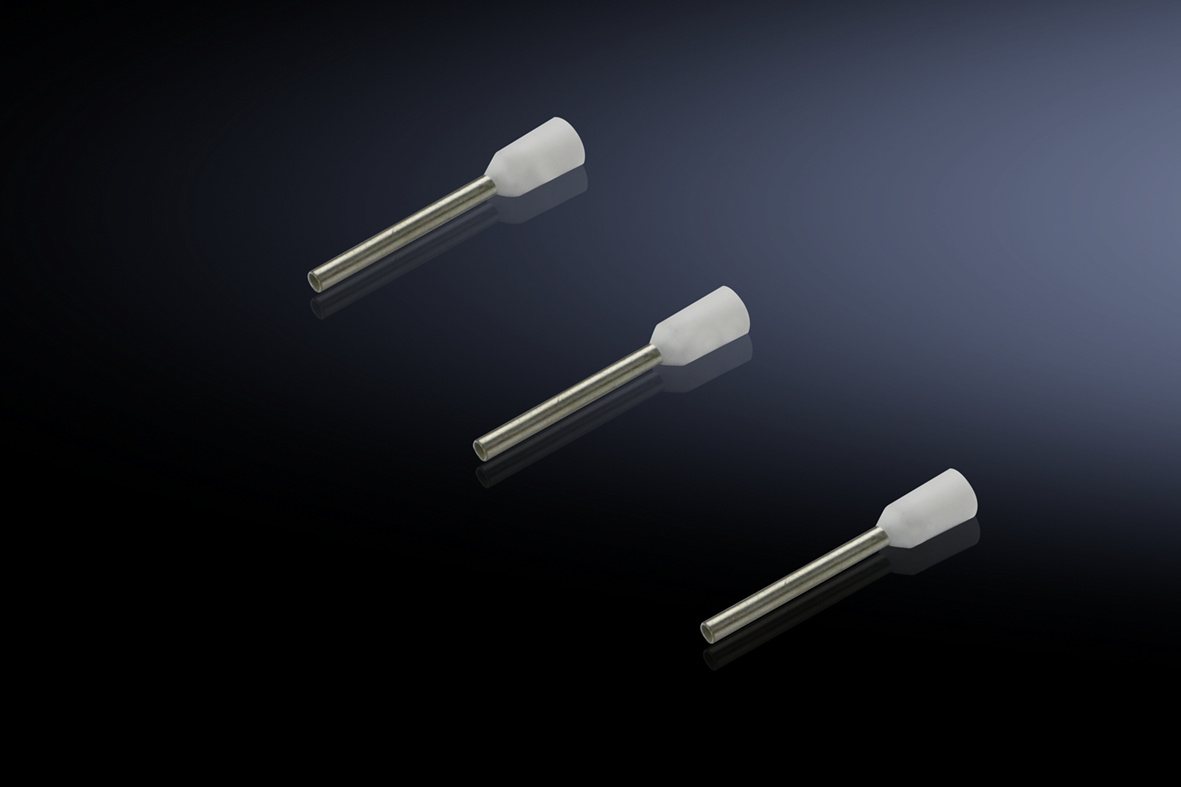

Die Aderendhülse AS 4050737 von Rittal ist ein Bauteil für die Drahtkonfektionierung, speziell ausgelegt für den Einsatz mit Kabeln im Querschnitt von 0,5 mm². Sie dient zur sicheren und dauerhaften Verbindung von Leitern an Klemmen oder anderen Anschlusspunkten, wobei die Endhülse den Drahtabschluss mechanisch stabilisiert und eine zuverlässige elektrische Leitung gewährleistet. Die Hülse ist in weißer Farbe ausgeführt und verfügt über einen Kunststoffkragen aus Polypropylen, der eine bessere Handhabung und eine sichere Isolierung ermöglicht. Die Ausführung ist für manuelle Konfektionierung sowie für den Einsatz in der Drahtkonfektioniervollautomat Wire Terminal WT C geeignet.

Aderendhülsen sind standardisierte Bauteile zur Verbindung von elektrischen Leitungen, insbesondere in der industriellen Elektroinstallation. Die AS 4050737 entspricht der Norm AEH DIN 46228, die für die Verwendung in elektrischen Anlagen im Bereich der Niederspannungstechnik gilt. Die Hülse ist für den Einsatz mit Werkzeugen wie Crimpautomaten konzipiert, wobei die UL-Zertifizierung in Verbindung mit diesen Werkzeugen gewährleistet ist. Die Farbe weiß entspricht dem DIN-Farbcode, der in der Elektroinstallation zur Kennzeichnung von Leitungen verwendet wird.

Technik verstaendlich erklaert
Die Aderendhülse besteht aus E-Cu, einem Kupferwerkstoff mit hoher elektrischer Leitfähigkeit, und ist galvanisch verzinnt, was eine gute Korrosionsbeständigkeit und eine sichere Verbindung beim Crimpen gewährleistet. Der Kunststoffkragen aus Polypropylen sorgt für eine mechanische Stabilisierung und verhindert ein Abrutschen der Hülse beim Einsetzen. Die Länge beträgt 12 mm, der Innendurchmesser 2,6 mm, was für den Querschnitt von 0,5 mm² (entspricht AWG 20) optimal ausgelegt ist. Die Wärmebeständigkeit bis 105 °C macht die Hülse für Anwendungen in Umgebungen mit erhöhter Temperatur geeignet, wie sie in industriellen Steuerungen oder Schaltschränken vorkommen.

Kompatibilitaet und Zubehoer
Die Aderendhülse ist speziell für die Verwendung mit den Werkzeugen 4051.205 und 4051.210 von Rittal konzipiert, die für die automatisierte Drahtkonfektionierung in der Fertigung eingesetzt werden. Die Kompatibilität mit diesen Werkzeugen gewährleistet eine präzise und reproduzierbare Verarbeitung. Die Hülse ist lose geliefert, in einer Packungseinheit von 1.000 Stück (10 VE à 100 Stück), was sie für Serienfertigungen und industrielle Anwendungen geeignet macht.

Montage und Installation
Die Montage erfolgt durch Crimpen, wobei die Hülse auf das Kabelende aufgesetzt und mit einem geeigneten Werkzeug (manuell oder automatisch) verformt wird. Die Verbindung wird dabei mechanisch und elektrisch stabilisiert. Die Verwendung des Kunststoffkragens erleichtert das Einsetzen und sorgt für eine bessere Passform in den Anschlussklemmen. Die Hülse ist für den Einsatz in industriellen Elektroinstallationen, Schaltschränken und Steuerungssystemen vorgesehen.

Vorteile im Betrieb
Die Aderendhülse bietet eine zuverlässige und dauerhafte Verbindung, die auch unter mechanischer Belastung stabil bleibt. Die galvanische Verzinnung sorgt für eine hohe Korrosionsbeständigkeit, was die Lebensdauer der Verbindung verlängert. Die Einhaltung der DIN-Norm und die UL-Zertifizierung gewährleisten die Sicherheit und Zuverlässigkeit im Betrieb. Die Standardisierung nach DIN Farbcode erleichtert die Identifizierung und Wartung der Leitungen im System.

Einsatzbereiche
Die Aderendhülse ist für den Einsatz in der industriellen Elektroinstallation, in Schaltschränken, Steuerungssystemen und anderen Anlagen mit elektrischen Verbindungen geeignet. Sie wird insbesondere in Fertigungsanlagen, Automatisierungstechnik und Maschinenbau eingesetzt, wo eine sichere und reproduzierbare Verbindung erforderlich ist. Die Wärmebeständigkeit bis 105 °C macht sie auch für Anwendungen in Umgebungen mit erhöhter thermischer Belastung geeignet.

Funktionen und Ausstattung im Detail
Die Hülse verfügt über einen stabilen Metallkörper aus E-Cu, galvanisch verzinnt, der eine hohe elektrische Leitfähigkeit und mechanische Festigkeit bietet. Der Kunststoffkragen aus Polypropylen sorgt für eine bessere Handhabung und eine sichere Isolierung. Die Farbe weiß entspricht dem DIN-Farbcode, was die Identifizierung der Leitungen im System erleichtert. Die Länge von 12 mm und der Innendurchmesser von 2,6 mm sind für den Querschnitt von 0,5 mm² (AWG 20) optimal ausgelegt. Die Wärmebeständigkeit bis 105 °C ermöglicht den Einsatz in Umgebungen mit erhöhter Temperatur.

Normen und Zulassungen
Die Aderendhülse entspricht der Norm AEH DIN 46228 und ist UL-zertifiziert in Verbindung mit geeigneten Werkzeugen wie Crimpautomaten. Die Zulassung gewährleistet die Sicherheit und Zuverlässigkeit der Verbindung im Betrieb. Die Einhaltung der DIN-Farbcode-Norm erleichtert die Identifizierung und Wartung der Leitungen im System.

Lieferform
Die Aderendhülsen werden lose geliefert, in einer Packungseinheit von 1.000 Stück (10 VE à 100 Stück). Die Lieferform ist für industrielle Anwendungen und Serienfertigungen geeignet.

Allgemein
Ausführung	für manuelle Konfektionierung, für Drahtkonfektioniervollautomat Wire Terminal WT C
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	weiß
Länge	12 mm
AWG	20
Innendurchmesser	2,6 mm
Für Querschnitt	0,5 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Passend für Artikel-Nr.	4051.205, 4051.210
Lieferform	lose (10 VE à 100 Stück)
DIN Farbcode

---
