Rittal 4050738 Aderendhülsen nach DIN Farbcode content_copy

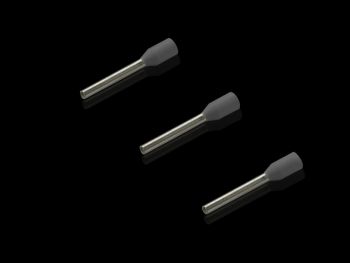

Die Aderendhülse AS 4050738 von Rittal ist ein Kabelschuh für die Drahtkonfektionierung, speziell ausgelegt für Leiterquerschnitte von 0,75 mm². Das Produkt wird lose geliefert, in einer Packung mit 10 Verpackungseinheiten à 100 Stück, was insgesamt 1.000 Stück umfasst. Die Hülse verfügt über einen Kunststoffkragen aus Polypropylen, der eine sichere und saubere Verbindung gewährleistet. Die Farbe grau entspricht dem DIN Farbcode, der für die eindeutige Identifizierung von Leitern in elektrischen Anlagen verwendet wird.

Aderendhülsen dienen der mechanischen Stabilisierung und elektrischen Verbindung von blanken Leitern an Klemmen oder anderen Verbindungselementen. Die Hülse ist aus E-Cu, galvanisch verzinnt, was eine gute elektrische Leitfähigkeit und Korrosionsschutz bietet. Die Länge beträgt 12 mm, der Innendurchmesser 2,8 mm, was exakt auf den Querschnitt von 0,75 mm² abgestimmt ist. Die Wärmebeständigkeit bis 105 °C macht das Produkt für Anwendungen in elektrischen Schaltanlagen geeignet, wo erhöhte Temperaturen auftreten können.

Technik verstaendlich erklaert – Die Aderendhülse wird mittels Crimpwerkzeugen, wie Crimpautomaten, auf den Leiter aufgezogen und verformt. Dadurch wird eine feste, dauerhafte Verbindung zwischen dem Leiter und der Hülse hergestellt. Die galvanische Verzinnung des Kupfermaterials sorgt für eine hohe Korrosionsbeständigkeit und verhindert Oxidation, was die Lebensdauer der Verbindung verlängert. Der Kunststoffkragen aus Polypropylen schützt die Isolierung des Kabels und verhindert ein Abrutschen der Hülse beim Einsetzen in Klemmen.

Kompatibilitaet und Zubehoer – Die Aderendhülse ist für den Einsatz mit Werkzeugen konzipiert, die UL-zertifiziert sind, wie z. B. Crimpautomaten. Die Kompatibilität ist speziell für die Artikelnummern 4051.205 und 4051.210 gegeben, was auf die Verwendung in bestimmten Montagesystemen oder mit spezifischen Werkzeugen hinweist. Die Norm AEH DIN 46228 legt die technischen Anforderungen für solche Aderendhülsen fest und gewährleistet die Einhaltung von Sicherheits- und Qualitätsstandards.

Montage und Installation – Die Montage erfolgt durch das Aufziehen der Hülse auf den blanken Leiter und anschließendes Crimpen mit einem geeigneten Werkzeug. Die Hülse ist nicht für manuelle Crimpung ohne Werkzeug vorgesehen, sondern erfordert die Verwendung von Crimpautomaten oder ähnlichen Werkzeugen, um die erforderliche Verbindungskraft zu erzielen. Die lose Lieferform ermöglicht eine flexible Nutzung in verschiedenen Montageumgebungen.

Vorteile im Betrieb – Die Aderendhülse bietet eine zuverlässige elektrische Verbindung mit hoher mechanischer Stabilität. Die Verzinnung und der Kunststoffkragen erhöhen die Lebensdauer und die Sicherheit der Verbindung. Die Einhaltung der DIN-Norm und die UL-Zertifizierung in Verbindung mit geeigneten Werkzeugen gewährleisten die Zuverlässigkeit in industriellen und elektrischen Anlagen. Die graue Farbe nach DIN Farbcode erleichtert die Identifizierung und Klassifizierung der Leiter im System.

Die Aderendhülse ist für den Einsatz in elektrischen Schaltanlagen, Steuerungen und anderen Anlagen vorgesehen, in denen eine sichere und dauerhafte Verbindung von Leitern erforderlich ist. Die Verwendung in Verbindung mit UL-zertifizierten Werkzeugen stellt sicher, dass die Verbindung den erforderlichen Sicherheitsstandards entspricht.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	grau
Länge	12 mm
AWG	18
Innendurchmesser	2,8 mm
Für Querschnitt	0,75 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Passend für Artikel-Nr.	4051.205, 4051.210
Lieferform	lose (10 VE à 100 Stück)
DIN Farbcode

---
