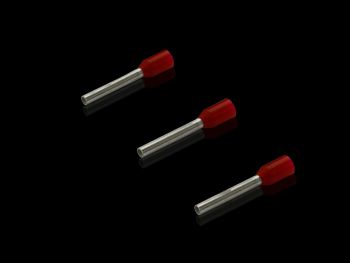

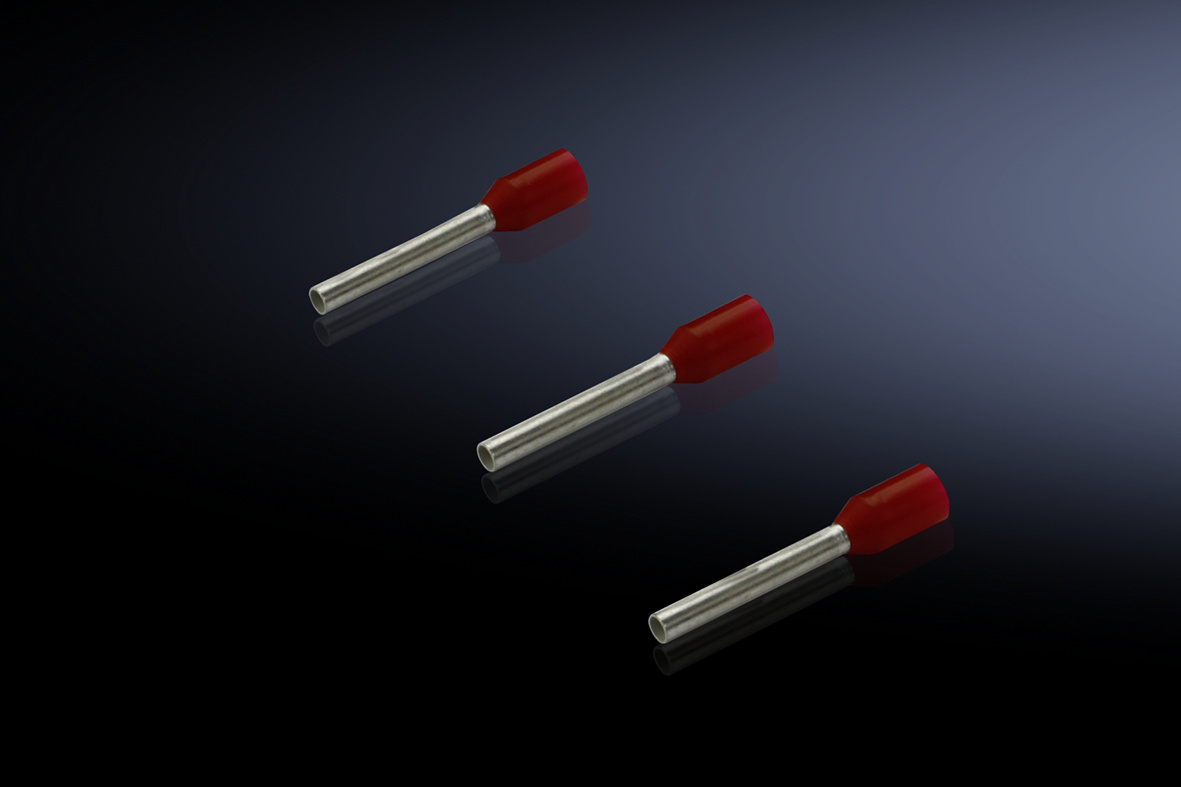

Rittal 4050739 Aderendhülsen nach DIN Farbcode content_copy

Die Aderendhülse AS 4050739 von Rittal ist ein Bauteil für die Drahtkonfektionierung, speziell ausgelegt für Kabel mit einem Querschnitt von 1 mm². Sie dient der sicheren und dauerhaften Verbindung von Leitern an Klemmen oder anderen Anschlusspunkten, wobei die Endhülse den Drahtenden eine strukturierte Form verleiht, um eine zuverlässige mechanische und elektrische Verbindung zu gewährleisten. Die Hülse ist in rot gehalten, was dem DIN-Farbcode entspricht und somit eine eindeutige Zuordnung im elektrischen System ermöglicht. Die Lieferform erfolgt lose, in einer Verpackungseinheit von 1.000 Stück, aufgeteilt in 10 Verpackungseinheiten à 100 Stück.

Aderendhülse für Drahtkonfektionierung
Die Aderendhülse ist für den Einsatz bei Kabeln mit einem Querschnitt von 1 mm² konzipiert, was einem AWG-18-Standard entspricht. Der Innendurchmesser beträgt 3 mm, was eine passgenaue Aufnahme des blanken Leiters ermöglicht. Die Länge der Hülse beträgt 12 mm, wodurch eine ausreichende Überlappung des Leiters gewährleistet ist, um eine stabile Verbindung zu erzielen. Die Hülse ist mit einem Kunststoffkragen aus Polypropylen versehen, der eine mechanische Stabilisierung und eine bessere Handhabung beim Einsetzen in Klemmen ermöglicht.

Material und Wärmebeständigkeit
Das Kernmaterial der Aderendhülse besteht aus E-Cu, einem elektrolytischen Kupfer, das galvanisch verzinnt ist. Diese Beschichtung erhöht die Korrosionsbeständigkeit und verbessert die elektrische Leitfähigkeit. Die Hülse ist wärmebeständig bis 105 °C, was sie für den Einsatz in Umgebungen mit erhöhten Temperaturen geeignet macht, wie sie beispielsweise in industriellen Anlagen oder in Schaltschränken vorkommen können.

Normen und Zertifizierungen
Die Aderendhülse entspricht der Norm AEH DIN 46228, die für Aderendhülsen in der Elektrotechnik gilt. Zudem ist sie UL-zertifiziert, wobei die Zertifizierung in Verbindung mit geeigneten Werkzeugen wie Crimpautomaten erfolgt. Diese Zertifizierung gewährleistet die Sicherheit und Zuverlässigkeit der Verbindung im Betrieb.

Kompatibilität und Zubehör
Die Aderendhülse ist speziell für die Verwendung mit Werkzeugen wie Crimpautomaten ausgelegt, die in der industriellen Drahtverarbeitung eingesetzt werden. Sie ist passend für die Werkzeuge mit den Artikelnummern 4051.205 und 4051.210, die ebenfalls von Rittal angeboten werden. Diese Werkzeuge ermöglichen eine präzise und kraftvolle Verpressung der Hülse, um eine dauerhafte Verbindung zu gewährleisten.

Montage und Installation
Die Montage erfolgt durch das Einlegen des blanken Leiters in die Aderendhülse und anschließendes Verpressen mit einem geeigneten Crimpwerkzeug. Die Verpressung muss so erfolgen, dass die Hülse vollständig und gleichmäßig verformt wird, um eine feste Verbindung zu erzielen. Die Verwendung des richtigen Werkzeugs ist entscheidend, um die Zertifizierung und die Funktionalität der Verbindung zu gewährleisten.

Vorteile im Betrieb
Die Aderendhülse bietet eine zuverlässige und dauerhafte Verbindung, die mechanischen und thermischen Belastungen standhält. Die galvanische Verzinnung schützt vor Oxidation und Korrosion, was die Lebensdauer der Verbindung verlängert. Der Kunststoffkragen erleichtert die Handhabung und sorgt für eine bessere Passung in Klemmen. Die DIN-Farbcode-Kennzeichnung ermöglicht eine schnelle und eindeutige Identifizierung im elektrischen System.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	rot
Länge	12 mm
AWG	18
Innendurchmesser	3 mm
Für Querschnitt	1 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Passend für Artikel-Nr.	4051.205, 4051.210
Lieferform	lose (10 VE à 100 Stück)
DIN Farbcode

---
