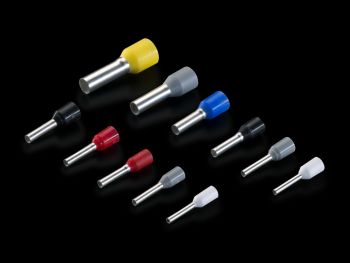

Rittal 4050740 Aderendhülsen nach DIN Farbcode content_copy

Die Aderendhülse AS 4050740 von Rittal ist ein Bauteil für die Drahtkonfektionierung, speziell ausgelegt für Kabel mit einem Querschnitt von 1,5 mm². Sie dient zur sicheren und dauerhaften Verbindung von Leitern an Klemmen oder anderen Anschlusspunkten, wobei die metallische Endhülse den Leiter schützt und eine optimale Kontaktfläche gewährleistet. Die Hülse ist mit einem Kunststoffkragen aus Polypropylen versehen, der eine bessere Handhabung und eine sichere Positionierung beim Einsetzen in Klemmen ermöglicht. Die Farbe schwarz entspricht dem DIN Farbcode, was eine einheitliche Kennzeichnung im Elektroinstallationstechnikbereich unterstützt.

Aderendhülsen werden in der Elektroinstallation zur Verbindung von Leitern mit Klemmen eingesetzt, insbesondere in Schaltschränken, Verteilern oder Steuerungen. Die blank-isolierte Ausführung ermöglicht eine sichere und saubere Verbindung, wobei die Isolierung durch den Kunststoffkragen gewährleistet wird. Die Hülse ist für den Einsatz mit Werkzeugen wie Crimpautomaten konzipiert, die eine präzise und kraftvolle Verpressung des Leiters in die Hülse ermöglichen. Die UL-Zertifizierung in Verbindung mit geeigneten Werkzeugen sichert die Einhaltung von Sicherheitsstandards, insbesondere in Anwendungen, die hohe elektrische Belastbarkeit erfordern.

Technik verstaendlich erklaert: Die Aderendhülse besteht aus E-Cu (Elektro-Kupfer), das galvanisch verzinnt ist, um Korrosion zu vermeiden und eine gute elektrische Leitfähigkeit zu gewährleisten. Der Innendurchmesser von 3,5 mm passt sich exakt an den Leiterdurchmesser für 1,5 mm² an, wodurch eine feste und rissfreie Verbindung entsteht. Die Länge beträgt 12 mm, was ausreichend ist, um den Leiter sicher zu fixieren und gleichzeitig in Standardklemmen zu passen. Die Wärmebeständigkeit bis 105 °C macht die Hülse für Anwendungen geeignet, in denen erhöhte Temperaturen auftreten, beispielsweise in industriellen Umgebungen oder bei dauerhafter elektrischer Belastung.

Kompatibilitaet und Zubehoer: Die Aderendhülse ist speziell für die Verwendung mit den Werkzeugen 4051.205 und 4051.210 konzipiert, die ebenfalls von Rittal angeboten werden. Diese Werkzeuge ermöglichen eine präzise und wiederholbare Crimpverbindung, die die mechanische und elektrische Zuverlässigkeit der Verbindung erhöht. Die Norm AEH DIN 46228 definiert die geometrischen und funktionellen Anforderungen an Aderendhülsen, wodurch die Interoperabilität mit anderen Bauteilen im Markt gewährleistet ist.

Montage und Installation: Die Hülse wird mittels eines Crimpwerkzeugs auf den Leiter aufgezogen und verpresst. Die Verpressung erfolgt in der Regel mit einem speziellen Crimpautomaten, der eine gleichmäßige Kraftverteilung und eine präzise Formgebung gewährleistet. Die lose Lieferform (10 VE à 100 Stück) ermöglicht eine flexible Nutzung, wobei die Verpackungseinheit insgesamt 1.000 Stück umfasst. Die Hülse ist für den Einsatz in industriellen und gewerblichen Elektroinstallationen vorgesehen, insbesondere in Schaltschränken und Steuerungssystemen.

Vorteile im Betrieb: Die galvanische Verzinnung des Kupfermaterials verhindert Oxidation und sorgt für eine lange Lebensdauer der Verbindung. Die Wärmebeständigkeit bis 105 °C ermöglicht den Einsatz in Umgebungen mit erhöhter thermischer Belastung. Der Kunststoffkragen aus Polypropylen bietet zusätzlichen mechanischen Schutz und erleichtert die Montage. Die Einhaltung des DIN Farbcodes unterstützt die einheitliche Kennzeichnung und Fehlervermeidung bei der Installation.

Die Aderendhülse AS 4050740 ist somit ein zuverlässiges Bauteil für die professionelle Elektroinstallation, das auf Qualität, Sicherheit und Standardkonformität ausgelegt ist. Die Verwendung in Verbindung mit geeigneten Werkzeugen gewährleistet eine dauerhafte und sichere Verbindung, die den Anforderungen in industriellen und gewerblichen Anwendungen gerecht wird.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	schwarz
Länge	12 mm
AWG	16
Innendurchmesser	3,5 mm
Für Querschnitt	1,5 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Passend für Artikel-Nr.	4051.205, 4051.210
Lieferform	lose (10 VE à 100 Stück)
DIN Farbcode

---
