Rittal 4050741 Aderendhülsen nach DIN Farbcode content_copy

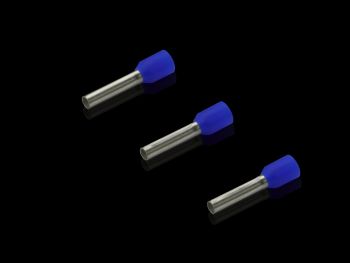

Die Aderendhülse AS 4050741 von Rittal ist ein Bauteil für die Drahtkonfektionierung, speziell ausgelegt für Leiterquerschnitte von 2,5 mm². Sie dient der sicheren und dauerhaften Verbindung von Kabeln mit Schraubklemmen oder anderen Anschlusspunkten in elektrischen Installationen. Die Hülse ist in blauer Farbe gehalten, was dem DIN Farbcode entspricht und somit eine eindeutige Zuordnung im elektrischen System ermöglicht. Die Lieferform erfolgt lose, in einer Verpackungseinheit von 1000 Stück, aufgeteilt in 10 Verpackungseinheiten à 100 Stück.

Aderendhülsen sind standardisierte Bauteile, die bei der Verarbeitung von Kabeln eingesetzt werden, um die Enden der Leiter zu verfestigen und einen sicheren Kontakt zu gewährleisten. Die AS 4050741 ist für den Einsatz in industriellen und gewerblichen Elektroinstallationen konzipiert, wo eine hohe mechanische und thermische Belastbarkeit gefordert ist. Die Hülse ist mit einem Kunststoffkragen aus Polypropylen versehen, der eine bessere Handhabung und eine sichere Positionierung im Anschlusspunkt ermöglicht.

Material und Wärmebeständigkeit sind entscheidende Merkmale für die Zuverlässigkeit der Aderendhülse. Das Material besteht aus E-Cu, galvanisch verzinnt, was eine gute elektrische Leitfähigkeit und Korrosionsschutz bietet. Die Wärmebeständigkeit bis 105 °C macht die Hülse für Anwendungen geeignet, bei denen erhöhte Temperaturen auftreten, wie in Schaltschränken oder industriellen Steuerungen. Der Innendurchmesser beträgt 4,2 mm, was exakt auf den Querschnitt von 2,5 mm² abgestimmt ist, um eine feste und rissfreie Verbindung zu gewährleisten.

Technik verständlich erklärt: Die Aderendhülse wird mittels Crimpwerkzeugen, wie z. B. Crimpautomaten, auf das Kabelende aufgezogen und verformt. Dieser Prozess sorgt dafür, dass die Leiterader fest im Metallkörper der Hülse sitzt, ohne dass die Leiterstränge beschädigt werden. Die galvanische Verzinnung sorgt für eine gleichmäßige Oberfläche, die die Oxidation verhindert und die elektrische Leitfähigkeit über die Zeit stabil hält. Die Länge der Hülse beträgt 12 mm, was ausreichend ist, um eine sichere Verbindung in üblichen Schraubklemmen herzustellen.

Kompatibilität und Zubehör: Die Aderendhülse ist speziell für die Verwendung mit Werkzeugen wie Crimpautomaten ausgelegt. Die UL-Zertifizierung in Verbindung mit diesen Werkzeugen bestätigt die Sicherheit und Zuverlässigkeit der Verbindung. Die Hülse ist kompatibel mit den Werkzeugen der Artikelnummern 4051.205 und 4051.210, die ebenfalls von Rittal angeboten werden. Diese Werkzeuge ermöglichen eine effiziente und reproduzierbare Verarbeitung der Aderendhülsen in der Serienfertigung oder im industriellen Einsatz.

Montage und Installation: Die Montage erfolgt durch das Aufziehen der Hülse auf das Kabelende und anschließendes Crimpen mit einem geeigneten Werkzeug. Die Verwendung eines Crimpautomaten sorgt für eine konstante Qualität der Verbindung. Die Hülse ist nicht für manuelles Crimpen mit einfachen Werkzeugen ausgelegt, da die genaue Formgebung für die Sicherheit entscheidend ist. Die Verwendung der Hülse erfordert keine zusätzlichen Materialien oder Werkzeuge außer dem Crimpwerkzeug.

Vorteile im Betrieb: Die Aderendhülse bietet eine stabile und dauerhafte Verbindung, die auch unter mechanischer Belastung und erhöhter Temperatur zuverlässig bleibt. Die DIN-konforme Farbgebung erleichtert die Identifizierung und Wartung im elektrischen System. Die galvanische Verzinnung sorgt für eine hohe Korrosionsbeständigkeit, was die Lebensdauer der Verbindung verlängert. Die Verwendung von Aderendhülsen reduziert das Risiko von Kontaktfehlern und erhöht die Sicherheit in elektrischen Anlagen.

Die Aderendhülse AS 4050741 entspricht der Norm AEH DIN 46228, die für die Verarbeitung von Kabeln in elektrischen Installationen gilt. Die Zulassung nach UL und C-UL (listed) bestätigt die Sicherheitsstandards für den Einsatz in elektrischen Systemen. Die Hülse ist für den Einsatz in Innenräumen und industriellen Umgebungen geeignet, wo eine hohe Zuverlässigkeit und Sicherheit gefordert sind.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	blau
Länge	12 mm
AWG	14
Innendurchmesser	4,2 mm
Für Querschnitt	2,5 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Passend für Artikel-Nr.	4051.205, 4051.210
Lieferform	lose (10 VE à 100 Stück)
DIN Farbcode

---
