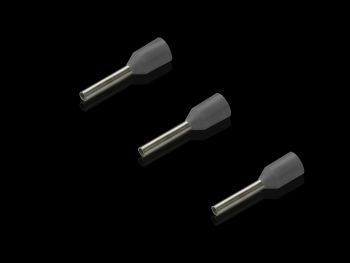

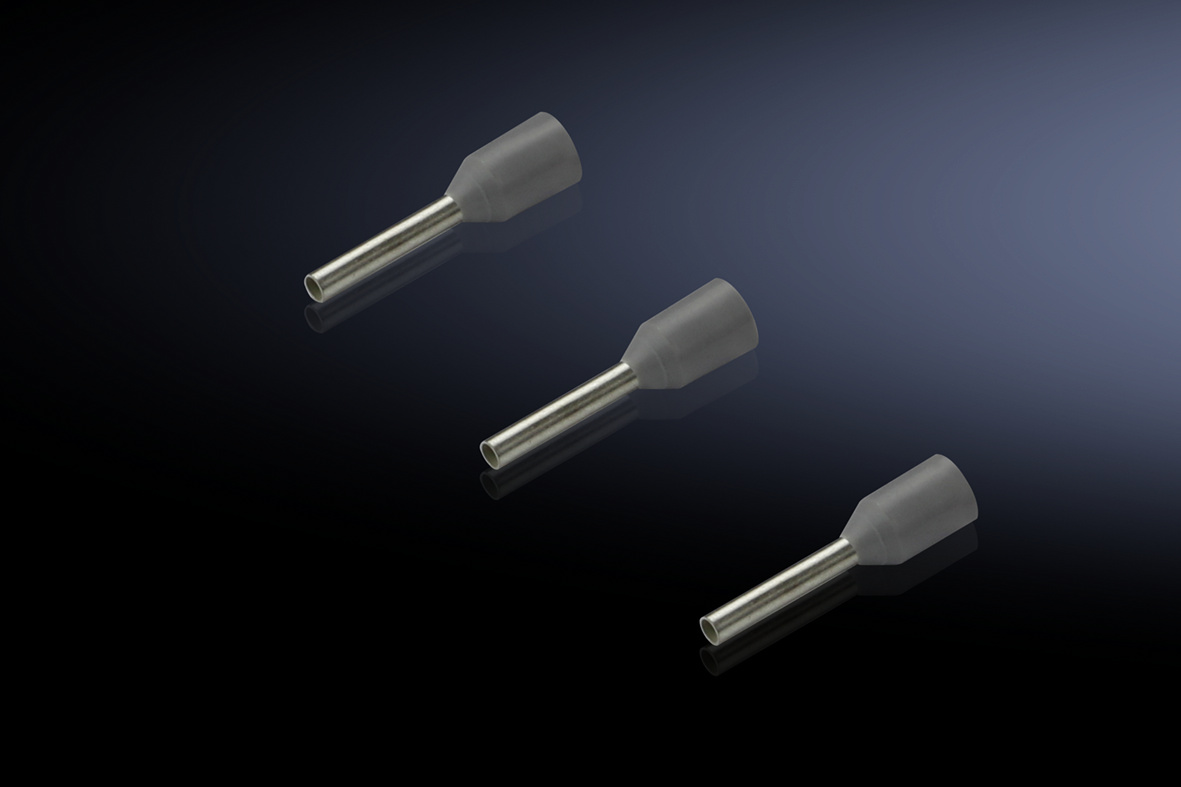

Rittal 4050743 Aderendhülsen nach DIN Farbcode content_copy

Die Aderendhülse AS 4050743 von Rittal ist ein Kabelschuh für die Drahtkonfektionierung, speziell ausgelegt für Leiterquerschnitte von 0,75 mm² und AWG 18. Das Produkt wird lose geliefert und ist mit einem Kunststoffkragen aus Polypropylen versehen, der eine sichere und saubere Verbindung im Klemmenbereich ermöglicht. Die graue Farbe entspricht dem DIN Farbcode, was eine einheitliche Kennzeichnung im elektrischen Anlagenbau gewährleistet. Die Länge beträgt 8 mm, wobei der Schaft breit ausgeführt ist, um eine optimale Passform in Klemmen und Steckverbindern zu gewährleisten.

Aderendhülsen dienen der mechanischen und elektrischen Verbindung von Kabeln an Schraubklemmen oder Steckverbindern. Sie verhindern ein Ausfransen der Litzen und sorgen für einen stabilen Kontakt. Die Aderendhülse ist aus E-Cu (Elektro-Kupfer) gefertigt und galvanisch verzinnt, was eine gute Leitfähigkeit und Korrosionsschutz bietet. Die Wärmebeständigkeit bis 105 °C macht sie für Anwendungen in elektrischen Schaltanlagen und Steuerungen geeignet, wo erhöhte Temperaturen auftreten können.

Technik verstaendlich erklaert: Die Aderendhülse wird mittels Crimpwerkzeugen, beispielsweise Crimpautomaten, auf das Kabel aufgezogen. Das galvanisch verzinnte Kupfer gewährleistet eine dauerhafte elektrische Leitfähigkeit, während der Kunststoffkragen aus Polypropylen die mechanische Stabilität erhöht und die Isolierung des Kabels schützt. Die Innendurchmesser von 3,4 mm passt sich exakt dem Querschnitt von 0,75 mm² an, um eine feste Verbindung ohne Spiel zu ermöglichen.

Kompatibilitaet und Zubehoer: Die Aderendhülse ist UL-zertifiziert, wenn sie mit geeigneten Werkzeugen wie Crimpautomaten verwendet wird. Die Zertifizierung bezieht sich auf die Verwendung in Verbindung mit den entsprechenden Werkzeugen, was die Zuverlässigkeit der Verbindung in industriellen Anwendungen sichert. Die Multinorm-Zulassung ermöglicht die Verwendung in verschiedenen Normumgebungen, wobei die DIN-Farbgebung die Anwendung in europäischen Elektroinstallationen unterstützt.

Montage und Installation: Die Montage erfolgt durch Crimpen des Kabels mit einem geeigneten Werkzeug. Die lose Lieferform erlaubt eine flexible Nutzung, wobei die Verpackungseinheit 500 Stück umfasst. Die Aderendhülse ist für den Einsatz in elektrischen Anlagen, Steuerungen und Schaltschränken konzipiert, wo eine sichere und dauerhafte Verbindung erforderlich ist.

Vorteile im Betrieb: Die Kombination aus galvanisch verzinntem Kupfer und Polypropylenkragen sorgt für eine hohe mechanische Festigkeit und elektrische Zuverlässigkeit. Die DIN-Farbgebung erleichtert die Identifizierung und Wartung der Anlage. Die Wärmebeständigkeit bis 105 °C erweitert den Einsatzbereich in Umgebungen mit erhöhter thermischer Belastung.

Einsatzbereiche: Die Aderendhülse ist für den Einsatz in industriellen Elektroinstallationen, Schaltschränken, Steuerungsanlagen und anderen Anwendungen geeignet, bei denen eine sichere und dauerhafte Verbindung von Kabeln an Schraubklemmen erforderlich ist. Die Multinorm-Zulassung und die UL-Zertifizierung erweitern den Einsatzbereich in internationalen Projekten.

Funktionen und Ausstattung im Detail: Die Aderendhülse verfügt über einen breiten Schaft von 8 mm Länge, der eine sichere Passung in Klemmen gewährleistet. Der Kunststoffkragen aus Polypropylen schützt die Isolierung des Kabels und verhindert ein Eindringen von Fremdkörpern. Die Farbe grau entspricht dem DIN Farbcode, was eine einheitliche Kennzeichnung ermöglicht. Die galvanische Verzinnung des Kupfers sorgt für Korrosionsschutz und gute elektrische Leitfähigkeit.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	grau
Länge	8 mm
AWG	18
Innendurchmesser	3,4 mm
Für Querschnitt	0,75 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Lieferform	lose
DIN Farbcode
Multinorm

---
