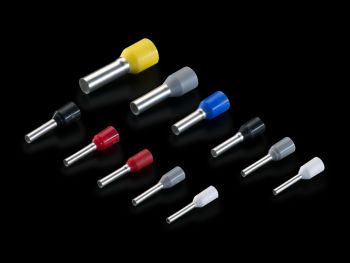

Rittal 4050744 Aderendhülsen nach DIN Farbcode content_copy

Die Aderendhülse AS 4050744 von Rittal ist ein Standardbauteil für die Drahtkonfektionierung in elektrischen und elektronischen Anlagen. Sie dient zur sicheren und dauerhaften Verbindung von Kabeln mit Schraubklemmen oder anderen Verbindungselementen, wobei der Kupferdraht durch die Hülse geführt und mittels Crimpen fixiert wird. Die Hülse ist in der Farbe rot ausgeführt, was laut DIN Farbcode der Kennzeichnung für Leitungen mit einem Querschnitt von 1 mm² entspricht. Die Länge beträgt 8 mm, wobei der Schaft breit gestaltet ist, um eine sichere Verbindung zu gewährleisten. Die Hülse ist lose geliefert und wird in einer Verpackungseinheit von 500 Stück angeboten.

Aderendhülsen sind speziell für die Verarbeitung von blanken Kabeln konzipiert, wobei die metallische Hülse den Draht umschließt und durch das Crimpen eine mechanisch stabile Verbindung herstellt. Die Materialbeschaffenheit besteht aus E-Cu, galvanisch verzinnt, was eine hohe elektrische Leitfähigkeit und Korrosionsbeständigkeit gewährleistet. Der Kunststoffkragen aus Polypropylen sorgt für eine sichere Isolierung und verhindert ein Berühren leitfähiger Teile. Die Wärmebeständigkeit bis 105 °C macht die Hülse für Anwendungen in Umgebungen mit erhöhten Temperaturen geeignet, wie sie beispielsweise in Schaltschränken oder industriellen Steuerungen vorkommen.

Funktionen und Ausstattung im Detail umfassen die Einhaltung des DIN Farbcode-Systems, das eine eindeutige Zuordnung des Leiterquerschnitts ermöglicht. Die Hülse ist für einen Leiterquerschnitt von 1 mm² ausgelegt, was der AWG-Bezeichnung 18 entspricht. Der Innendurchmesser beträgt 3,5 mm, was eine sichere Passung für die entsprechenden Kabelquerschnitte gewährleistet. Die Multinorm-Eigenschaft bedeutet, dass die Hülse mehreren internationalen Normen entspricht, was die Verwendung in verschiedenen Märkten erleichtert.

Technik verständlich erklärt zeigt, dass die Aderendhülse durch das Crimpen mit einem geeigneten Werkzeug – wie einem Crimpautomaten – fixiert wird. Die galvanische Verzinnung des Kupfermaterials sorgt für eine gute Oxidationsbeständigkeit und verlängert die Lebensdauer der Verbindung. Der Kunststoffkragen aus Polypropylen ist widerstandsfähig gegen mechanische Belastungen und chemische Einflüsse, was die Zuverlässigkeit der Verbindung erhöht. Die UL-Zertifizierung in Verbindung mit geeigneten Werkzeugen bestätigt die Sicherheit und Zuverlässigkeit der Hülse bei der Verarbeitung.

Kompatibilität und Zubehör bezieht sich auf die Verwendung mit Crimpwerkzeugen, die für die entsprechende Hülse ausgelegt sind. Die Hülse ist für die Verarbeitung mit Crimpautomaten geeignet, was in industriellen Anwendungen eine effiziente und reproduzierbare Verarbeitung ermöglicht. Die Zulassung nach UL und C-UL (listed) sowie UR bestätigt die Konformität mit internationalen Sicherheitsstandards.

Montage und Installation erfolgt durch das Abisolieren des Kabels, das Einführen des blanken Drahtes in die Aderendhülse und das anschließende Crimpen mit einem geeigneten Werkzeug. Die breite Form des Schaftes ermöglicht eine sichere Verbindung und verhindert ein Verschieben des Drahtes innerhalb der Hülse. Die lose Lieferform erlaubt eine flexible Nutzung je nach Bedarf.

Vorteile im Betrieb liegen in der hohen mechanischen Stabilität der Verbindung, der langen Lebensdauer durch die galvanische Verzinnung und der sicheren Isolierung durch den Kunststoffkragen. Die Einhaltung des DIN Farbcode-Systems erleichtert die Identifizierung und Vermeidung von Fehlverbindungen. Die Multinorm-Eigenschaft ermöglicht eine flexible Nutzung in verschiedenen Anwendungsbereichen und Märkten.

Die Aderendhülse AS 4050744 ist somit ein zuverlässiges und standardisiertes Bauteil für die elektrische Verkabelung, das in industriellen, kommerziellen und technischen Anlagen eingesetzt werden kann. Die Kombination aus Materialqualität, Normkonformität und praktischer Gestaltung macht sie zu einem bewährten Element in der Drahtkonfektionierung.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	rot
Länge	8 mm
AWG	18
Innendurchmesser	3,5 mm
Für Querschnitt	1 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Lieferform	lose
DIN Farbcode
Multinorm

---
