Rittal 4050748 Aderendhülsen nach DIN Farbcode content_copy

Die Aderendhülse AS 4050748 von Rittal ist ein Aderendhülse für den Einsatz in elektrischen Installationen, speziell konzipiert für die Verwendung mit Crimpautomaten. Das Produkt ist in der Farbe rot ausgeführt und entspricht dem DIN Farbcode, der in der Elektrotechnik zur eindeutigen Kennzeichnung von Leitern nach Normen wie DIN 46228 verwendet wird. Die Hülse ist mit einem Kunststoffkragen aus Polypropylen versehen, der eine sichere und saubere Verbindung gewährleistet und die Isolierung der Leitungsspitze unterstützt. Die Länge beträgt 8 mm, und sie ist für einen Leiterquerschnitt von 1 mm² ausgelegt, was der AWG-Größe 18 entspricht. Die Innendurchmesser beträgt 3 mm, was eine präzise Passung für die entsprechenden Kabelquerschnitte ermöglicht.

Einsatzbereiche
Die Aderendhülse wird in der Elektroinstallation und im industriellen Bereich eingesetzt, wo eine zuverlässige und dauerhafte Verbindung zwischen Kabeln und Anschlusspunkten erforderlich ist. Sie ist besonders geeignet für Anwendungen, bei denen eine hohe mechanische Belastbarkeit und elektrische Leitfähigkeit gefordert sind, wie in Schaltschränken, Steuerungen oder Maschinenbau. Die Verwendung mit Crimpautomaten gewährleistet eine gleichmäßige und reproduzierbare Verbindung, die die Qualität der Installation erhöht.

Funktionen und Ausstattung im Detail
Die Hülse besteht aus E-Cu, einem hochreinen Kupfer, das galvanisch verzinnt ist, um Korrosion zu vermeiden und eine gute elektrische Leitfähigkeit zu gewährleisten. Der Kunststoffkragen aus Polypropylen sorgt für eine mechanische Stabilisierung und verhindert das Einziehen der Isolierung in die Verbindung. Die Farbe rot entspricht dem DIN-Farbcode, der in der Elektrotechnik für bestimmte Leiterfunktionen (z. B. Neutralleiter in bestimmten Anlagen) verwendet wird. Die Hülse ist wärmebeständig bis 105 °C, was sie für Anwendungen in Umgebungen mit erhöhten Temperaturen geeignet macht.

Technik verständlich erklärt
Die Aderendhülse wird mittels eines Crimpwerkzeugs (z. B. Crimpautomat) auf das Kabelende aufgezogen und verformt, um eine feste mechanische und elektrische Verbindung zu schaffen. Die galvanische Verzinnung des Kupfers verbessert die Korrosionsbeständigkeit und die Kontaktqualität. Der Kunststoffkragen sorgt dafür, dass die Isolierung des Kabels nicht in die Verbindung eindringt, was eine sichere und saubere Verbindung gewährleistet. Die Zertifizierung nach UL (UL + C-UL listed) in Verbindung mit geeigneten Werkzeugen bestätigt die Sicherheit und Zuverlässigkeit des Produkts unter industriellen Bedingungen.

Kompatibilität und Zubehör
Die Aderendhülse ist speziell für den Einsatz mit Crimpautomaten entwickelt, die eine präzise und kraftvolle Verformung der Hülse ermöglichen. Die Norm AEH DIN 46228 legt die geometrischen und funktionellen Anforderungen für Aderendhülsen fest, die in Deutschland und Europa weit verbreitet sind. Die Hülse ist für einen Querschnitt von 1 mm² ausgelegt, was der AWG-Größe 18 entspricht. Die Verwendung mit Werkzeugen, die nicht für diese Hülse ausgelegt sind, kann zu einer unzureichenden Verbindung führen.

Montage und Installation

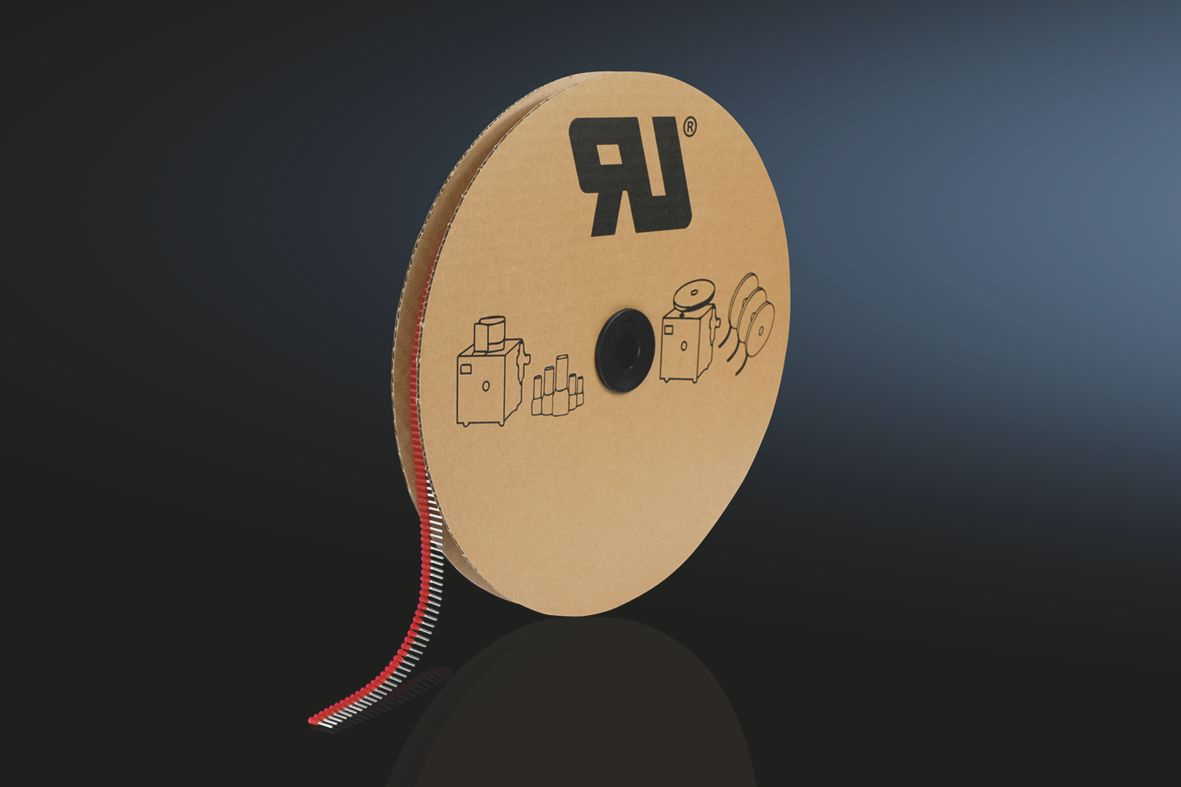

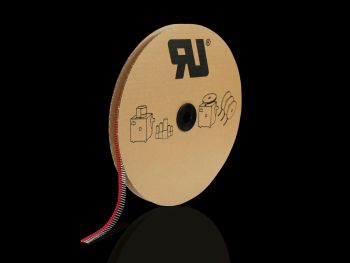

Die Montage erfolgt durch Aufziehen der Hülse auf das entblößte Kabelende und anschließendes Crimpen mit einem geeigneten Werkzeug. Die Hülse wird auf einem Gurt geliefert, was eine effiziente Handhabung und Lagerung ermöglicht. Die Verpackungseinheit beträgt 5.000 Stück, was für Großprojekte und Serienfertigungen geeignet ist. Die Verwendung eines Crimpautomaten gewährleistet eine gleichmäßige und reproduzierbare Verbindung, die die Qualität der Installation erhöht.

Vorteile im Betrieb
Die Aderendhülse bietet eine hohe mechanische Festigkeit und elektrische Leitfähigkeit, die für die Zuverlässigkeit elektrischer Anlagen entscheidend sind. Die galvanische Verzinnung verlängert die Lebensdauer und reduziert die Gefahr von Oxidation. Die wärmebeständige Ausführung bis 105 °C ermöglicht den Einsatz in Umgebungen mit erhöhter thermischer Belastung. Die DIN-Farbcode-Kennzeichnung erleichtert die Identifizierung und Fehlervermeidung bei der Installation. Die Lieferung auf Gurt ermöglicht eine effiziente Verarbeitung in der Produktion und im Handwerk.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	rot
Länge	8 mm
AWG	18
Innendurchmesser	3 mm
Für Querschnitt	1 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten.
Normen	AEH DIN 46228
Lieferform	auf Gurt
DIN Farbcode

---
