Aderendhülsen nach Rittal Farbcode content_copy

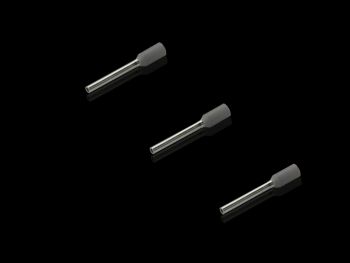

Die Aderendhülse AS 4050752 von Rittal ist ein Kabelschuh für die manuelle Konfektionierung von Leitungen mit einem Querschnitt von 0,14 mm². Sie ist speziell für feine, blank geführte Adern ausgelegt und wird in der Elektroinstallation sowie im Bereich der industriellen Verkabelung eingesetzt, wo eine sichere und dauerhafte Verbindung erforderlich ist. Das Produkt ist in loser Form verpackt und wird in Mengen von 500 Stück geliefert, was es für Serienmontagen und größere Projekte geeignet macht.

Aderendhülsen dienen der mechanischen und elektrischen Verbindung zwischen einem Kabel und einem Anschlusspunkt, etwa einem Terminal oder einer Schraubklemme. Die Aderendhülse AS 4050752 verfügt über einen Kunststoffkragen aus Polypropylen, der die Isolierung des Kabels schützt und eine saubere, ordentliche Verbindung ermöglicht. Der Kragen sorgt dafür, dass die isolierte Leitung nicht in die Klemme hineinragt, was die Sicherheit und die Zuverlässigkeit der Verbindung erhöht.

Funktionen und Ausstattung im Detail
Die Aderendhülse ist aus E-Cu (Elektro-Kupfer) gefertigt und galvanisch verzinnt, was eine gute elektrische Leitfähigkeit und Korrosionsschutz gewährleistet. Die Verzinnung verbessert die Kontaktqualität und verhindert Oxidation, insbesondere in feuchten oder aggressiven Umgebungen. Der Innendurchmesser beträgt 1,5 mm, was exakt auf den Querschnitt von 0,14 mm² abgestimmt ist, um eine feste, rissfreie Verbindung beim Crimpen zu gewährleisten. Die Länge der Hülse beträgt 8 mm, was für eine sichere Befestigung in Standardklemmen ausreicht.

Technik verständlich erklärt
Die Hülse ist wärmebeständig bis 105 °C, was bedeutet, dass sie auch bei erhöhten Temperaturen in elektrischen Schaltungen stabil bleibt. Dies ist besonders wichtig in Anlagen, in denen Wärmeentwicklung durch Stromfluss oder Umgebungsbedingungen auftreten kann. Die Zulassung nach AEH DIN 46228 sichert die Einhaltung der europäischen Normen für Aderendhülsen. Zudem ist das Produkt UL-zertifiziert, wenn es mit geeigneten Werkzeugen wie Crimpautomaten verwendet wird, was die Verwendung in Anlagen mit UL-Anforderungen ermöglicht.

Kompatibilität und Zubehör
Die Aderendhülse ist für den Einsatz mit Werkzeugen zur manuellen Konfektionierung vorgesehen, wie Crimpzangen oder Crimpautomaten. Die Verwendung eines geeigneten Werkzeugs ist entscheidend, um eine feste und dauerhafte Verbindung zu gewährleisten. Die Farbe grau entspricht dem Rittal Farbcode, der in der industriellen Elektroinstallation zur einheitlichen Kennzeichnung von Leitungen und Verbindern verwendet wird. Dies erleichtert die Identifizierung und Wartung von Anlagen.

Montage und Installation
Die Montage erfolgt durch Crimpen der Aderendhülse auf das blank gezeichnete Ende der Leitung. Dazu wird die Leitung in die Hülse eingelegt und mit einem Crimpwerkzeug verformt, sodass die Hülse fest um das Kabel schließt. Die Verwendung eines geeigneten Werkzeugs ist entscheidend, um eine feste und dauerhafte Verbindung zu gewährleisten. Die lose Verpackung ermöglicht eine flexible Nutzung, ohne dass die Hülse vorab in einer Verpackung fixiert ist.

Vorteile im Betrieb
Die Aderendhülse bietet eine zuverlässige elektrische Verbindung mit hohem mechanischen Halt. Die galvanische Verzinnung sorgt für Korrosionsschutz und verbessert die Kontaktqualität. Der Kunststoffkragen schützt die Isolierung und verhindert, dass die Leitung in die Klemme hineinragt. Die Zulassung nach DIN 46228 und die UL-Zertifizierung erweitern den Einsatzbereich in verschiedenen Branchen, insbesondere in der industriellen Elektroinstallation und in Anlagen mit hohen Sicherheitsanforderungen. Die Verpackungseinheit von 500 Stück eignet sich für Serienmontagen und reduziert die Montagezeit bei größeren Projekten.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	grau
Länge	8 mm
AWG	26
Innendurchmesser	1,5 mm
Für Querschnitt	0,14 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Lieferform	lose
Rittal Farbcode

---
