Aderendhülsen nach Rittal Farbcode content_copy

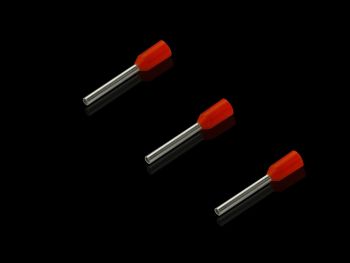

Aderendhülsen der Baureihe AS 4050761 von Rittal sind für die Drahtkonfektionierung konzipiert und eignen sich zur sicheren Verbindung von Leitern mit einem Querschnitt von 0,5 mm². Die Endhülsen bestehen aus E-Cu, galvanisch verzinnt, und verfügen über einen Kunststoffkragen aus Polypropylen, der eine sichere Isolierung und mechanische Stabilität gewährleistet. Die Farbe orange entspricht dem Rittal Farbcode, der eine eindeutige Zuordnung zu bestimmten Leitungsquerschnitten ermöglicht. Die Länge der Aderendhülse beträgt 10 mm, der Innendurchmesser 2,6 mm, was eine präzise Passung für Kabel mit AWG 20 gewährleistet. Die Wärmebeständigkeit bis 105 °C macht sie für Einsatzfälle in Umgebungen mit erhöhten Temperaturen geeignet, beispielsweise in Schaltschränken oder industriellen Anlagen.

Aderendhülsen dienen der sicheren und dauerhaften Verbindung von Kabeln an Klemmen, Steckverbindern oder anderen Anschlusspunkten. Sie verhindern ein Ausfransen der Leiter und sorgen für einen stabilen elektrischen Kontakt. Die Kunststoffkragen aus Polypropylen bieten eine zusätzliche Isolierung und schützen vor Kurzschlüssen, insbesondere in dicht belegten Schaltanlagen. Die Farbe orange ist im Rittal Farbcode standardisiert und hilft bei der schnellen Identifizierung des passenden Querschnitts.

Die Technik verstaendlich erklaert zeigt, dass die Aderendhülsen für den Einsatz mit Crimpwerkzeugen ausgelegt sind. Die galvanische Verzinnung des Kupfermaterials sorgt für eine gute elektrische Leitfähigkeit und Korrosionsschutz. Die Wärmebeständigkeit bis 105 °C ist entscheidend für den Einsatz in elektrischen Schaltanlagen, wo durch Stromfluss oder Umgebungstemperaturen erhöhte Wärmebelastungen auftreten können. Die UL-Zertifizierung in Verbindung mit geeigneten Werkzeugen, wie Crimpautomaten, bestätigt die Sicherheit und Zuverlässigkeit der Verbindung.

Kompatibilitaet und Zubehoer umfasst die Verwendung mit Werkzeugen wie Crimpautomaten, die für die sichere Verarbeitung der Aderendhülsen erforderlich sind. Die Endhülsen sind passend für die Werkzeuge mit den Artikelnummern 4051.205 und 4051.210, was eine kompatible Verarbeitung in Standardwerkzeugen gewährleistet. Die Norm AEH DIN 46228 definiert die geometrischen und funktionellen Anforderungen an Aderendhülsen, die hier erfüllt werden.

Die Montage und Installation erfolgt durch Crimpen der Aderendhülse auf das Kabelende, wobei die Verwendung eines geeigneten Crimpwerkzeugs sicherstellt, dass die Verbindung mechanisch stabil und elektrisch leitfähig ist. Die lose Lieferform ermöglicht eine flexible Verwendung, wobei die Verpackungseinheit 500 Stück umfasst. Die Aderendhülsen sind für den Einsatz in der Elektroinstallation, in der industriellen Automatisierung und in Schaltschränken geeignet.

Vorteile im Betrieb liegen in der hohen Zuverlässigkeit der Verbindung, der einfachen Identifizierung durch den Rittal Farbcode und der Widerstandsfähigkeit gegen mechanische Belastungen und Temperaturschwankungen. Die galvanische Verzinnung verlängert die Lebensdauer der Verbindung und reduziert das Risiko von Oxidation. Die Isolierung durch den Kunststoffkragen schützt vor Kurzschlüssen und erhöht die Sicherheit in elektrischen Anlagen.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	orange
Länge	10 mm
AWG	20
Innendurchmesser	2,6 mm
Für Querschnitt	0,5 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Passend für Artikel-Nr.	4051.205, 4051.210
Lieferform	lose
Rittal Farbcode

---
