Aderendhülsen nach Rittal Farbcode content_copy

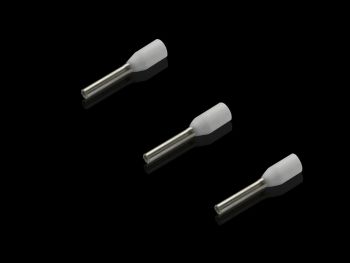

Die Aderendhülse AS 4050764 von Rittal ist ein Produkt für die Drahtkonfektionierung, speziell ausgelegt für Kabel mit einem Querschnitt von 0,75 mm² (entsprechend AWG 18). Sie dient der sicheren und dauerhaften Verbindung von Leitern an Klemmen oder anderen Anschlusspunkten, wobei die metallische Verbindung durch das Crimpen der Hülse auf den Leiter hergestellt wird. Die Hülse ist mit einem Kunststoffkragen aus Polypropylen versehen, der eine bessere Handhabung und eine sichere Positionierung beim Einsetzen in Klemmen ermöglicht. Die Farbe weiß entspricht dem Rittal Farbcode, der in der Elektroinstallation zur visuellen Unterscheidung von Leitungen verwendet wird.

Aderendhülsen sind unverzichtbar in der Elektro- und Automatisierungstechnik, wo eine zuverlässige elektrische Verbindung gefordert ist. Diese Hülse ist für den Einsatz in Installationen konzipiert, bei denen eine stabile und korrosionsbeständige Verbindung erforderlich ist. Die Verwendung von E-Cu (Elektrolytkupfer), das galvanisch verzinnt ist, gewährleistet eine hohe elektrische Leitfähigkeit und Widerstand gegen Oxidation. Die Wärmebeständigkeit bis 105 °C macht die Hülse für Anwendungen geeignet, bei denen erhöhte Temperaturen auftreten, beispielsweise in industriellen Umgebungen oder in Schaltschränken.

Funktionen und Ausstattung im Detail
Die Aderendhülse hat eine Länge von 8 mm und einen Innendurchmesser von 2,8 mm, was exakt auf den Querschnitt von 0,75 mm² abgestimmt ist. Der Kunststoffkragen aus Polypropylen sorgt für eine sichere Führung beim Einsetzen in Klemmen und verhindert ein Abrutschen. Die Hülse ist lose geliefert, was eine flexible Nutzung in verschiedenen Montagesituationen ermöglicht. Die Verpackungseinheit beträgt 500 Stück, was für größere Projekte oder Serienfertigungen geeignet ist.

Technik verständlich erklärt
Die Hülse besteht aus einem metallischen Teil aus verzinntem E-Cu, das für eine hohe elektrische Leitfähigkeit und Korrosionsbeständigkeit sorgt. Das Crimpen erfolgt mit geeigneten Werkzeugen, wie Crimpautomaten, um eine feste und dauerhafte Verbindung zu gewährleisten. Die Zertifizierung nach UL (UL + C-UL listed) in Verbindung mit entsprechenden Werkzeugen bestätigt die Sicherheit und Zuverlässigkeit der Verbindung. Die Norm AEH DIN 46228 legt die technischen Anforderungen für Aderendhülsen fest, die diese Hülse erfüllt.

Kompatibilität und Zubehör
Die Aderendhülse ist kompatibel mit den Werkzeugen der Rittal-Produktlinie, insbesondere mit den Crimpautomaten der Artikelnummern 4051.205, 4051.210 und 4050.452. Diese Werkzeuge ermöglichen eine präzise und reproduzierbare Crimpverbindung, die für die Zuverlässigkeit der elektrischen Anlage entscheidend ist. Die Verwendung der richtigen Werkzeuge ist Voraussetzung für die UL-Zertifizierung.

Montage und Installation
Die Montage erfolgt durch das Crimpen der Hülse auf den blanken Leiterabschnitt. Dazu wird der Leiter mit einem geeigneten Werkzeug, wie einem Crimpautomaten, in die Hülse eingelegt und anschließend die Hülse durch Druckverformung (Crimpen) fest auf den Leiter aufgebracht. Die Hülse wird dann in die entsprechende Klemme eingesetzt, wobei der Kunststoffkragen eine sichere Positionierung unterstützt.

Vorteile im Betrieb
Die Verwendung dieser Aderendhülse gewährleistet eine stabile und dauerhafte elektrische Verbindung, die auch unter Belastung durch Vibrationen oder Temperaturschwankungen hält. Die hohe Wärmebeständigkeit bis 105 °C und die Korrosionsbeständigkeit durch das verzinnte Kupfer erhöhen die Lebensdauer der Verbindung. Die Einhaltung der Norm AEH DIN 46228 und die UL-Zertifizierung sichern die Sicherheit und Zuverlässigkeit im Betrieb.

Die Hülse ist für den Einsatz in industriellen und elektrischen Installationen konzipiert, wo eine hohe Qualität und Zuverlässigkeit der Verbindungen gefordert ist. Die Farbe weiß ermöglicht eine einfache Identifizierung im Rahmen der Rittal-Farbcode-Systematik, was die Wartung und Fehlerdiagnose erleichtert.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	weiß
Länge	8 mm
AWG	18
Innendurchmesser	2,8 mm
Für Querschnitt	0,75 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Passend für Artikel-Nr.	4051.205, 4051.210, 4050.452
Lieferform	lose
Rittal Farbcode

---
