Aderendhülsen nach Rittal Farbcode content_copy

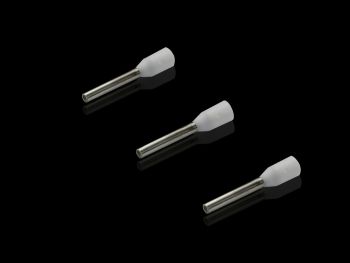

Die Aderendhülse AS 4050766 von Rittal ist ein Bauteil für die Drahtkonfektionierung, speziell ausgelegt für Leiterquerschnitte von 0,75 mm² (entspricht AWG 18). Sie dient zur sicheren und dauerhaften Verbindung von Kabeln mit Klemmen oder anderen Verbindungselementen, wobei der metallische Teil der Hülse den Draht umschließt und durch Crimpen fixiert wird. Die Hülse ist mit einem Kunststoffkragen aus Polypropylen versehen, der eine bessere Handhabung und eine sichere Einleitung in Klemmen ermöglicht. Die Farbe weiß entspricht dem Rittal Farbcode, der zur visuellen Unterscheidung von Leitungen in elektrischen Anlagen dient.

Aderendhülsen sind in der Elektroinstallation unverzichtbar, um mechanische Belastungen und Oxidation zu vermeiden. Die Hülse ist aus E-Cu (Elektro-Kupfer) gefertigt und galvanisch verzinnt, was eine gute Leitfähigkeit und Korrosionsbeständigkeit gewährleistet. Die Wärmebeständigkeit bis 105 °C macht sie für Anwendungen in Umgebungen mit erhöhter Temperatur geeignet, wie sie beispielsweise in Schaltschränken oder industriellen Steuerungen vorkommen. Die Länge beträgt 10 mm, der Innendurchmesser 2,8 mm, was die Passgenauigkeit für den vorgesehenen Leiterquerschnitt sichert.

Technik verstaendlich erklaert – Die Aderendhülse wird mit einem Crimptool oder Crimpautomat verarbeitet, wodurch der Draht fest in der Hülse fixiert wird. Die galvanische Verzinnung sorgt für eine stabile elektrische Verbindung und verhindert Oxidation. Der Kunststoffkragen aus Polypropylen ist nicht nur für die bessere Führung in Klemmen sinnvoll, sondern auch für die mechanische Stabilität. Die Zulassung nach AEH DIN 46228 sichert die Einhaltung der europäischen Normen für Aderendhülsen. Die UL-Zertifizierung gilt in Verbindung mit geeigneten Werkzeugen, wie Crimpautomaten, was die Sicherheit und Zuverlässigkeit der Verbindung in industriellen Anwendungen gewährleistet.

Kompatibilitaet und Zubehoer – Die Aderendhülse ist für die Verwendung mit Werkzeugen wie Crimpautomaten ausgelegt, die in der industriellen Fertigung und im Schaltschrankbau eingesetzt werden. Sie ist kompatibel mit den Rittal-Artikeln 4051.205, 4051.210 und 4050.452, was auf eine Standardisierung innerhalb des Herstellers hinweist. Die Verwendung mit diesen Werkzeugen gewährleistet eine gleichmäßige und reproduzierbare Crimpqualität.

Montage und Installation – Die Montage erfolgt durch Crimpen des Drahtes in die Hülse mit einem geeigneten Werkzeug. Die Hülse wird dabei so verformt, dass der Draht fest gehalten wird, ohne ihn zu beschädigen. Die lose Lieferform ermöglicht eine flexible Nutzung, wobei die Verpackungseinheit 500 Stück umfasst. Die Hülse ist für den Einsatz in Schaltschränken, Steuerungen und anderen elektrischen Anlagen konzipiert, wo eine sichere und dauerhafte Verbindung erforderlich ist.

Vorteile im Betrieb – Die Verwendung von Aderendhülsen reduziert das Risiko von Kontaktfehlern, da die Verbindung mechanisch stabil und elektrisch leitfähig bleibt. Die galvanische Verzinnung und die Wärmebeständigkeit bis 105 °C erhöhen die Lebensdauer der Verbindung, insbesondere in belasteten Umgebungen. Die einheitliche Farbe weiß nach Rittal Farbcode erleichtert die Identifizierung und Dokumentation von Leitungen in komplexen Anlagen.

Die Aderendhülse AS 4050766 ist somit ein zuverlässiges Bauteil für die professionelle Elektroinstallation, das den Anforderungen an Sicherheit, Leitfähigkeit und Langlebigkeit gerecht wird. Die Zulassung nach AEH DIN 46228 und die UL-Zertifizierung in Verbindung mit geeigneten Werkzeugen unterstreichen die Qualität und Zuverlässigkeit des Produkts.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	weiß
Länge	10 mm
AWG	18
Innendurchmesser	2,8 mm
Für Querschnitt	0,75 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Passend für Artikel-Nr.	4051.205, 4051.210, 4050.452
Lieferform	lose
Rittal Farbcode

---
