Aderendhülsen nach Rittal Farbcode content_copy

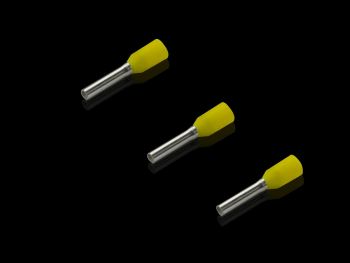

Aderendhülsen der Marke Rittal, Typ AS 4050769, sind für die Drahtkonfektionierung konzipiert und eignen sich insbesondere für die Verarbeitung von Kabeln mit einem Querschnitt von 1 mm² (entsprechend AWG 18). Diese blank-isolierten Aderendhülsen sind in gelber Farbe ausgeführt und verfügen über einen Kunststoffkragen aus Polypropylen, der eine sichere und saubere Verbindung gewährleistet. Die Hülsen sind lose geliefert und in einer Verpackungseinheit von 500 Stück erhältlich.

Aderendhülsen dienen der mechanischen und elektrischen Verbindung von Kabeln an Schraubklemmen oder anderen Anschlusspunkten. Sie verhindern ein Ausfransen der Kupferader und sorgen für einen stabilen Kontakt. Die gelbe Farbe entspricht dem Rittal Farbcode, der in der Elektroinstallation zur visuellen Unterscheidung von Leitungen und Verbindungen verwendet wird.

Funktionen und Ausstattung im Detail
Die Aderendhülsen bestehen aus E-Cu (Elektro-Kupfer), das galvanisch verzinnt ist, um Korrosion zu vermeiden und eine gute Leitfähigkeit zu gewährleisten. Der Kunststoffkragen aus Polypropylen schützt die Isolierung des Kabels und ermöglicht eine saubere Einleitung in die Klemme. Die Länge der Hülsen beträgt 8 mm, der Innendurchmesser 3 mm, was eine optimale Passform für Kabel mit 1 mm² Querschnitt gewährleistet. Die Wärmebeständigkeit bis 105 °C macht sie für Anwendungen in Umgebungen mit erhöhten Temperaturen geeignet.

Technik verständlich erklärt
Die galvanische Verzinnung des Kupfermaterials sorgt für eine hohe Korrosionsbeständigkeit und verhindert Oxidation, was die Lebensdauer der Verbindung verlängert. Der Kunststoffkragen aus Polypropylen ist widerstandsfähig gegen mechanische Belastungen und chemische Einflüsse. Die Zertifizierung nach AEH DIN 46228 sichert die Einhaltung der europäischen Normen für Aderendhülsen. Zudem sind die Hülsen UL-zertifiziert, wenn sie mit geeigneten Werkzeugen wie Crimpautomaten verarbeitet werden.

Kompatibilität und Zubehör
Die Aderendhülsen sind speziell für die Verwendung mit Werkzeugen wie Crimpautomaten ausgelegt. Sie passen zu den Werkzeugen mit den Artikelnummern 4051.205, 4051.210 und 4050.452. Die Verwendung mit diesen Werkzeugen gewährleistet eine präzise und zuverlässige Verarbeitung.

Montage und Installation
Die Montage erfolgt durch Crimpen der Aderendhülse auf das Kabelende. Dazu wird das Kabelende in die Hülse eingeführt und mit einem geeigneten Crimpwerkzeug verformt, sodass eine feste Verbindung entsteht. Die gelbe Farbe unterstützt die Identifizierung der Leitung im Installationsprozess.

Vorteile im Betrieb
Die Aderendhülsen bieten eine zuverlässige elektrische Verbindung, die auch unter mechanischer Belastung stabil bleibt. Die Verzinnung erhöht die Korrosionsbeständigkeit, und die Wärmebeständigkeit bis 105 °C ermöglicht den Einsatz in industriellen Umgebungen. Die Verwendung des Rittal Farbcodes erleichtert die Planung und Wartung von Elektroinstallationen.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	gelb
Länge	8 mm
AWG	18
Innendurchmesser	3 mm
Für Querschnitt	1 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Passend für Artikel-Nr.	4051.205, 4051.210, 4050.452
Lieferform	lose
Rittal Farbcode

---
