Aderendhülsen nach Rittal Farbcode content_copy

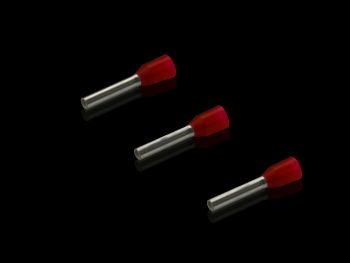

Die Aderendhülse AS 4050774 von Rittal ist ein Bauteil für die Drahtkonfektionierung, speziell ausgelegt für Kabel mit einem Querschnitt von 1,5 mm². Sie dient der sicheren und dauerhaften Verbindung von blanken Leitern an Klemmen oder anderen Anschlusspunkten. Die Hülse ist lose geliefert und in einer Packungseinheit von 500 Stück verfügbar. Ihr Einsatz erfolgt insbesondere in der Elektroinstallation, bei der Verkabelung von Schaltschränken und in der industriellen Elektrotechnik, wo eine zuverlässige mechanische und elektrische Verbindung gefordert ist.

Aderendhülsen für Drahtkonfektionierung sind standardisierte Bauteile, die das Ende eines Kabels abschließen und vor mechanischem Verschleiß sowie Oxidation schützen. Die AS 4050774 ist für den Querschnitt 1,5 mm² ausgelegt, was einem AWG-Standard von 16 entspricht. Dieser Wert ist entscheidend für die Auswahl der richtigen Hülse, um eine optimale Passform und eine sichere Verbindung zu gewährleisten. Die Hülse hat eine Länge von 10 mm und einen Innendurchmesser von 3,5 mm, was die Verarbeitung mit geeigneten Crimptools ermöglicht.

Material und Wärmebeständigkeit sind entscheidende Merkmale für die Funktionalität. Die Hülse besteht aus E-Cu (Elektro-Kupfer), das galvanisch verzinnt ist, um Korrosion zu vermeiden und eine gute elektrische Leitfähigkeit zu gewährleisten. Der Kunststoffkragen ist aus Polypropylen gefertigt, einem robusten und wärmebeständigen Polymer. Die Hülse ist wärmebeständig bis 105 °C, was sie für Anwendungen in Umgebungen mit erhöhter Temperatur geeignet macht, wie sie in elektrischen Schaltanlagen oder industriellen Geräten vorkommen.

Rittal Farbcode ist ein standardisiertes Kennzeichnungssystem, das die schnelle Identifizierung der richtigen Hülse für den jeweiligen Leiterquerschnitt ermöglicht. Die AS 4050774 ist rot, was laut Rittal-Farbcode dem Querschnitt 1,5 mm² entspricht. Diese Farbcodierung erleichtert die Auswahl und reduziert Fehler bei der Montage.

Die Hülse ist UL-zertifiziert, wobei die Zertifizierung in Verbindung mit geeigneten Werkzeugen wie Crimpautomaten erfolgt. Dies bedeutet, dass die Hülse die Anforderungen der UL-Normen erfüllt, wenn sie mit den entsprechenden Werkzeugen verarbeitet wird. Die Zertifizierung sichert die elektrische Sicherheit und Zuverlässigkeit der Verbindung.

Normen und Kompatibilität sind ebenfalls wichtig. Die Aderendhülse entspricht der Norm AEH DIN 46228, die für Aderendhülsen in der Elektrotechnik gilt. Sie ist kompatibel mit den Werkzeugen der Artikelnummern 4051.205 und 4051.210, die ebenfalls von Rittal angeboten werden. Diese Werkzeuge sind für die Crimpverbindung ausgelegt und gewährleisten eine feste und dauerhafte Verbindung.

Die Lieferform ist lose, was bedeutet, dass die Hülse nicht in einer vorgefertigten Verpackung oder auf einem Band geliefert wird, sondern einzeln entnommen werden kann. Die Verpackungseinheit beträgt 500 Stück, was für Großprojekte oder Serienfertigungen geeignet ist. Die Hülse ist nicht mit weiteren Komponenten oder Werkzeugen verbunden, sondern dient allein als Verbindungselement.

Funktionen und Ausstattung im Detail umfassen die Kombination aus metallischer Hülse und Kunststoffkragen. Der Kragen dient der mechanischen Stabilisierung und verhindert das Abrutschen der Hülse beim Einsetzen in eine Klemme. Die galvanische Verzinnung des Kupfermaterials sorgt für eine korrosionsbeständige Oberfläche, die die Lebensdauer der Verbindung verlängert.

Technik verständlich erklärt bedeutet, dass die Hülse nicht nur die elektrische Leitfähigkeit gewährleistet, sondern auch die mechanische Festigkeit. Die Crimpverbindung, die durch das Werkzeug erzeugt wird, verbindet das Kabel mit der Hülse durch eine kalte Verformung, wodurch eine feste, dauerhafte und elektrisch leitfähige Verbindung entsteht. Die Wärmebeständigkeit bis 105 °C ermöglicht den Einsatz in Umgebungen mit erhöhter thermischer Belastung, ohne dass die mechanischen oder elektrischen Eigenschaften beeinträchtigt werden.

Vorteile im Betrieb liegen in der Zuverlässigkeit und der Standardisierung. Die Verwendung von Rittal-Aderendhülsen nach Farbcode reduziert Fehler bei der Auswahl und Montage. Die UL-Zertifizierung und die Norm AEH DIN 46228 gewährleisten die Einhaltung von Sicherheits- und Qualitätsstandards. Die Verwendung mit spezifischen Werkzeugen (Artikelnummern 4051.205 und 4051.210) sorgt für eine optimale Verarbeitung und eine langfristig stabile Verbindung.

Montage und Installation erfolgen mit einem Crimptool, das die Hülse auf das Kabel aufbringt. Die Hülse wird über das Kabel gesteckt und anschließend mit dem Werkzeug vercrimpt. Die Verbindung ist dann für den Einsatz in Klemmen oder anderen Anschlusspunkten geeignet. Die lose Lieferform ermöglicht eine flexible Nutzung, insbesondere in Projekten mit hohem Verbrauch.

Kompatibilität und Zubehör umfasst die Verwendung mit den Werkzeugen 4051.205 und 4051.210, die speziell für die Verarbeitung dieser Hülse ausgelegt sind. Die Hülse ist nicht mit weiteren Zubehörteilen verbunden, sondern dient als eigenständiges Bauteil. Die Kompatibilität mit den Werkzeugen ist entscheidend für eine sichere und dauerhafte Verbindung.

Die Aderendhülse AS 4050774 ist somit ein standardisiertes, zuverlässiges Bauteil für die Elektroinstallation, das die Anforderungen an Sicherheit, Qualität und Funktionalität erfüllt. Ihre Verwendung in Verbindung mit geeigneten Werkzeugen gewährleistet eine dauerhafte und elektrisch leitfähige Verbindung, die in industriellen und elektrischen Anlagen gefordert ist.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	rot
Länge	10 mm
AWG	16
Innendurchmesser	3,5 mm
Für Querschnitt	1,5 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Passend für Artikel-Nr.	4051.205, 4051.210
Lieferform	lose
Rittal Farbcode

---
