Aderendhülsen nach Rittal Farbcode content_copy

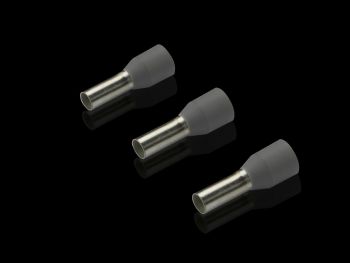

Die Aderendhülse AS 4050782 von Rittal ist ein Bauteil für die Drahtkonfektionierung, speziell ausgelegt für Kabel mit einem Querschnitt von 4 mm² (entsprechend AWG 12). Sie dient zur sicheren und dauerhaften Verbindung von Leitern in elektrischen Anlagen, insbesondere in der industriellen Elektrotechnik und bei der Montage von Steuerungs- und Verteilungssystemen. Die Hülse wird lose geliefert und ist in einer Verpackungseinheit von 500 Stück erhältlich.

Einsatzbereiche
Die Aderendhülse ist für den Einsatz in elektrischen Installationen konzipiert, wo eine stabile und korrosionsbeständige Verbindung zwischen Kabel und Terminal erforderlich ist. Sie eignet sich insbesondere für Anwendungen in Schaltschränken, Steuerungen, Maschinenbau und industriellen Anlagen, wo eine hohe mechanische Belastbarkeit und thermische beständigkeit gefordert sind. Die Verwendung erfolgt in Verbindung mit Crimpwerkzeugen, wie Crimpautomaten, um eine zuverlässige Verbindung herzustellen.

Funktionen und Ausstattung im Detail
Die Aderendhülse besteht aus E-Cu (Elektro-Kupfer), das galvanisch verzinnt ist, um eine hohe Korrosionsbeständigkeit und eine gute elektrische Leitfähigkeit zu gewährleisten. Der Kunststoffkragen aus Polypropylen sorgt für eine sichere Isolierung und verhindert das Berühren leitfähiger Teile. Die Farbe grau entspricht dem Rittal Farbcode, der für eine einheitliche Kennzeichnung in Systemen von Rittal verwendet wird. Die Länge der Hülse beträgt 8 mm, der Innendurchmesser 4,8 mm, was eine optimale Passform für Kabel mit 4 mm² Querschnitt ermöglicht.

Technik verständlich erklärt
Die Wärmebeständigkeit bis 105 °C macht die Aderendhülse für Einsatzbedingungen geeignet, bei denen erhöhte Temperaturen auftreten, wie sie beispielsweise in geschlossenen Schaltschränken oder bei hoher Lastbelastung vorkommen. Die galvanische Verzinnung schützt das Kupfer vor Oxidation und sorgt für eine dauerhafte elektrische Leitfähigkeit. Die Verwendung von Polypropylen für den Kunststoffkragen gewährleistet eine hohe mechanische Festigkeit und chemische beständigkeit. Die UL-Zertifizierung in Verbindung mit geeigneten Werkzeugen bestätigt die Sicherheit und Zuverlässigkeit der Verbindung.

Kompatibilität und Zubehör
Die Aderendhülse ist für den Einsatz mit Crimpwerkzeugen, insbesondere Crimpautomaten, ausgelegt. Die Zertifizierung nach AEH DIN 46228 sichert die Einhaltung der relevanten Normen für elektrische Verbindungen. Die Verwendung in Verbindung mit Rittal-Systemen ist durch den Rittal Farbcode unterstützt, der eine einheitliche Kennzeichnung ermöglicht.

Montage und Installation
Die Montage erfolgt durch Crimpen der Aderendhülse auf das Kabelende mit einem geeigneten Werkzeug. Die Verbindung muss sicher und dicht sein, um eine zuverlässige elektrische Leitung zu gewährleisten. Die lose Lieferform ermöglicht eine flexible Nutzung und Lagerung. Die Verpackungseinheit von 500 Stück ist für den Einsatz in industriellen Montageumgebungen geeignet.

Vorteile im Betrieb
Die Aderendhülse bietet eine hohe mechanische und thermische Belastbarkeit, was eine lange Lebensdauer und Zuverlässigkeit in anspruchsvollen Umgebungen gewährleistet. Die galvanische Verzinnung und der Kunststoffkragen sorgen für eine hohe Korrosionsbeständigkeit und elektrische Sicherheit. Die Einhaltung der Norm AEH DIN 46228 und die UL-Zertifizierung garantieren die Sicherheit und Qualität der Verbindung. Die einheitliche Farbgebung nach Rittal Farbcode erleichtert die Identifizierung und Organisation in komplexen Anlagen.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	grau
Länge	8 mm
AWG	12
Innendurchmesser	4,8 mm
Für Querschnitt	4 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Lieferform	lose
Rittal Farbcode

---
