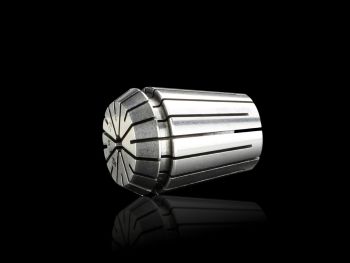

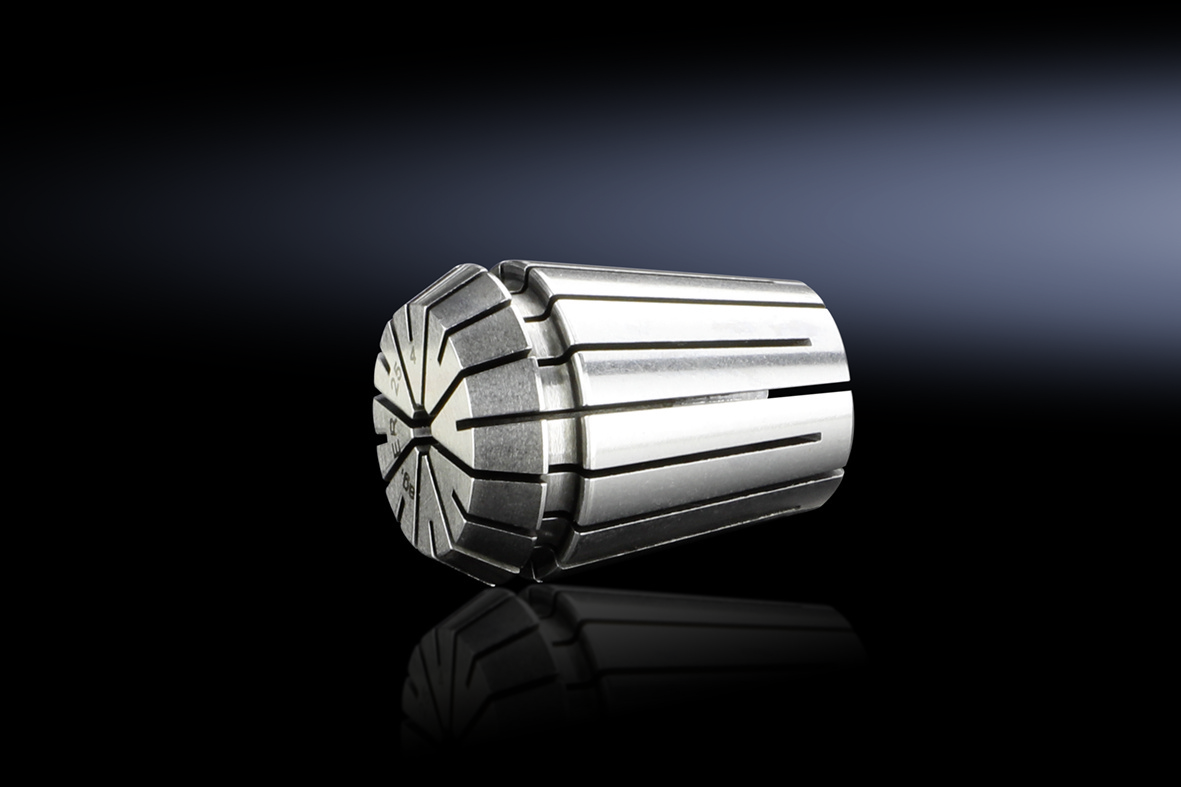

Rittal 4050823 Spannzange für Bohrer content_copy

Die Spannzange AS 4050823 von Rittal ist ein Systemzubehör für die sichere und präzise Aufnahme von Bohrern im Durchmesserbereich von 3,1 bis 4 mm. Sie wird speziell für die Perforex Bearbeitungscenter BC und das Perforex Milling Terminal MT eingesetzt, wo sie als elastische Spannzange die Werkzeuge im Werkzeugspannfutter sicher fixiert. Die Ausführung erfolgt im ER25-Standard, einem weit verbreiteten Normformat für Werkzeugspannungen in der industriellen Fertigung. Die elastische Konstruktion ermöglicht eine zuverlässige, aber dennoch flexible Befestigung des Werkzeugs, wodurch eine hohe Drehgenauigkeit und minimale Vibrationen während der Bearbeitung gewährleistet werden.

Einsatzbereiche
Die Spannzange ist für den Einsatz in industriellen Bohr- und Fräsanwendungen konzipiert, insbesondere in den Perforex-Systemen von Rittal. Diese Systeme werden häufig in der Montage und im Schaltschrankbau eingesetzt, wo präzise Bohr- und Fräsarbeiten an Metallplatten erforderlich sind. Die Spannzange gewährleistet dabei eine sichere und wiederholbare Werkzeugspannung, die für die Qualität der Bearbeitung entscheidend ist.

Funktionen und Ausstattung im Detail
Die Spannzange ist als elastische Spannzange ausgeführt, was bedeutet, dass sie durch eine elastische Deformation des Spannringes das Werkzeug sicher umschließt. Die Passung erfolgt für Bohrer mit einem Durchmesser von 3,1 bis 4 mm, wobei die elastische Konstruktion eine gute Anpassung an leichte Abweichungen im Werkzeugdurchmesser ermöglicht. Die Ausführung ER25 ist ein Standard für Werkzeugspannungen in der industriellen Fertigung und gewährleistet eine kompatible Verbindung mit entsprechenden Werkzeugspannfuttern. Die Spannzange ist für den Einsatz in Maschinen konzipiert, die Bohr- und Fräsarbeiten durchführen, und dient ausschließlich der Werkzeugaufnahme.

Technik verständlich erklärt
Die elastische Spannzange arbeitet nach dem Prinzip der elastischen Deformation: Beim Einführen des Bohrers in die Spannzange wird der Spannring leicht zusammengedrückt und passt sich dem Werkzeugdurchmesser an. Nach dem Einführen spannt sich der Ring wieder elastisch um das Werkzeug, wodurch eine feste Verbindung entsteht. Die Ausführung ER25 ist ein Normformat, das in vielen Werkzeugspannsystemen verwendet wird und eine standardisierte Montage ermöglicht. Die Spannzange ist nicht für manuelle Handarbeit vorgesehen, sondern für den Einsatz in Maschinen, die Werkzeuge automatisch oder halbautomatisch wechseln.

Kompatibilität und Zubehör
Die Spannzange ist speziell für die Perforex Bearbeitungscenter BC und das Perforex Milling Terminal MT entwickelt. Diese Systeme sind Teil der Perforex-Produktfamilie von Rittal und dienen der automatisierten Bohr- und Fräsarbeit in Schaltschränken und anderen metallischen Bauteilen. Die Spannzange ist nicht für andere Maschinen oder Werkzeugspannsysteme vorgesehen, es sei denn, diese unterstützen ebenfalls das ER25-Format.

Montage und Installation
Die Montage erfolgt durch Einführen des Bohrers in die Spannzange, die in das Werkzeugspannfutter der Maschine eingesetzt wird. Die Spannzange wird dabei in das Futter eingeschoben und durch das Futter selbst gespannt, wodurch der Bohrer fixiert wird. Die Installation erfolgt ohne zusätzliche Werkzeuge oder Montagehilfen; die Spannzange ist direkt in das Futter einsetzbar. Die Verwendung erfolgt ausschließlich in den genannten Perforex-Systemen.

Vorteile im Betrieb
Die elastische Konstruktion der Spannzange gewährleistet eine hohe Drehgenauigkeit und minimiert Vibrationen während der Bearbeitung. Die Passung für Bohrer von 3,1 bis 4 mm ermöglicht die Verwendung verschiedener Werkzeugdurchmesser innerhalb dieses Bereichs, wodurch die Flexibilität im Betrieb erhöht wird. Die Verwendung im ER25-Format gewährleistet eine universelle Kompatibilität mit den entsprechenden Werkzeugspannfuttern in den Perforex-Systemen. Die Spannzange ist für den industriellen Einsatz ausgelegt und bietet eine zuverlässige Werkzeugbefestigung, die für die Qualität der Bearbeitung entscheidend ist.

Allgemein
Ausführung	ER25
Passend für Ø	3,1 ‐ 4 mm

---
