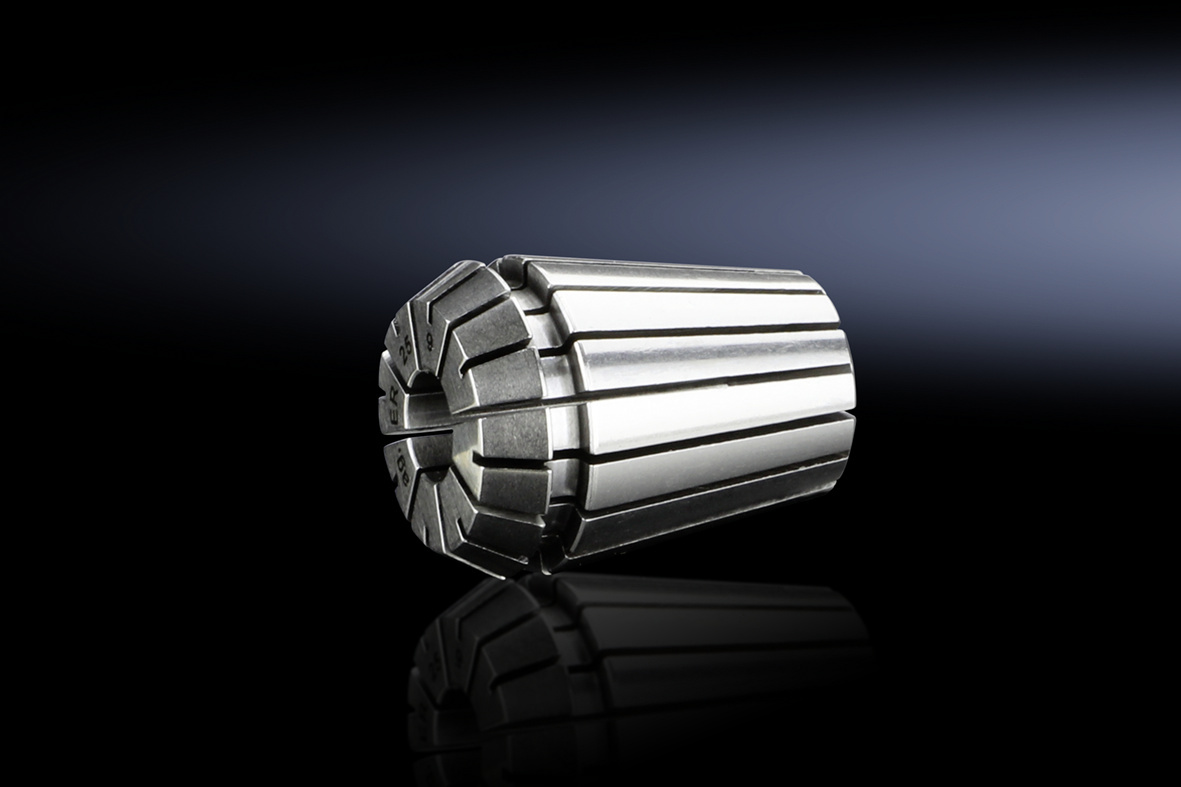

Rittal 4050828 Spannzange für Bohrer content_copy

Die Rittal Spannzange AS 4050828 ist ein Systemzubehör für die sichere Aufnahme von Bohrern und Fräsern in Perforex Bearbeitungscentern BC sowie im Perforex Milling Terminal MT. Die Spannzange ist als elastische Ausführung im Format ER25 konzipiert und ermöglicht eine präzise und stabile Befestigung von Werkzeugen mit einem Durchmesser zwischen 8,1 mm und 9 mm. Die elastische Konstruktion sorgt für eine gleichmäßige Spannung und minimiert das Risiko von Werkzeugverschleiß oder -bruch durch ungleichmäßige Belastung. Die Spannzange ist speziell für die Verwendung in industriellen Bearbeitungssystemen ausgelegt, wo hohe Präzision und Zuverlässigkeit erforderlich sind.

Einsatzbereiche
Die Spannzange wird in der industriellen Fertigung eingesetzt, insbesondere in Systemen der Perforex-Bearbeitungstechnik. Sie ist für die Verwendung in Bearbeitungscentern BC und im Milling Terminal MT vorgesehen, wo sie Bohrer und Fräser sicher hält. Die Anwendung erfolgt in Umgebungen, in denen präzise Bohr- und Fräsarbeiten an Metall- oder Kunststoffteilen durchgeführt werden. Die Spannzange ist Teil eines modularen Werkzeugsystems, das auf die spezifischen Anforderungen der Perforex-Technologie abgestimmt ist.

Funktionen und Ausstattung im Detail
Die Spannzange AS 4050828 ist als elastische Spannzange im ER25-Format ausgeführt. Diese Bauform ermöglicht eine sichere und gleichmäßige Spannung des Werkzeugs über den gesamten Durchmesserbereich von 8,1 bis 9 mm. Die elastische Konstruktion sorgt dafür, dass das Werkzeug auch bei geringen Abweichungen im Durchmesser sicher gehalten wird, was die Werkzeuglebensdauer verlängert und die Bearbeitungsqualität verbessert. Die Spannzange ist für den Einsatz in automatisierten Fertigungssystemen konzipiert, wo schnelle Werkzeugwechsel und hohe Wiederholgenauigkeit gefordert sind.

Technik verständlich erklärt
Die Bezeichnung ER25 bezieht sich auf das Standardformat für Spannzangen in der Werkzeugmaschinenindustrie. Diese Norm ermöglicht die Verwendung in verschiedenen Werkzeugmaschinen, die das ER-System unterstützen. Die elastische Ausführung bedeutet, dass die Spannzange nicht nur durch mechanische Kraft, sondern durch eine elastische Deformation des Materials das Werkzeug umschließt. Dies führt zu einer gleichmäßigen Kraftverteilung und reduziert die Gefahr von Werkzeugbruch. Die Passung für Durchmesser von 8,1 bis 9 mm ist speziell für Bohrer und Fräser in diesem Größenbereich ausgelegt, die häufig in der industriellen Fertigung eingesetzt werden.

Kompatibilität und Zubehör
Die Spannzange ist speziell für die Perforex Bearbeitungscenter BC und das Perforex Milling Terminal MT entwickelt. Diese Systeme sind Teil der Perforex-Technologie von Rittal und dienen der präzisen Bearbeitung von Schaltschränken und Gehäusen. Die Spannzange ist kompatibel mit Werkzeugen, die im Durchmesserbereich von 8,1 bis 9 mm liegen, und kann in Kombination mit anderen Werkzeugen des Perforex-Systems eingesetzt werden.

Montage und Installation
Die Spannzange wird in das Werkzeugsystem der Perforex-Bearbeitungseinheiten eingesetzt. Die Montage erfolgt durch Einsetzen in den Werkzeughalter des Bearbeitungszentrums, wobei die Spannzange durch den Spannmechanismus des Systems aktiviert wird. Die elastische Konstruktion sorgt dafür, dass das Werkzeug sicher und präzise gehalten wird. Es gibt keine speziellen Montageanweisungen oder Werkzeuge, die für die Installation erforderlich sind. Die Spannzange ist als Einzelstück verpackt und kann direkt in das System eingesetzt werden.

Vorteile im Betrieb
Die elastische Spannung sorgt für eine gleichmäßige Kraftverteilung auf das Werkzeug, was die Lebensdauer des Werkzeugs verlängert und die Bearbeitungsqualität verbessert. Die Passung für den Durchmesserbereich 8,1 bis 9 mm ermöglicht die Verwendung einer Vielzahl von Bohrern und Fräsern ohne zusätzliche Anpassungen. Die Kompatibilität mit den Perforex-Systemen gewährleistet eine nahtlose Integration in bestehende Fertigungslinien. Die Spannzange ist robust und für den industriellen Einsatz ausgelegt, wodurch sie auch bei hohen Belastungen zuverlässig funktioniert.

Allgemein
Ausführung	ER25
Passend für Ø	8,1 ‐ 9 mm

---
