Rittal 4051525 Aderendhülsen nach DIN Farbcode content_copy

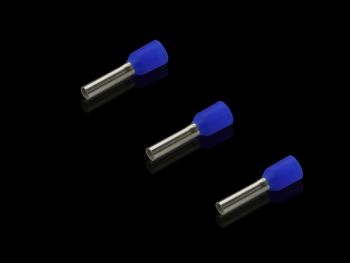

Die Aderendhülse AS 4051525 von Rittal ist ein Produkt zur Drahtkonfektionierung, speziell für Leiterquerschnitte von 2,5 mm² ausgelegt. Sie dient der sicheren und dauerhaften Verbindung von Kabeln mit Schraubklemmen oder anderen Verbindungselementen in elektrischen Anlagen. Die Hülse ist mit einem Kunststoffkragen ausgestattet, der eine saubere und isolierte Endabschlussform gewährleistet. Die Farbe blau entspricht dem DIN Farbcode, der in der Elektroinstallation zur Kennzeichnung von Leitern verwendet wird. Die Hülse hat eine Länge von 10 mm und ist für den Einsatz mit Werkzeugen wie Crimpautomaten konzipiert, wobei die UL-Zertifizierung in Verbindung mit geeigneten Werkzeugen gegeben ist.

Aderendhülsen werden in der Elektroinstallation eingesetzt, um die Enden von Kabeln zu verarbeiten, sodass sie sicher in Schraubklemmen oder anderen Verbindungselementen sitzen. Die blank-isolierte Ausführung mit Kunststoffkragen ermöglicht eine saubere und mechanisch stabile Verbindung, die vor mechanischen Beschädigungen und Kurzschlüssen schützt. Die Hülse ist für den Querschnitt 2,5 mm² (entspricht AWG 14) ausgelegt, was sie für eine Vielzahl von Anwendungen in der industriellen und Gebäudeelektrotechnik geeignet macht.

Funktionen und Ausstattung im Detail umfassen ein Material aus E-Cu, das galvanisch verzinnt ist, um Korrosion zu vermeiden und eine gute elektrische Leitfähigkeit zu gewährleisten. Der Kunststoffkragen besteht aus Polypropylen, einem widerstandsfähigen Kunststoff, der mechanische Belastungen und Umwelteinflüsse gut übersteht. Die Innendurchmesser beträgt 4,2 mm, was eine passgenaue Aufnahme des Kabels ermöglicht. Die Hülse ist wärmebeständig bis 105 °C, was sie für den Einsatz in Umgebungen mit erhöhter Wärmebelastung geeignet macht.

Technik verständlich erklärt zeigt, dass die Aderendhülse durch das Crimpen mit einem Werkzeug wie einem Crimpautomaten auf das Kabel aufgebracht wird. Dabei wird das Kabelende in die Hülse eingelegt und die Hülse durch das Werkzeug verformt, sodass eine feste mechanische und elektrische Verbindung entsteht. Der Kunststoffkragen sorgt dafür, dass die isolierte Endfläche des Kabels nicht beschädigt wird und eine sichere Isolation gewährleistet ist. Die Zertifizierung nach AEH DIN 46228 sichert die Konformität mit den geltenden Normen für Aderendhülsen.

Kompatibilität und Zubehör bezieht sich auf die Verwendung mit Werkzeugen wie Crimpautomaten, die für die Verarbeitung von Aderendhülsen erforderlich sind. Die Hülse ist passend für die Artikelnummern 4051.205 und 4051.210, was auf eine Verwendung in einem System von Rittal-Produkten hindeutet. Die UL-Zertifizierung in Verbindung mit geeigneten Werkzeugen gewährleistet die Sicherheit und Zuverlässigkeit der Verbindung.

Montage und Installation erfolgt durch das Crimpen der Hülse auf das Kabelende. Dazu wird das Kabelende in die Hülse eingelegt und mit einem Crimpwerkzeug verformt. Die Hülse wird dabei so verformt, dass sie das Kabel fest umschließt. Die Verwendung eines geeigneten Werkzeugs ist entscheidend, um eine sichere und dauerhafte Verbindung zu gewährleisten. Die Hülse ist lose geliefert, in einer Verpackungseinheit von 1.000 Stück, die in 10 Verpackungseinheiten zu je 100 Stück unterteilt ist.

Vorteile im Betrieb liegen in der mechanischen Stabilität, der elektrischen Zuverlässigkeit und der einfachen Handhabung. Die wärmebeständige Ausführung ermöglicht den Einsatz in Umgebungen mit erhöhter Temperatur. Die DIN-Farbcode-Kennzeichnung erleichtert die Identifizierung und Verkabelung in komplexen Anlagen. Die Verwendung von Aderendhülsen reduziert das Risiko von Kurzschlüssen und verbessert die Langzeitstabilität der Verbindung.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	blau
Länge	10 mm
AWG	14
Innendurchmesser	4,2 mm
Für Querschnitt	2,5 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Passend für Artikel-Nr.	4051.205, 4051.210
Lieferform	lose (10 VE à 100 Stück)
DIN Farbcode

---
