Aderendhülsen nach Rittal Farbcode content_copy

Die Aderendhülse AS 4051599 von Rittal ist ein Kabelschuh für den Einsatz in elektrischen Installationen, speziell konzipiert für die Verwendung mit Crimpautomaten. Das Produkt ist für einen Leiterquerschnitt von 0,75 mm² ausgelegt und entspricht der AWG-Bezeichnung 18. Mit einer Länge von 8 mm und einem Innendurchmesser von 2,8 mm bietet es eine präzise Passform für die zu verarbeitenden Kabel. Die Hülse ist weiß lackiert und verfügt über einen Kunststoffkragen aus Polypropylen, der eine sichere Isolierung und mechanische Stabilität gewährleistet. Die Materialbasis besteht aus E-Cu, galvanisch verzinnt, was eine gute elektrische Leitfähigkeit und Korrosionsbeständigkeit bietet. Die Wärmebeständigkeit bis 105 °C macht das Bauteil für Anwendungen in Umgebungen mit erhöhten Temperaturen geeignet.

Aderendhülsen dienen zur sicheren und dauerhaften Verbindung von Kabeln mit elektrischen Komponenten, insbesondere in industriellen und technischen Anlagen. Sie werden durch Crimpverfahren an den Kabelenden befestigt, wobei die mechanische Festigkeit und elektrische Kontinuität gewährleistet sind. Die Verwendung mit Crimpautomaten ermöglicht eine hohe Produktivität und gleichmäßige Qualität bei der Montage, insbesondere in Serienfertigungen oder bei umfangreichen Installationen.

Crimpautomaten sind Werkzeuge, die für die automatisierte oder halbautomatisierte Verarbeitung von Kabelschuhen vorgesehen sind. Die Aderendhülse AS 4051599 ist speziell für diese Werkzeuge entwickelt und erfüllt die Anforderungen an Präzision und Passgenauigkeit. Die UL-Zertifizierung in Verbindung mit geeigneten Werkzeugen sichert die Konformität mit internationalen Sicherheitsstandards, insbesondere in Anwendungen, die hohe elektrische Zuverlässigkeit erfordern.

Technik verstaendlich erklaert: Die Hülse besteht aus einem metallischen Kern aus E-Cu, der galvanisch verzinnt ist, um Oxidation und Korrosion zu vermeiden. Der Kunststoffkragen aus Polypropylen sorgt für eine elektrische Isolierung und schützt die Umgebung vor Kurzschlüssen. Die Farbe weiß entspricht dem Rittal Farbcode, der eine visuelle Identifizierung des Querschnitts ermöglicht. Die Wärmebeständigkeit bis 105 °C ist entscheidend für den Einsatz in Umgebungen mit erhöhter thermischer Belastung, wie beispielsweise in Schaltschränken oder industriellen Steuerungen.

Normen und Zulassungen: Die Aderendhülse erfüllt die Norm AEH DIN 46228, die für Kabelschuhe in der Elektrotechnik gilt. Zudem ist sie UL-zertifiziert, was die Sicherheit und Zuverlässigkeit in Anwendungen mit hohen Anforderungen bestätigt. Die Zulassung erfolgt in Verbindung mit geeigneten Werkzeugen, insbesondere Crimpautomaten, die für die korrekte Verarbeitung notwendig sind.

Kompatibilitaet und Zubehoer: Die Aderendhülse ist speziell für den Einsatz mit Crimpautomaten konzipiert. Die Verpackungseinheit beträgt 5000 Stück auf Gurt, was für Großanwendungen und industrielle Montageprozesse geeignet ist.

Montage und Installation: Die Montage erfolgt durch Crimpen mit einem geeigneten Werkzeug, wobei die genaue Form und Passgenauigkeit der Hülse eine sichere Verbindung gewährleistet. Die Verwendung von Crimpautomaten ermöglicht eine effiziente und reproduzierbare Montage. Die Hülse ist nicht für manuelle Crimpwerkzeuge spezifiziert, weshalb die Verwendung mit Crimpautomaten empfohlen wird.

Vorteile im Betrieb: Die Aderendhülse bietet eine hohe mechanische Festigkeit und elektrische Zuverlässigkeit. Die Wärmebeständigkeit bis 105 °C erweitert den Einsatzbereich in thermisch belasteten Umgebungen. Die Farbcodierung nach Rittal erleichtert die Identifizierung und Sortierung im Montageprozess. Die Verpackung auf Gurt ermöglicht eine einfache Handhabung und Verarbeitung in automatisierten Prozessen.

Die Aderendhülse AS 4051599 ist somit ein zuverlässiges Bauteil für professionelle Elektroinstallationen, insbesondere in industriellen Anwendungen, wo hohe Anforderungen an Qualität, Sicherheit und Effizienz bestehen. Die Verwendung mit Crimpautomaten gewährleistet eine gleichmäßige und schnelle Montage, wodurch Produktivität und Qualität in der Fertigung gesteigert werden.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	weiß
Länge	8 mm
AWG	18
Innendurchmesser	2,8 mm
Für Querschnitt	0,75 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten.
Normen	AEH DIN 46228

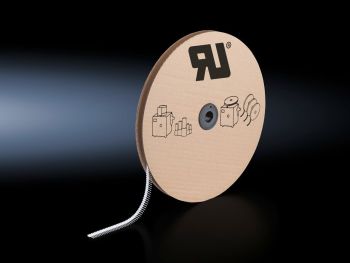

Lieferform	auf Gurt

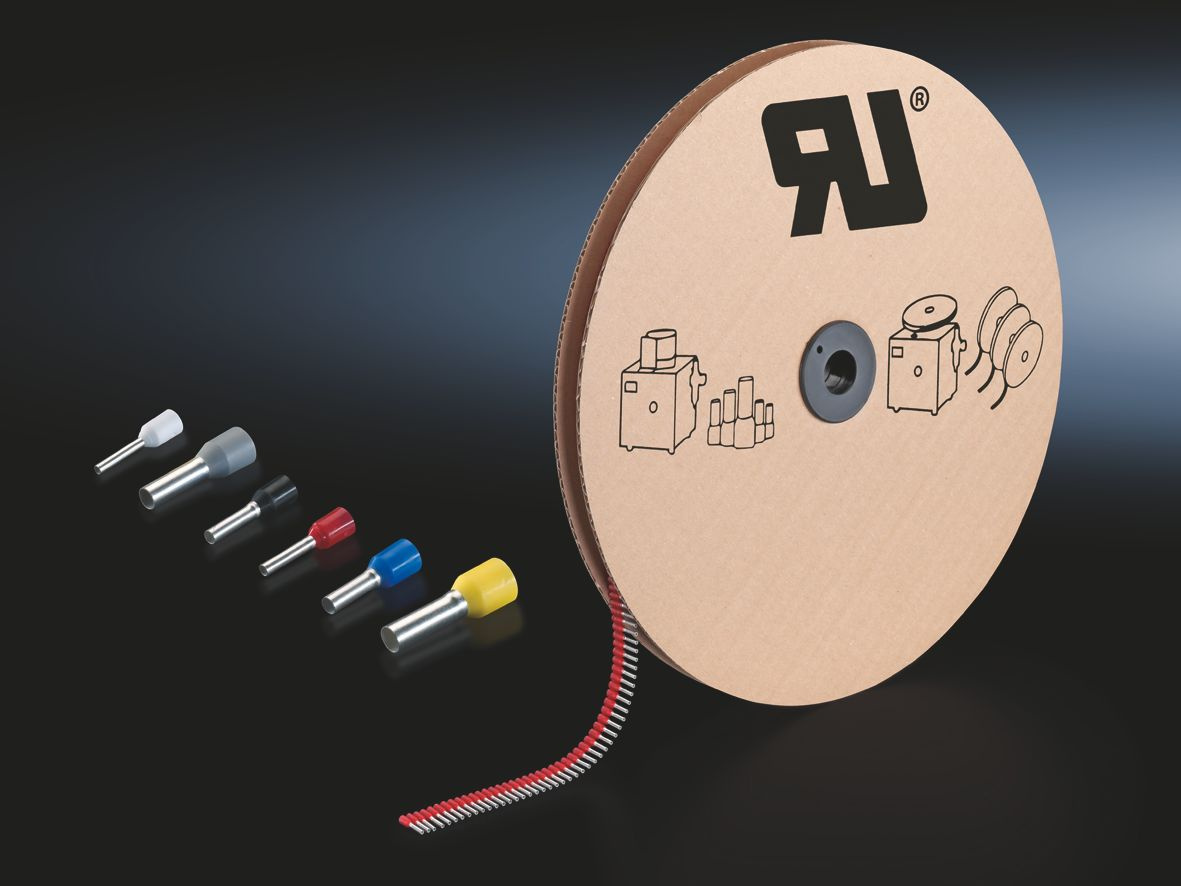

Rittal Farbcode

---
