Aderendhülsen nach Rittal Farbcode content_copy

Die Aderendhülse AS 4051601 von Rittal ist ein standardisiertes Bauteil für die professionelle Kabelverarbeitung in der Elektro- und Automatisierungstechnik. Sie dient zur sicheren und dauerhaften Verbindung von Kabeln mit einem Querschnitt von 1 mm² an Anschlusspunkten, insbesondere in Verbindung mit Crimpautomaten. Die Hülse ist mit einem Kunststoffkragen aus Polypropylen versehen, der eine saubere und isolierte Endabschlussform gewährleistet. Die Farbe gelb entspricht dem Rittal Farbcode, der in der Industrie zur eindeutigen Kennzeichnung von Leitungen und Verbindungen verwendet wird.

Einsatzbereiche
Die Aderendhülse ist für den Einsatz in industriellen Anlagen, Steuerungen, Schaltschränken und anderen elektrischen Installationen vorgesehen, wo eine mechanisch stabile und elektrisch zuverlässige Verbindung erforderlich ist. Die Verwendung in Crimpautomaten ermöglicht eine hohe Produktivität bei der Verarbeitung großer Kabelmengen, beispielsweise bei der Montage von Anlagen oder im Serienbau. Die Hülse ist für Kabel mit einem Querschnitt von 1 mm² ausgelegt, was einer AWG-Größe von 18 entspricht.

Funktionen und Ausstattung im Detail
Die Hülse besteht aus E-Cu, einem Kupferwerkstoff mit hoher elektrischer Leitfähigkeit, und ist galvanisch verzinnt, um Korrosion zu vermeiden und eine gute Kontaktqualität zu gewährleisten. Der Kunststoffkragen aus Polypropylen sorgt für eine mechanische Stabilisierung und elektrische Isolierung des Kabelendes. Die Länge beträgt 8 mm, der Innendurchmesser 3 mm, was eine präzise Passung für Kabel mit 1 mm² Querschnitt ermöglicht. Die Hülse ist wärmebeständig bis 105 °C, was sie für Anwendungen in Umgebungen mit erhöhter thermischer Belastung geeignet macht.

Technik verständlich erklärt
Die galvanische Verzinnung des Kupferkerns verhindert Oxidation und sorgt für einen dauerhaften, niederohmigen Kontakt. Der Kunststoffkragen aus Polypropylen ist widerstandsfähig gegen mechanische Belastungen und chemische Einflüsse, was die Lebensdauer der Verbindung erhöht. Die Zertifizierung nach AEH DIN 46228 sichert die Einhaltung der europäischen Normen für Aderendhülsen. Die UL-Zertifizierung in Verbindung mit Crimpautomaten bestätigt die Sicherheit und Zuverlässigkeit der Verbindung unter industriellen Bedingungen.

Kompatibilität und Zubehör
Die Aderendhülse ist speziell für den Einsatz mit Crimpautomaten konzipiert, die eine präzise und kraftvolle Verpressung gewährleisten. Die Hülse ist Teil des Rittal-Systems und passt sich in die Produktpalette für Kabelverarbeitung ein, insbesondere in Verbindung mit anderen Komponenten, die den Rittal Farbcode verwenden.

Montage und Installation
Die Montage erfolgt durch Crimpen des Kabels in die Hülse, wobei die Verpressung mit einem Crimpautomaten oder geeignetem Werkzeug erfolgen sollte. Die Hülse wird auf das Kabel aufgesetzt, wobei das Kabelende vollständig in die Hülse eingeschoben wird. Die Verpressung erfolgt an der Stelle, wo der Kunststoffkragen beginnt, um eine sichere mechanische Verbindung zu gewährleisten. Die Verarbeitung erfolgt in industriellen Umgebungen, wo hohe Genauigkeit und Wiederholbarkeit gefordert sind.

Vorteile im Betrieb
Die Aderendhülse bietet eine hohe mechanische Stabilität und elektrische Zuverlässigkeit. Die Verwendung in Crimpautomaten ermöglicht eine hohe Produktivität und gleichmäßige Qualität bei der Verarbeitung großer Kabelmengen. Die wärmebeständige Ausführung bis 105 °C erweitert den Einsatzbereich in thermisch belasteten Umgebungen. Die Farbmarkierung nach Rittal Farbcode erleichtert die Identifizierung und Sortierung der Kabel in komplexen Installationen.

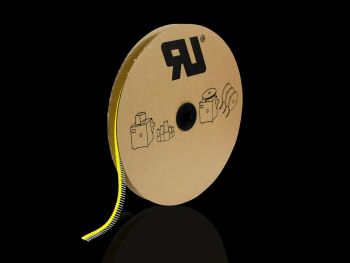

Die Lieferform ist auf Gurt, wobei die Verpackungseinheit 5000 Stück umfasst. Die Hülse ist somit für den Einsatz in Serienfertigung und industriellen Montageprozessen geeignet, wo eine kontinuierliche Versorgung mit Verbindungselementen erforderlich ist.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	gelb
Länge	8 mm
AWG	18
Innendurchmesser	3 mm
Für Querschnitt	1 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten.
Normen	AEH DIN 46228
Lieferform	auf Gurt
Rittal Farbcode

---
