Rittal 4051638 Aderendhülsen nach DIN Farbcode content_copy

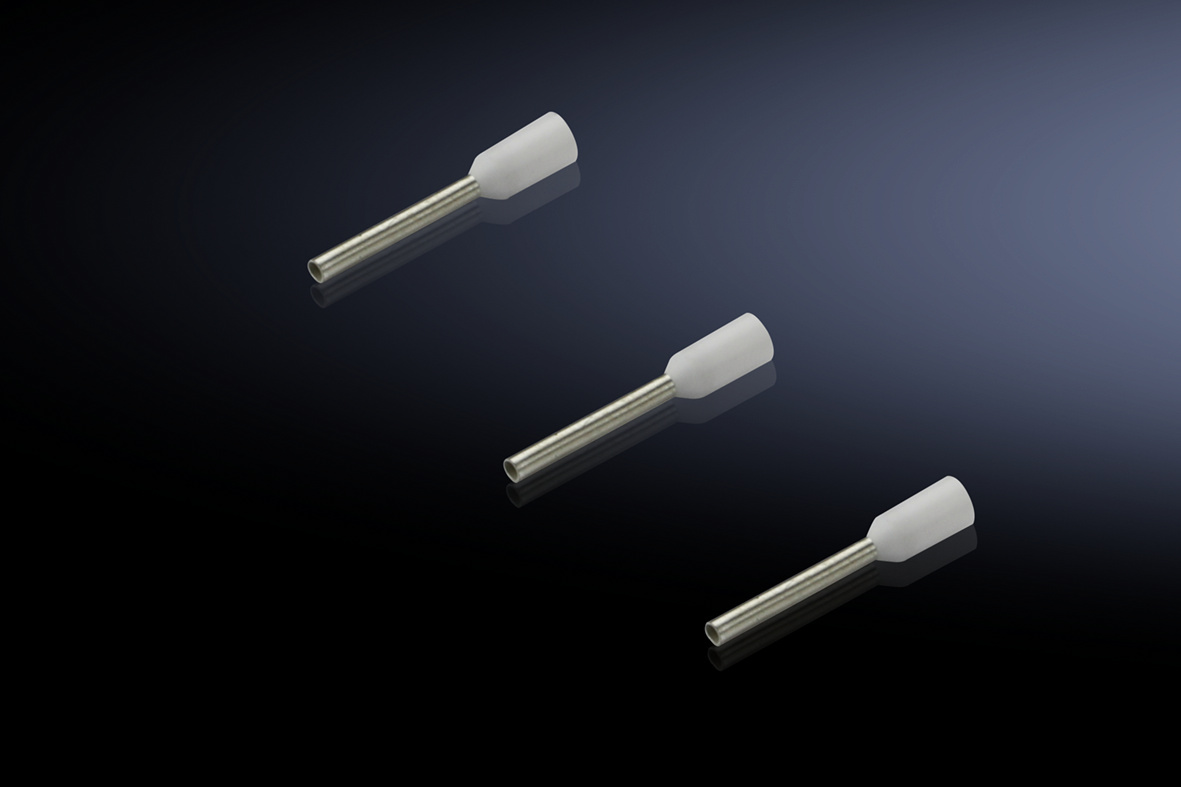

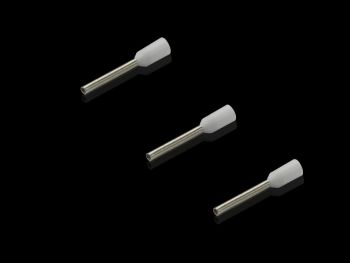

Die Aderendhülse AS 4051638 von Rittal ist ein Bauteil für die Drahtkonfektionierung, speziell ausgelegt für Leiterquerschnitte von 0,5 mm². Sie dient der sicheren und dauerhaften Verbindung von Kabeln mit Klemmen oder anderen Anschlusspunkten, wobei die Endhülse den Drahtabschluss schützt und eine optimale Kontaktfläche gewährleistet. Das Produkt ist in weißer Farbe erhältlich und entspricht dem DIN Farbcode, was eine eindeutige Zuordnung im elektrischen System ermöglicht. Die Hülse hat eine Länge von 10 mm und ist mit einem Kunststoffkragen aus Polypropylen versehen, der eine bessere Handhabung und mechanische Stabilität bietet.

Aderendhülsen sind in der Elektroinstallation unverzichtbar, um die Leitfähigkeit und die mechanische Festigkeit der Verbindung zu gewährleisten. Diese spezielle Ausführung ist für den Einsatz in Anlagen mit einem Kabelquerschnitt von 0,5 mm² konzipiert, was einer AWG-Bezeichnung von 20 entspricht. Die Innendurchmessergröße von 2,6 mm sorgt für eine präzise Passform, die ein sicheres Crimpen ohne Überdehnung oder Beschädigung des Kabels ermöglicht. Die Materialbasis besteht aus E-Cu, galvanisch verzinnt, was eine hohe elektrische Leitfähigkeit und Korrosionsbeständigkeit gewährleistet.

Wärmebeständigkeit bis 105 °C macht die Aderendhülse für Einsatzbereiche geeignet, in denen erhöhte Temperaturen auftreten, beispielsweise in industriellen Steuerungen oder in Schaltschränken. Die Zulassung nach AEH DIN 46228 sichert die Einhaltung der deutschen Normen für elektrische Verbindungen. Zudem ist das Produkt UL-zertifiziert, wobei die Zertifizierung in Verbindung mit geeigneten Werkzeugen wie Crimpautomaten erfolgt. Dies stellt sicher, dass die Verbindung unter industriellen Bedingungen zuverlässig und sicher ist.

Technik verständlich erklärt: Die Aderendhülse wird mittels Crimpen an das Kabelende angebracht. Dabei wird der Draht in die Hülse eingelegt und mit einem Crimpwerkzeug festgepresst. Der Kunststoffkragen aus Polypropylen dient dabei als mechanischer Schutz und erleichtert das Einsetzen in Klemmen. Die galvanische Verzinnung des Kupfermaterials verhindert Oxidation und sorgt für eine langfristig stabile elektrische Verbindung.

Kompatibilität und Zubehör: Die Aderendhülse ist speziell für die Verwendung mit den Werkzeugen der Artikelnummern 4051.205 und 4051.210 ausgelegt. Diese Werkzeuge ermöglichen ein präzises und gleichmäßiges Crimpen, was die Zuverlässigkeit der Verbindung erhöht. Die Verwendung mit anderen Werkzeugen ist nicht ausdrücklich bestätigt, daher wird die Verwendung der genannten Werkzeuge empfohlen.

Montage und Installation: Die Montage erfolgt durch das Einlegen des Kabelendes in die Aderendhülse und anschließendes Crimpen mit einem geeigneten Werkzeug. Die Hülse ist lose geliefert, in einer Packungseinheit von 1000 Stück, die in 10 Verpackungseinheiten zu je 100 Stück unterteilt ist. Dies ermöglicht eine effiziente Lagerung und Nutzung in Serienfertigungen oder bei größeren Installationen.

Vorteile im Betrieb: Die Aderendhülse bietet eine sichere, dauerhafte und korrosionsbeständige Verbindung. Die Einhaltung der DIN-Normen und die UL-Zertifizierung gewährleisten die Einsetzbarkeit in verschiedenen Branchen, insbesondere in der industriellen Elektrotechnik. Die weiße Farbe und der DIN-Farbcode erleichtern die Identifizierung und Dokumentation im elektrischen System. Die Wärmebeständigkeit bis 105 °C erweitert den Einsatzbereich in Umgebungen mit erhöhter thermischer Belastung.

Die Aderendhülse AS 4051638 ist somit ein zuverlässiges Bauteil für die professionelle Elektroinstallation, das auf Qualität, Normkonformität und Funktionalität ausgelegt ist. Die Lieferform als lose Einzelteile in einer Packung von 1000 Stück bietet Flexibilität für unterschiedliche Einsatzszenarien.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	weiß
Länge	10 mm
AWG	20
Innendurchmesser	2,6 mm
Für Querschnitt	0,5 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Passend für Artikel-Nr.	4051.205, 4051.210
Lieferform	lose (10 VE à 100 Stück)
DIN Farbcode

---
