Rittal 4051641 Aderendhülsen nach DIN Farbcode content_copy

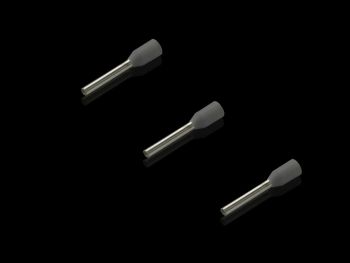

Die Aderendhülse AS 4051641 von Rittal ist ein Kabelschuh für die Drahtonfektionierung, ausgelegt für einen Leiterquerschnitt von 0,75 mm² und entsprechend der AWG-Bezeichnung 18. Das Produkt wird lose geliefert, in einer Verpackungseinheit von 1000 Stück, aufgeteilt in 10 Verpackungseinheiten à 100 Stück. Die Hülse verfügt über einen Kunststoffkragen aus Polypropylen, der eine sichere und saubere Verbindung ermöglicht. Die Farbe grau entspricht dem DIN Farbcode, was eine einheitliche Kennzeichnung in elektrischen Anlagen gewährleistet.

Aderendhülsen dienen zur mechanischen und elektrischen Verbindung von Kabeln an Anschlusspunkten, insbesondere in Schaltschränken und Steuerungen. Sie verhindern das Ausfransen der Leiter und sorgen für einen stabilen Kontakt. Die Drahtonfektionierung erfolgt mittels Crimpwerkzeugen, wobei die Hülse durch das Werkzeug verformt wird, um den Leiter sicher zu fixieren. Die galvanisch verzinnte E-Cu-Legierung gewährleistet eine gute elektrische Leitfähigkeit und Korrosionsbeständigkeit.

Technik verstaendlich erklaert: Die Aderendhülse ist 10 mm lang und weist einen Innendurchmesser von 2,8 mm auf, was exakt auf den Querschnitt von 0,75 mm² abgestimmt ist. Die Wärmebeständigkeit bis 105 °C macht sie für Anwendungen in elektrischen Schaltanlagen geeignet, in denen erhöhte Temperaturen auftreten können. Die Zertifizierung nach AEH DIN 46228 sichert die Einhaltung der deutschen Normen für Aderendhülsen. Zudem ist das Produkt UL-zertifiziert, wenn es mit geeigneten Werkzeugen wie Crimpautomaten verwendet wird.

Kompatibilitaet und Zubehoer: Die Aderendhülse ist speziell für die Verwendung mit den Werkzeugen 4051.205 und 4051.210 von Rittal konzipiert. Diese Werkzeuge ermöglichen eine präzise und reproduzierbare Crimpverbindung, die für die Zuverlässigkeit elektrischer Anschlüsse entscheidend ist. Die Verwendung von passenden Werkzeugen ist Voraussetzung für die Zertifizierung.

Montage und Installation: Die Montage erfolgt durch das Einlegen des Kabels in die Hülse und anschließendes Crimpen mit einem geeigneten Werkzeug. Der Kunststoffkragen sorgt dafür, dass die Hülse beim Einsetzen in einen Anschluss oder eine Klemme nicht beschädigt wird. Die lose Lieferform ermöglicht eine flexible Nutzung in verschiedenen Montagesituationen.

Vorteile im Betrieb: Die Aderendhülse bietet eine sichere und dauerhafte Verbindung, die auch bei mechanischer Belastung stabil bleibt. Die Verwendung des DIN Farbcode erleichtert die Identifizierung und Wartung in komplexen Anlagen. Die hohe Wärmebeständigkeit und die galvanische Verzinnung erhöhen die Lebensdauer und Zuverlässigkeit der Verbindung.

Die Aderendhülse AS 4051641 ist somit ein zuverlässiges Bauteil für die elektrische Verkabelung in industriellen und technischen Anlagen, das den Anforderungen an Qualität und Sicherheit gerecht wird.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	grau
Länge	10 mm
AWG	18
Innendurchmesser	2,8 mm
Für Querschnitt	0,75 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Passend für Artikel-Nr.	4051.205, 4051.210
Lieferform	lose (10 VE à 100 Stück)
DIN Farbcode

---
