Rittal 4051644 Aderendhülsen nach DIN Farbcode content_copy

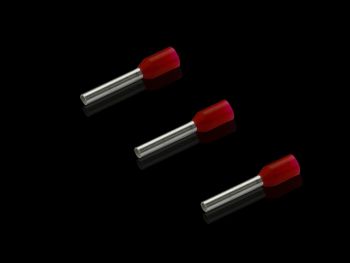

Die Aderendhülse AS 4051644 von Rittal ist ein Bauteil für die Drahtkonfektionierung, speziell ausgelegt für Leiterquerschnitte von 1 mm² (entsprechend AWG 18). Sie dient zur sicheren und dauerhaften Verbindung von Kabeln mit Schraubklemmen oder anderen Anschlusspunkten in elektrischen Installationen. Die Hülse ist mit einem Kunststoffkragen aus Polypropylen versehen, der eine saubere und isolierte Endverarbeitung des Kabels ermöglicht. Die Farbe rot entspricht dem DIN Farbcode, der in der Elektrotechnik zur Kennzeichnung von Leitern verwendet wird, insbesondere für die Phase L1 in dreipoligen Anlagen.

Aderendhülsen sind unverzichtbar bei der Verarbeitung von blanken Kabeln, um eine mechanisch stabile und elektrisch zuverlässige Verbindung zu gewährleisten. Die Hülse wird mittels Crimpwerkzeugen auf das Kabel aufgezogen, wodurch eine feste Verbindung entsteht. Die Materialien bestehen aus E-Cu (Elektro-Kupfer), das galvanisch verzinnt ist, um Korrosion zu vermeiden und eine gute elektrische Leitfähigkeit zu sichern. Der Kunststoffkragen aus Polypropylen ist wärmebeständig bis 105 °C und bietet zusätzliche Isolation sowie mechanischen Schutz.

Funktionen und Ausstattung im Detail umfassen eine Länge von 10 mm und einen Innendurchmesser von 3 mm, die exakt auf den Querschnitt von 1 mm² abgestimmt sind. Die Hülse ist für die Verwendung mit Werkzeugen wie Crimpautomaten ausgelegt, wobei die UL-Zertifizierung in Verbindung mit diesen Werkzeugen gewährleistet ist. Die Zertifizierung umfasst UL und C-UL (listed), was die Einhaltung internationaler Sicherheitsstandards bestätigt.

Technik verständlich erklärt zeigt, dass die galvanische Verzinnung des Kupfermaterials die Oxidationsneigung reduziert und somit die Kontaktqualität über die Zeit stabil hält. Der Kunststoffkragen sorgt dafür, dass das Kabelende nach dem Crimpen nicht freiliegend ist, was die Sicherheit erhöht und Kurzschlüsse vermeidet. Die Wärmebeständigkeit bis 105 °C macht die Hülse für Anwendungen in Umgebungen mit erhöhter thermischer Belastung geeignet, wie in Schaltschränken oder industriellen Steuerungen.

Kompatibilität und Zubehör umfasst die Verwendung mit den Werkzeugen 4051.205 und 4051.210, die speziell für die Verarbeitung dieser Aderendhülsen konzipiert sind. Die Hülse ist gemäß der Norm AEH DIN 46228 hergestellt, die die geometrischen und funktionellen Anforderungen an Aderendhülsen in der Elektrotechnik definiert. Die Lieferform ist lose, in 10 Verpackungseinheiten à 100 Stück, was insgesamt 1000 Stück ergibt.

Montage und Installation erfolgt durch Crimpen mit geeigneten Werkzeugen. Die Hülse wird über das blank gezeichnete Kabelende gesteckt und anschließend mit einem Crimpwerkzeug verformt, wodurch eine feste mechanische Verbindung entsteht. Die Verwendung des richtigen Werkzeugs ist entscheidend für eine sichere Verbindung.

Vorteile im Betrieb liegen in der hohen Zuverlässigkeit der Verbindung, der einfachen Handhabung und der Einhaltung internationaler Sicherheitsnormen. Die galvanische Verzinnung und der Kunststoffkragen sorgen für eine lange Lebensdauer und minimieren die Gefahr von Korrosion oder mechanischem Verschleiß. Die DIN-Farbgebung erleichtert die Identifizierung und ordnungsgemäße Verdrahtung in komplexen Anlagen.

Die Aderendhülse AS 4051644 ist somit ein standardisiertes, sicherheitskonformes Bauteil für die professionelle Elektroinstallation, das in der industriellen und gewerblichen Elektrotechnik eingesetzt wird.

Allgemein
Technische Daten	Wärmebeständig bis 105 °C
Material	E-Cu, galvanisch verzinnt, Kunststoffkragen: Polypropylen
Farbe	rot
Länge	10 mm
AWG	18
Innendurchmesser	3 mm
Für Querschnitt	1 mm²
Hinweis	UL-zertifiziert in Verbindung mit den entsprechenden Werkzeugen, wie z. B. Crimpautomaten., Für Ihre individuelle Beratung sprechen Sie bitte Ihren Rittal Fachberater an.
Normen	AEH DIN 46228
Passend für Artikel-Nr.	4051.205, 4051.210
Lieferform	lose (10 VE à 100 Stück)
DIN Farbcode

---
