Rittal 4054008 Presszange für Aderendhülsen 35 - 50 mm² WM-Crimp content_copy

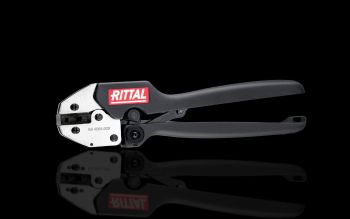

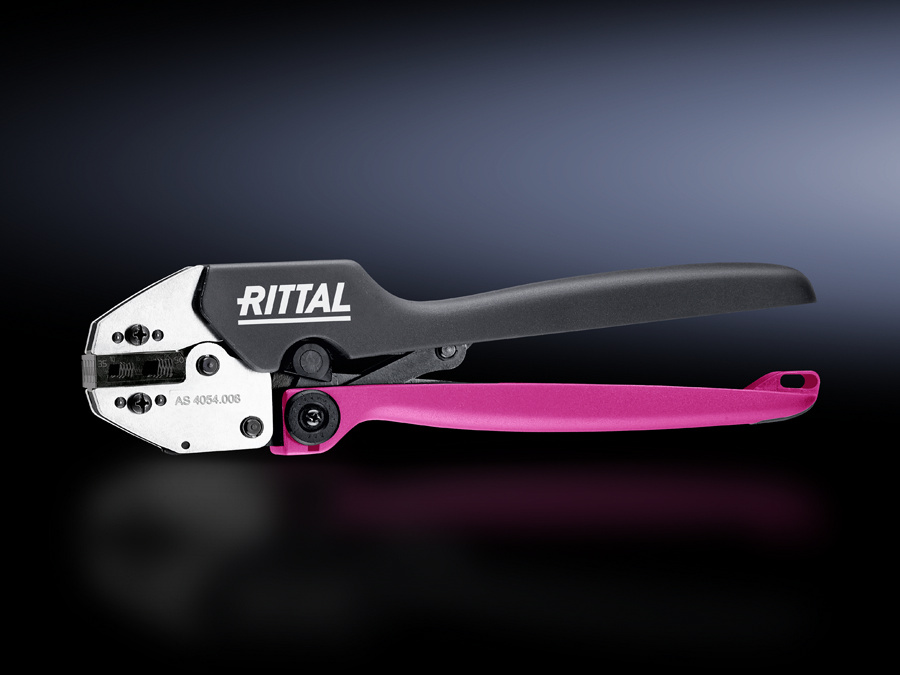

Die Rittal Presszange AS 4054008 ist ein Werkzeug zur Verarbeitung von Aderendhülsen im Querschnittsbereich von 35 bis 50 mm². Sie ist speziell für die Verpressung von Aderendhülsen ohne Isolierkragen nach DIN 46228 Teil 1 sowie für solche mit Isolierkragen nach DIN 46228 Teil 4 ausgelegt. Das Werkzeug ermöglicht eine präzise und gleichmäßige Verpressung, wobei der Kraftaufwand auch bei großen Leiterquerschnitten minimiert wird. Die Presszange ist in gerader Ausführung gefertigt und aus hochwertigem Spezial-Werkzeugstahl hergestellt, was eine hohe Festigkeit und Langlebigkeit gewährleistet. Die Oberfläche ist matt verchromt, was Korrosionsschutz und eine gute Handhabung bietet. Die Griffe sind in Anthrazit und Rittal Power Pink gehalten, was eine gute Sichtbarkeit und Ergonomie im Arbeitsumfeld unterstützt.

Einsatzbereiche
Die Presszange wird im industriellen Elektro- und Anlagenbau eingesetzt, wo eine zuverlässige und dauerhafte Verbindung von Kabeln mit Aderendhülsen erforderlich ist. Sie ist besonders geeignet für Anwendungen in Schaltschränken, Steuerungen und Verteilungen, wo hohe mechanische Belastungen und elektrische Sicherheit gefordert sind. Die Verpressung erfolgt nach dem WM-Crimp-Verfahren, das eine sichere und dauerhafte Verbindung gewährleistet. Die seitliche Kabeleinführung ermöglicht eine einfache und sichere Positionierung des Kabels während der Verpressung.

Funktionen und Ausstattung im Detail
Die Presszange verfügt über gekennzeichnete Gesenkstationen, die eine präzise Zuordnung der jeweiligen Querschnitte ermöglichen. Dies sorgt für eine einheitliche Qualität der Verpressung unabhängig von der verwendeten Aderendhülse. Die entriegelbare Zwangssperre gewährleistet, dass die Verpressung nur dann erfolgt, wenn die Aderendhülse korrekt positioniert ist, was Fehlverpressungen vermeidet. Die Werkzeuglänge beträgt 256 mm, die Höhe 68 mm, was eine gute Handhabbarkeit und Kraftübertragung ermöglicht. Die Presszange ist für Leiterquerschnitte von 35 bis 50 mm² ausgelegt, was dem AWG-Bereich 2 bis 1 entspricht.

Technik verständlich erklärt
Das WM-Crimp-Verfahren ist ein Verpressverfahren, bei dem die Aderendhülse durch eine mechanische Verformung fest mit dem Leiter verbunden wird. Die Presszange erzeugt dabei eine gleichmäßige und dauerhafte Verbindung, die hohe mechanische und elektrische Belastungen standhält. Die Verwendung von Spezial-Werkzeugstahl sorgt für eine hohe Härte und Widerstandsfähigkeit gegen Verschleiß. Die verchromte Oberfläche schützt das Werkzeug vor Korrosion, insbesondere in feuchten oder industriellen Umgebungen. Die Farbgebung der Griffe in Anthrazit und Rittal Power Pink dient der besseren Erkennbarkeit und ergonomischen Gestaltung.

Kompatibilität und Zubehör
Die Presszange ist kompatibel mit Aderendhülsen nach DIN 46228 Teil 1 (ohne Isolierkragen) und Teil 4 (mit Isolierkragen). Sie ist für den Einsatz in industriellen Elektroinstallationen konzipiert, wo eine hohe Qualität der Verpressung erforderlich ist. Die Verpressung erfolgt über die seitliche Kabeleinführung, was eine sichere und präzise Positionierung des Kabels ermöglicht. Die Presszange ist nicht für andere Verpressverfahren oder Querschnitte ausgelegt.

Montage und Installation
Die Presszange wird manuell betätigt. Das Kabel wird in die seitliche Einführung geführt, die Aderendhülse wird über das Kabel gesteckt und in die entsprechende Gesenkstation der Presszange platziert. Die Zwangssperre wird entriegelt, und die Presszange wird geschlossen, bis die Sperre einrastet. Die Verpressung erfolgt dann automatisch. Nach Abschluss der Verpressung wird die Sperre wieder entriegelt, und das Werkzeug kann erneut verwendet werden.

Vorteile im Betrieb
Die Presszange bietet eine gleichbleibend hohe Qualitätsverpressung, was die Zuverlässigkeit der elektrischen Verbindung erhöht. Der minimale Kraftaufwand bei großen Querschnitten reduziert die körperliche Belastung des Anwenders. Die gekennzeichneten Gesenkstationen sorgen für eine präzise Zuordnung der Querschnitte, was Fehlerquellen minimiert. Die entriegelbare Zwangssperre verhindert Fehlverpressungen und sorgt für eine sichere Verarbeitung. Das Werkzeug ist robust und langlebig, was die Wartungskosten senkt und die Betriebssicherheit erhöht.

Allgemein
Ausführung	gerade
Material	Hochwertiger Spezial-Werkzeugstahl
Oberfläche	Matt, verchromt
Farbe	Griff: Anthrazit und Rittal Power Pink
Verpressung	WM-Crimp
Richtung der Kabeleinführung	seitlich
Höhe	68 mm
Länge	256 mm
AWG	2 ‐ 1
Für Querschnitt	35 ‐ 50 mm²

---
