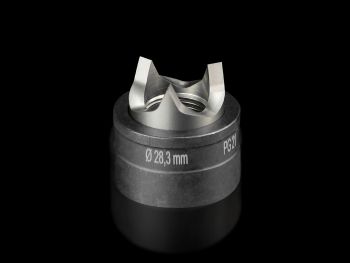

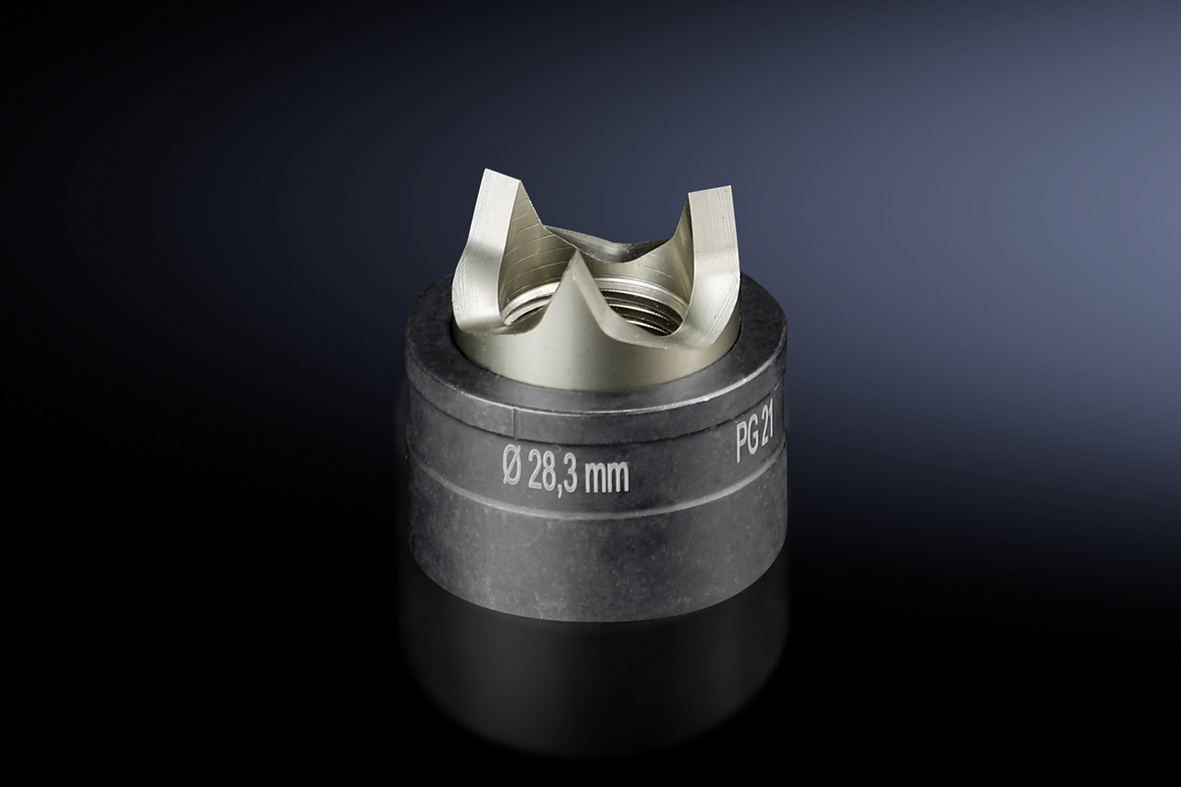

Rittal 4055128 Spalt-Blechlocher rund, für Edelstahl, PG 21, Ø-Loch content_copy

Der Rittal AS 4055128 ist ein Spalt-Blechlocher rund für die Bearbeitung von Edelstahl. Es dient zum Ausstanzen von runden Ausschnitten in Metallblechen, insbesondere im Bereich der Schaltschrank- und Systemtechnik. Die Ausführung mit 3-fach Spaltung ermöglicht eine präzise und saubere Lochform, wobei die Matrize und der Stempel als Lieferumfang enthalten sind. Das Werkzeug ist speziell für Edelstahl ausgelegt und kann Materialstärken bis zu 2,5 mm bearbeiten. Der Durchmesser des erzeugten Lochs beträgt 28,3 mm, was der Norm PG 21 entspricht – eine gängige Bohrungsgröße für Kabeldurchführungen in Schaltschränken.

Einsatzbereiche
Der Blechlocher wird im industriellen Umfeld eingesetzt, wo präzise, runde Öffnungen in Edelstahlblechen benötigt werden, beispielsweise für die Montage von Kabeldurchführungen, Schalter oder anderen Bauteilen in Schaltschränken. Die Verwendung von Edelstahl als bearbeitbares Material macht das Werkzeug besonders geeignet für Anwendungen, bei denen Korrosionsbeständigkeit und hohe mechanische Belastbarkeit gefordert sind. Die 3-fach Spaltung sorgt für eine gleichmäßige Belastung des Werkzeugs und verhindert ein ungleichmäßiges Ausstanzen.

Funktionen und Ausstattung im Detail
Das Werkzeug besteht aus einer Matrize und einem Stempel, die zusammen das Loch in der vorgegebenen Größe erzeugen. Die Bedienung erfolgt entweder mit einem Schraubenschlüssel oder einer Hydraulikstanze, wobei bei mechanischer Bedienung die Verwendung von Zugschrauben mit Kugellager empfohlen wird, um eine gleichmäßige Kraftübertragung und eine längere Lebensdauer zu gewährleisten. Die Zugschraube hat einen Durchmesser von 19 mm und eine Länge von 55 mm. Für die Verwendung mit einer Hydraulikstanze ist eine passende Hydraulik-Zugschraube mit einem Durchmesser von 19 mm vorgesehen.

Technik verständlich erklärt
Die 3-fach Spaltung des Blechlochers sorgt dafür, dass der Stempel beim Eindringen in das Material nicht einseitig belastet wird, sondern die Kraft gleichmäßig über drei Punkte verteilt wird. Dies führt zu einem sauberen Schnitt und verhindert das Verziehen des Bleches. Die Matrize ist so gestaltet, dass sie den Stempel exakt zentriert und das Loch präzise formt. Die maximale Materialstärke von 2,5 mm für Edelstahl ist auf die Festigkeit des Werkzeugs und die erforderliche Kraft zur Durchdringung des Materials abgestimmt.

Kompatibilität und Zubehör
Für die manuelle Bedienung mit einem Schraubenschlüssel wird die Verwendung einer Zugschraube mit Kugellager empfohlen, um die Kraft gleichmäßig zu übertragen und das Werkzeug zu schonen. Die passende Hydraulikschraube ist unter der Bestellnummer 4055.663 erhältlich.

Montage und Installation
Die Montage erfolgt durch das Einsetzen des Stempels in die Matrize und die Befestigung an der zu bearbeitenden Stelle. Die genaue Positionierung ist entscheidend für ein sauberes Ergebnis. Bei Verwendung eines Schraubenschlüssels wird die Zugschraube eingesetzt, um den Stempel mit ausreichender Kraft zu betätigen. Bei Verwendung einer Hydraulikstanze wird die Hydraulik-Zugschraube verwendet, die eine gleichmäßige und kontrollierte Kraftübertragung ermöglicht.

Vorteile im Betrieb
Der AS 4055128 bietet eine hohe Präzision bei der Locherstellung, was besonders in der Schaltschranktechnik wichtig ist, wo exakte Passungen gefordert sind. Die Verwendung von Edelstahl als bearbeitbares Material macht das Werkzeug für anspruchsvolle Umgebungen geeignet. Die 3-fach Spaltung sorgt für eine lange Lebensdauer des Werkzeugs und verhindert das Verziehen des Materials. Die Kompatibilität mit Hydraulik- und manuellen Betriebsarten bietet Flexibilität in der Anwendung.

Allgemein
Ausführung	Mit 3-fach Spaltung
Lieferumfang	Matrize, Stempel
Bearbeitbares Material	Edelstahl
Max. bearbeitbare Materialstärke Edelstahl	2,5 mm
Ø-Locher	28,3 mm
Hinweis	Bei Bedienung mit Schraubenschlüssel sind Zugschrauben mit Kugellager zu verwenden
Passend für Hydraulikschraube Best.-Nr.	4055.663
Zugschraube (Ø x L)	19 x 55 mm
Hydraulik-Zugschraube Ø	19 mm

---
