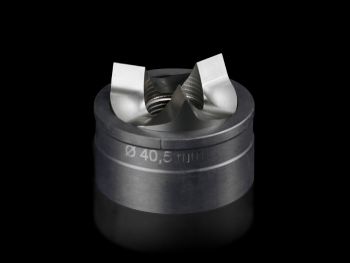

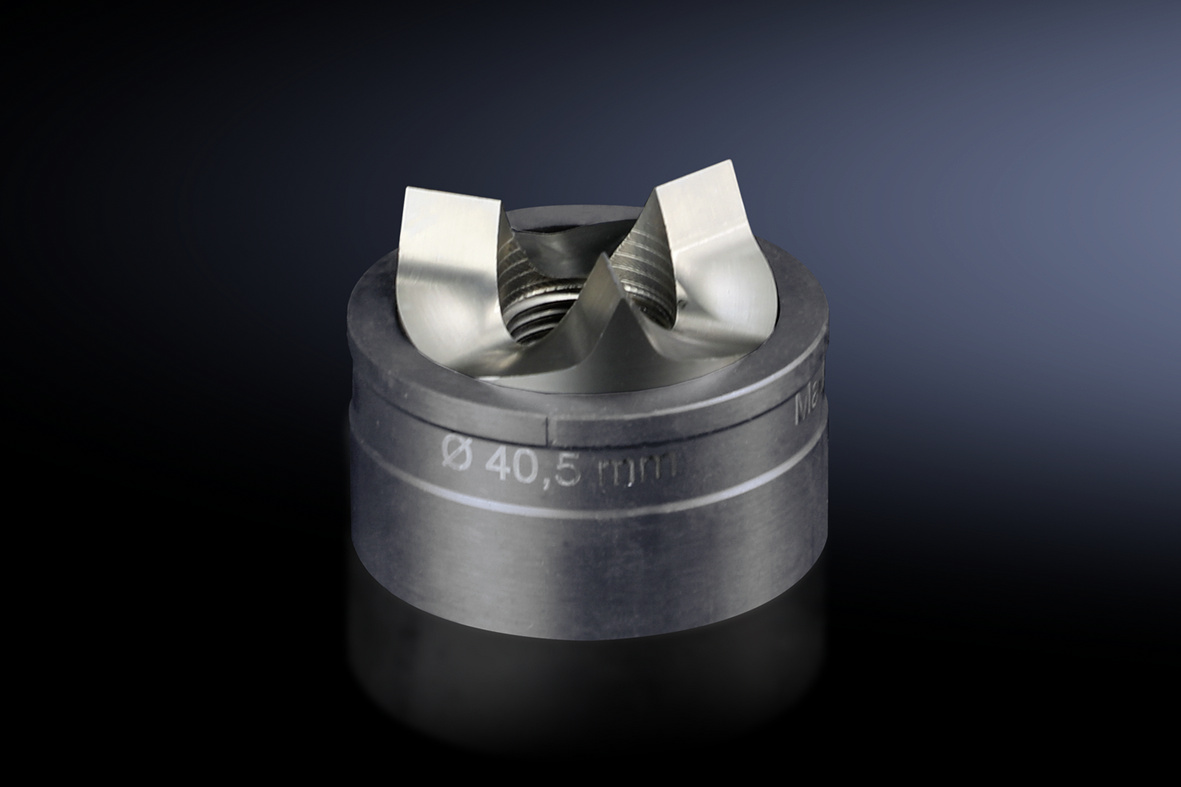

Rittal 4055140 Spalt-Blechlocher rund, für Edelstahl, M40, Ø-Locher content_copy

Der Rittal AS 4055140 ist ein Spalt-Blechlocher rund für die Bearbeitung von Edelstahl. Es dient zum Ausstanzen von runden Ausschnitten in Metallblechen und ist speziell für den Einsatz in der industriellen Schaltschrank- und Gehäusefertigung konzipiert. Die Ausführung erfolgt mit 3-fach Spaltung, was eine präzise und saubere Lochform gewährleistet. Das Werkzeug ist für das Gewinde M40 ausgelegt und erzeugt einen Lochdurchmesser von 40,5 mm. Die maximale bearbeitbare Materialstärke beträgt 2,5 mm Edelstahl, wodurch es für typische Anwendungen im Maschinenbau und in der Elektroinstallation geeignet ist.

Einsatzbereiche
Der Spalt-Blechlocher wird in der industriellen Fertigung eingesetzt, wo präzise, runde Öffnungen in Edelstahlblechen benötigt werden. Typische Einsatzfälle sind die Montage von Schaltschränken, die Installation von Bedienelementen oder die Anbringung von Verschraubungen. Das Werkzeug ist für die Verwendung mit einem Schraubenschlüssel oder einer Hydraulikstanze konzipiert, wodurch es flexibel in verschiedenen Werkstattumgebungen eingesetzt werden kann.

Funktionen und Ausstattung im Detail
Das Werkzeug besteht aus einer Matrize und einem Stempel, die zusammen das Loch in das Blech pressen. Die 3-fach Spaltung ermöglicht eine gleichmäßige Kraftverteilung und minimiert das Risiko von Materialverformungen oder Rissen am Lochrand. Die Bedienung erfolgt entweder manuell mit einem Schraubenschlüssel oder über eine Hydraulikstanze, wobei die Hydraulikvariante eine höhere Effizienz und geringeren Kraftaufwand bietet. Bei manueller Bedienung mit Schraubenschlüssel ist die Verwendung von Zugschrauben mit Kugellager empfohlen, um eine gleichmäßige Vorspannung und eine sichere Führung zu gewährleisten.

Technik verständlich erklärt
Die 3-fach Spaltung bedeutet, dass der Stempel in drei Teile unterteilt ist, die sich beim Eindringen in das Material gleichmäßig öffnen. Dies verhindert ein unkontrolliertes Ausreißen des Materials und sorgt für eine saubere, glatte Lochkante. Die maximale Materialstärke von 2,5 mm Edelstahl ist für die meisten industriellen Anwendungen ausreichend, da Edelstahl aufgrund seiner Festigkeit eine höhere Belastbarkeit erfordert als weichere Metalle. Der Lochdurchmesser von 40,5 mm ist standardisiert und passt zu gängigen Montageelementen und Verschraubungen im Schaltschrankbau.

Kompatibilität und Zubehör
Das Werkzeug ist kompatibel mit einer Hydraulik-Zugschraube Ø 19 mm (Best.-Nr. 4055.663) und einer Zugschraube mit Kugellager Ø 19 mm, Länge 75 mm. Diese Zubehörteile ermöglichen eine effizientere und präzisere Bedienung, insbesondere bei häufigem Einsatz oder bei höheren Materialstärken. Die Verwendung der Hydraulik-Zugschraube reduziert die körperliche Belastung und erhöht die Genauigkeit der Lochpositionierung.

Montage und Installation
Die Montage erfolgt durch das Einsetzen des Stempels in die Matrize und die anschließende Befestigung an der Werkbank oder im Schaltschrank. Die genaue Positionierung des Lochs erfolgt durch manuelle Ausrichtung oder mit Hilfsmitteln wie Bohrlehren. Die Bedienung erfolgt durch Drehen des Stempels mit einem Schraubenschlüssel oder durch Betätigung der Hydraulikstanze. Die Zugschrauben mit Kugellager sorgen für eine stabile Führung und verhindern ein Verkanten des Werkzeugs.

Vorteile im Betrieb
Der AS 4055140 bietet eine hohe Präzision bei der Locherstellung, was die Qualität der Montagearbeiten verbessert. Die 3-fach Spaltung sorgt für saubere Kanten und minimiert die Notwendigkeit einer nachfolgenden Bearbeitung. Die Kompatibilität mit Hydrauliksystemen ermöglicht eine schnellere und kraftsparende Bearbeitung, insbesondere bei Serienfertigungen. Das Werkzeug ist robust und für den industriellen Einsatz ausgelegt, wodurch es eine lange Lebensdauer und geringe Wartung erfordert.

Allgemein
Ausführung	Mit 3-fach Spaltung
Lieferumfang	Matrize, Stempel
Bearbeitbares Material	Edelstahl
Max. bearbeitbare Materialstärke Edelstahl	2,5 mm
Ø-Locher	40,5 mm
Für Gewinde	M40
Hinweis	Bei Bedienung mit Schraubenschlüssel sind Zugschrauben mit Kugellager zu verwenden
Passend für Hydraulikschraube Best.-Nr.	4055.663
Zugschraube (Ø x L)	19 x 75 mm
Hydraulik-Zugschraube Ø	19 mm

---
