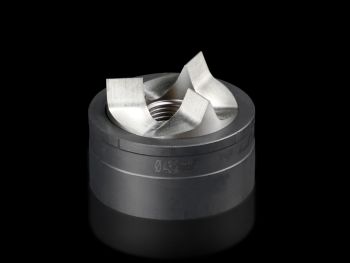

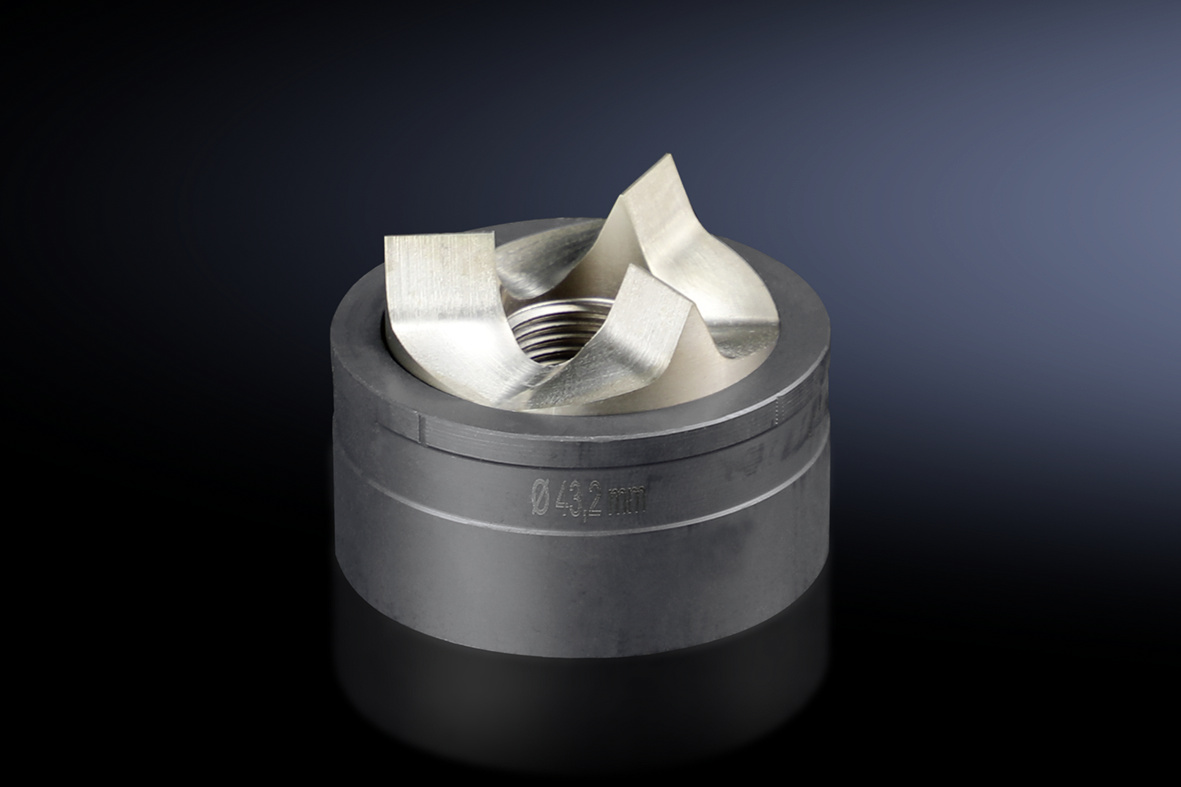

Rittal 4055143 AS Spalt-Blechlocher rund für Edelstahl Locher-D:43,2 mm content_copy

Der Rittal AS 4055143 ist ein Spalt-Blechlocher rund für die Bearbeitung von Edelstahl. Er dient zum Ausstanzen von runden Ausschnitten in Metallblechen und ist speziell für die Verwendung mit Edelstahlblechen bis zu einer maximalen Dicke von 2,5 mm ausgelegt. Die Lochgröße beträgt 43,2 mm im Durchmesser. Die Ausführung erfolgt mit 3-fach Spaltung, was eine präzise und saubere Lochform gewährleistet. Die Werkzeugkomponenten bestehen aus einer Matrize und einem Stempel, die zusammen das Loch in das Material pressen. Die Bedienung erfolgt entweder mittels Schraubenschlüssel oder einer Hydraulikstanze, wobei bei mechanischer Bedienung mit Schraubenschlüssel die Verwendung von Zugschrauben mit Kugellager empfohlen wird, um eine gleichmäßige Kraftübertragung und Schonung der Werkzeuge zu gewährleisten.

Einsatzbereiche
Dieses Werkzeug ist für den Einsatz im industriellen Bereich konzipiert, insbesondere in der Fertigung von Schaltschränken, Gehäusen oder anderen metallischen Bauteilen, bei denen präzise, runde Öffnungen in Edelstahlblechen benötigt werden. Es eignet sich für Anwendungen, bei denen eine hohe Genauigkeit und ein sauberer Schnittrand erforderlich sind, beispielsweise bei der Montage von Bedienelementen, Kabeldurchführungen oder Lüftungselementen. Die Verwendung von Edelstahl als bearbeitbares Material macht das Werkzeug besonders für anspruchsvolle Umgebungen geeignet, in denen Korrosionsbeständigkeit und Langlebigkeit gefordert sind.

Funktionen und Ausstattung im Detail
Der Spalt-Blechlocher arbeitet nach dem Prinzip des Ausstanzens, wobei der Stempel das Material durch die Matrize drückt und ein rundes Loch erzeugt. Die 3-fach Spaltung sorgt dafür, dass das Loch sauber und ohne Rissbildung entsteht. Die Werkzeuge sind robust konstruiert und für wiederholte Nutzung ausgelegt. Die maximale Materialstärke von 2,5 mm für Edelstahl stellt eine klare Grenze dar, die nicht überschritten werden sollte, um Werkzeugverschleiß oder Beschädigungen zu vermeiden. Die Lochgröße von 43,2 mm ist für viele Standardanwendungen im Schaltschrankbau geeignet.

Technik verständlich erklärt
Die 3-fach Spaltung bedeutet, dass der Stempel in drei Teile unterteilt ist, die sich beim Pressvorgang leichter in das Material einpressen lassen, wodurch die Belastung auf das Werkzeug und das Material reduziert wird. Dies führt zu einer saubereren Lochform und verlängert die Lebensdauer des Werkzeugs. Die Verwendung von Zugschrauben mit Kugellager bei manueller Bedienung sorgt für eine gleichmäßige Verteilung der Kraft und verhindert ein Verkanten des Werkzeugs. Die Hydraulikstanze ermöglicht eine effizientere und kraftsparende Bedienung, insbesondere bei häufigem Einsatz.

Kompatibilität und Zubehör
Das Werkzeug ist kompatibel mit einer Hydraulik-Zugschraube Ø 19 mm sowie mit einer Zugschraube (Ø x L: 19 x 75 mm), die für die manuelle Bedienung empfohlen wird. Die passende Hydraulikschraube trägt die Bestellnummer 4055.663. Die Verwendung der empfohlenen Zugschrauben mit Kugellager ist bei Bedienung mit Schraubenschlüssel erforderlich, um die Funktionalität und Lebensdauer des Werkzeugs zu gewährleisten.

Montage und Installation
Die Montage erfolgt durch Einsetzen des Stempels in die Matrize und anschließendes Anziehen mit der Zugschraube oder Hydraulikstanze. Die Werkzeuge werden direkt in das zu bearbeitende Edelstahlblech positioniert, wobei die genaue Ausrichtung für ein sauberes Ergebnis entscheidend ist. Die Bedienung erfordert eine stabile Arbeitsposition und ausreichend Kraft, insbesondere bei manueller Betätigung. Bei Verwendung der Hydraulikstanze wird die Kraftübertragung mechanisch unterstützt, was die Arbeit erleichtert.

Vorteile im Betrieb
Der Rittal AS 4055143 bietet eine hohe Präzision bei der Lochbildung, was für die Qualität der Endprodukte entscheidend ist. Die 3-fach Spaltung sorgt für eine saubere Schnittkante und minimiert das Risiko von Rissen oder Verformungen. Die Verwendung von Edelstahl als bearbeitbares Material macht das Werkzeug für anspruchsvolle industrielle Anwendungen geeignet. Die Kombinierbarkeit mit Hydraulik- und manuellen Betätigungssystemen bietet Flexibilität in der Anwendung. Die Werkzeuge sind robust und für den industriellen Einsatz ausgelegt, was eine lange Nutzungsdauer ermöglicht.

Allgemein
Ausführung	Mit 3-fach Spaltung
Lieferumfang	Matrize, Stempel
Bearbeitbares Material	Edelstahl
Max. bearbeitbare Materialstärke Edelstahl	2,5 mm
Ø-Locher	43,2 mm
Hinweis	Bei Bedienung mit Schraubenschlüssel sind Zugschrauben mit Kugellager zu verwenden
Passend für Hydraulikschraube Best.-Nr.	4055.663
Zugschraube (Ø x L)	19 x 75 mm
Hydraulik-Zugschraube Ø	19 mm

---
