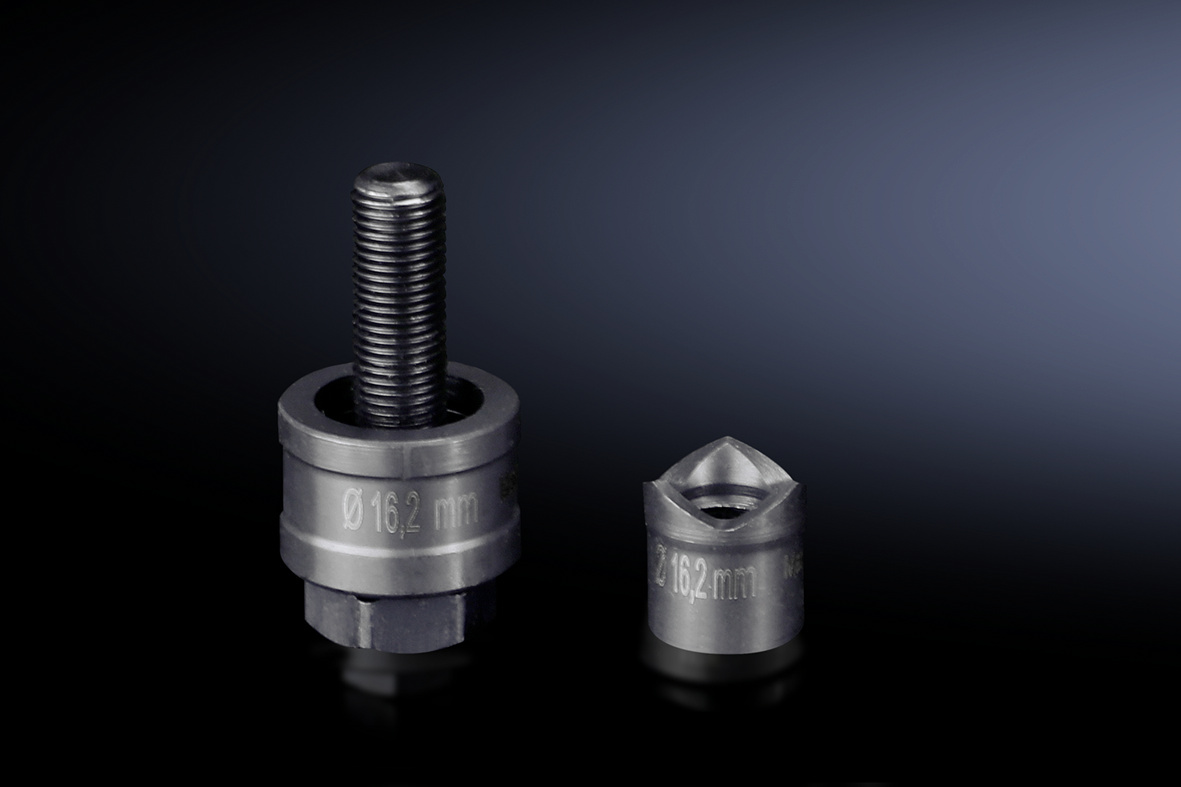

Rittal 4055216 Blechlocher rund für Stahlblech M16 Ø-Locher 16,2 content_copy

Der Artikel AS 4055216 von Rittal ist ein Blechlocher rund für die Bearbeitung von Stahlblech. Er dient zur präzisen Herstellung runder Ausschnitte mit einem Durchmesser von 16,2 mm und ist speziell für das Gewinde M16 ausgelegt. Die Ausführung erfolgt mit 3 Schneidspitzen, was eine saubere und sauber abgeschnittene Lochkante gewährleistet. Das Werkzeug ist für die Verwendung in Schaltschränken und anderen metallverarbeitenden Anwendungen im industriellen Umfeld konzipiert.

Einsatzbereiche
Der Blechlocher wird im industriellen Bereich eingesetzt, wo präzise, runde Öffnungen in Stahlblech benötigt werden, beispielsweise für die Montage von Schrauben, Kabeldurchführungen oder Befestigungselementen. Er ist besonders geeignet für die Bearbeitung von Schaltschrankwänden, Gehäusen und anderen metallischen Bauteilen aus Stahlblech. Die maximale bearbeitbare Materialstärke beträgt 2 mm, was für die meisten Standardanwendungen im Elektro- und Maschinenbau ausreichend ist.

Funktionen und Ausstattung im Detail
Das Werkzeug besteht aus einer Matrize, einem Stempel und einer Zugschraube ohne Kugellager. Die Matrize und der Stempel sind so ausgelegt, dass sie eine saubere Lochform erzeugen, wobei die 3 Schneidspitzen eine gleichmäßige Belastung und ein sauberes Schnittbild gewährleisten. Die Zugschraube mit den Abmessungen 9,5 mm Ø x 50 mm Länge ermöglicht die mechanische Betätigung des Werkzeugs. Bei Verwendung mit einem Schraubenschlüssel wird empfohlen, eine Zugschraube mit Kugellager zu verwenden, um eine gleichmäßige Kraftübertragung und eine längere Lebensdauer zu gewährleisten.

Technik verständlich erklärt
Der Blechlocher arbeitet nach dem Prinzip des Ausstanzens: Der Stempel wird durch die Zugschraube in die Matrize gedrückt, wodurch das Material zwischen Stempel und Matrize durchgeschnitten wird. Die 3 Schneidspitzen sorgen dafür, dass die Kraft gleichmäßig verteilt wird, was zu einer sauberen Lochkante führt. Die maximale Materialstärke von 2 mm ist für die meisten Anwendungen im Schaltschrankbau ausreichend. Die Bohrung hat einen Durchmesser von 16,2 mm, was dem Gewinde M16 entspricht, sodass die Bohrung direkt für die Montage von Schrauben oder Befestigungselementen verwendet werden kann.

Kompatibilität und Zubehör
Das Werkzeug ist kompatibel mit einer Hydraulik-Zugschraube mit den Abmessungen 9,5 mm und 19 mm, die unter der Bestellnummer 4055.661 erhältlich ist. Diese Hydraulik-Zugschraube ermöglicht eine effizientere und kraftsparende Bedienung, insbesondere bei häufiger Nutzung. Zusätzlich sind Zugschrauben mit Kugellager verfügbar, die bei Betätigung mit einem Schraubenschlüssel empfohlen werden, um eine gleichmäßige Kraftübertragung zu gewährleisten.

Montage und Installation
Die Montage erfolgt durch Einsetzen des Stempels in die Matrize und anschließendes Anziehen der Zugschraube. Die Werkzeugkomponenten sind so konzipiert, dass sie einfach und sicher in das zu bearbeitende Material eingebracht werden können. Bei Verwendung mit einem Schraubenschlüssel ist auf eine gleichmäßige Drehbewegung zu achten, um eine saubere Lochform zu gewährleisten. Die Verwendung einer Zugschraube mit Kugellager wird empfohlen, um Verschleiß und Unebenheiten zu vermeiden.

Vorteile im Betrieb
Der Blechlocher bietet eine hohe Präzision bei der Locherstellung, wodurch die Montage von Bauteilen wie Schrauben oder Kabeldurchführungen erleichtert wird. Die Ausführung mit 3 Schneidspitzen sorgt für eine saubere und gleichmäßige Lochkante, was die Qualität der Arbeit erhöht. Die Verwendung mit einer Hydraulik-Zugschraube oder einer Zugschraube mit Kugellager ermöglicht eine effizientere und kraftsparende Bedienung, insbesondere bei häufiger Nutzung. Das Werkzeug ist robust und für den industriellen Einsatz ausgelegt, wodurch eine lange Lebensdauer und zuverlässige Leistung gewährleistet sind.

Allgemein
Ausführung	Mit 3 Schneidspitzen
Lieferumfang	Matrize, Stempel, Zugschraube ohne Kugellager
Bearbeitbares Material	Stahlblech
Max. bearbeitbare Materialstärke Stahlblech	2 mm
Ø-Locher	16,2 mm
Für Gewinde	M16
Hinweis	Bei Bedienung mit Schraubenschlüssel sind Zugschrauben mit Kugellager zu verwenden, Weitere Abmessungen, siehe Spalt-Blechlocher rund, Edelstahl
Passend für Hydraulikschraube Best.-Nr.	4055.661
Zugschraube (Ø x L)	9,5 x 50 mm
Hydraulik-Zugschraube Ø	9,5 mm, 19 mm

---
