Rittal 4055225 Blechlocher rund, für Stahlblech, M25, Ø-Locher 25,4 content_copy

Der Rittal AS 4055225 ist ein Blechlocher rund für die Bearbeitung von Stahlblech. Er dient zur präzisen Ausstanzung runder Ausschnitte mit einem Durchmesser von 25,4 mm und ist speziell für Materialstärken bis zu 2 mm ausgelegt. Die Ausführung erfolgt mit drei Schneidspitzen, was eine saubere und saubere Lochkontur gewährleistet. Das Werkzeug wird entweder manuell mit einem Schraubenschlüssel oder hydraulisch betrieben, wobei die hydraulische Variante eine effizientere und kraftsparende Bedienung ermöglicht.

Einsatzbereiche
Der Blechlocher ist für den Einsatz in der industriellen Elektro- und Schaltschranktechnik konzipiert, wo präzise, runde Öffnungen in Stahlblechplatten benötigt werden. Typische Anwendungsfälle sind die Montage von Kabeldurchführungen, Steckdosen, Schalter oder anderen Bauteilen in Schaltschränken. Die maximale Materialstärke von 2 mm macht ihn geeignet für Standardbleche, die in der Schaltschrankfertigung üblich sind.

Funktionen und Ausstattung im Detail

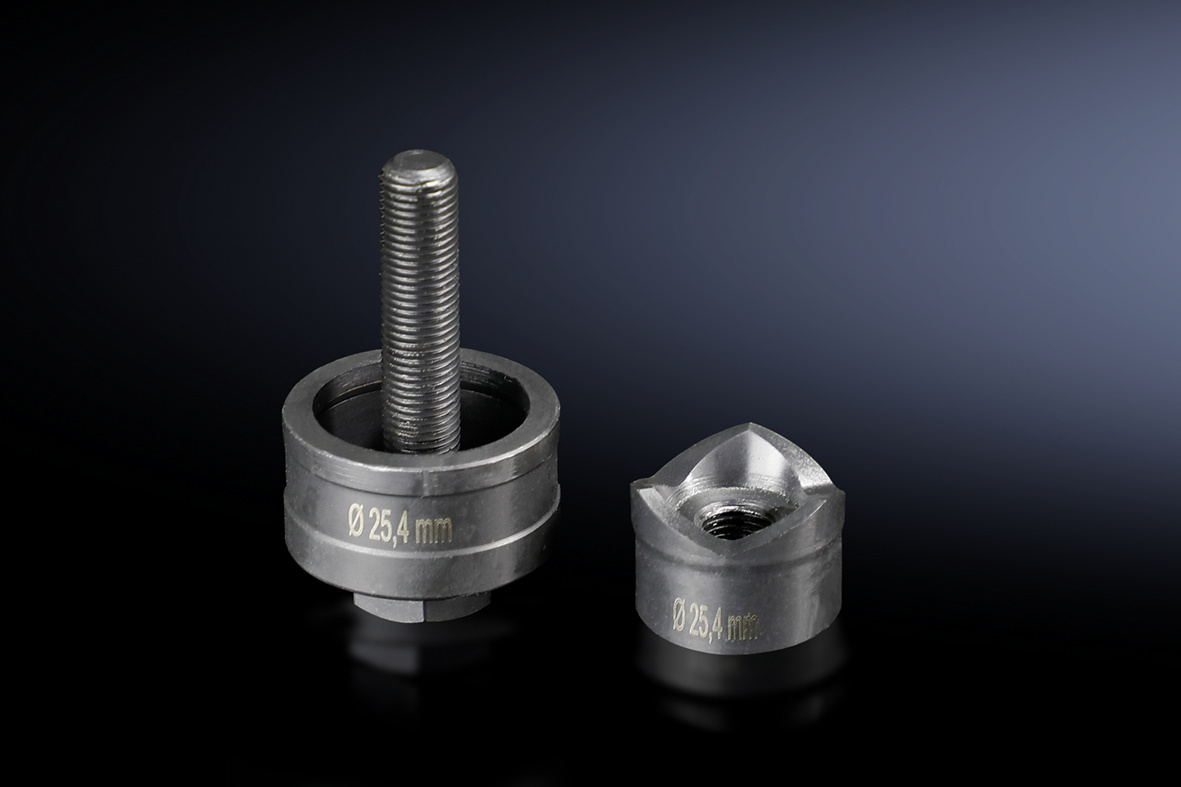

Das Werkzeug besteht aus einer Matrize, einem Stempel und einer Zugschraube ohne Kugellager. Die Zugschraube hat einen Durchmesser von 9,5 mm und eine Länge von 50 mm. Bei manueller Bedienung mit Schraubenschlüssel wird empfohlen, eine Zugschraube mit Kugellager zu verwenden, um die Kraftübertragung zu optimieren. Die Matrize und der Stempel sind so ausgelegt, dass sie einen sauberen Schnitt erzeugen, ohne das Material zu verformen.

Technik verständlich erklärt
Die Funktion des Blechlochers basiert auf dem Prinzip der mechanischen Ausstanzung. Der Stempel wird durch die Zugschraube in die Matrize gezogen, wodurch das Blech zwischen den Schneidkanten durchtrennt wird. Die drei Schneidspitzen sorgen für eine gleichmäßige Lastverteilung und verhindern ein ungleichmäßiges Abscheren. Die Bohrung hat einen Durchmesser von 25,4 mm und ist für Gewinde M25 ausgelegt, was eine Standardverbindung in der Schaltschranktechnik darstellt.

Kompatibilität und Zubehör
Der Blechlocher ist kompatibel mit einer Hydraulik-Zugschraube, die einen Durchmesser von 9,5 mm und eine Länge von 19 mm aufweist. Die passende Hydraulikschraube ist unter der Bestellnummer 4055.661 erhältlich. Zudem ist eine Zugschraube mit Kugellager im Durchmesser 9,5 mm und Länge 50 mm als Zubehör verfügbar, die bei manueller Bedienung empfohlen wird.

Montage und Installation
Die Montage erfolgt durch das Einsetzen des Stempels in die Matrize und die Befestigung der Zugschraube. Die Werkzeugkomponenten werden in das zu bearbeitende Stahlblech eingelegt, wobei die Matrize auf der Unterseite positioniert wird. Die Zugschraube wird dann mit einem Schraubenschlüssel oder einer Hydraulikstanze angezogen, bis das Loch vollständig durchgestanzt ist. Die Arbeit erfordert eine stabile Unterlage, um ein Verziehen des Materials zu vermeiden.

Vorteile im Betrieb
Der Rittal AS 4055225 bietet eine hohe Präzision bei der Lochstanzung, was die Qualität der Schaltschrankmontage verbessert. Die Verwendung von drei Schneidspitzen sorgt für eine saubere Schnittkante, die keine Nachbearbeitung erfordert. Die Kombinierbarkeit mit hydraulischen Werkzeugen reduziert die körperliche Belastung und beschleunigt den Arbeitsablauf. Die Standardisierung auf M25 und 25,4 mm erleichtert die Integration in bestehende Montageprozesse.

Allgemein
Ausführung	Mit 3 Schneidspitzen
Lieferumfang	Matrize, Stempel, Zugschraube ohne Kugellager
Bearbeitbares Material	Stahlblech
Max. bearbeitbare Materialstärke Stahlblech	2 mm
Ø-Locher	25,4 mm
Für Gewinde	M25
Hinweis	Bei Bedienung mit Schraubenschlüssel sind Zugschrauben mit Kugellager zu verwenden, Weitere Abmessungen, siehe Spalt-Blechlocher rund, Edelstahl
Passend für Hydraulikschraube Best.-Nr.	4055.661
Zugschraube (Ø x L)	9,5 x 50 mm
Hydraulik-Zugschraube Ø	9,5 mm, 19 mm

---
