Rittal 4055250 Blechlocher rund, für Stahlblech, M50, Ø-Locher 50,5 content_copy

Der Rittal AS 4055250 ist ein Blechlocher rund für die Bearbeitung von Stahlblech. Er dient zur präzisen Ausstanzung runder Ausschnitte in Metallblechen und wird im industriellen Bereich sowie bei der Montage von Schaltschränken eingesetzt. Das Werkzeug ist für eine maximale Materialstärke von 3 mm ausgelegt und erzeugt eine Lochöffnung mit einem Durchmesser von 50,5 mm. Die Ausführung erfolgt mit drei Schneidspitzen, was eine saubere und präzise Lochform gewährleistet. Die Bedienung erfolgt entweder mittels Schraubenschlüssel oder über eine Hydraulikstanze, wodurch das Werkzeug flexibel in verschiedenen Arbeitsumgebungen einsetzbar ist.

Einsatzbereiche
Der Blechlocher ist speziell für die Bearbeitung von Stahlblech konzipiert und eignet sich für Anwendungen im Schaltschrankbau, bei der Montage von elektrischen oder industriellen Geräten sowie bei der Herstellung von Metallbauteilen. Die Lochgröße von 50,5 mm entspricht einem Gewinde M50, was ihn für Standardmontageaufgaben in der Elektro- und Maschinenindustrie geeignet macht. Die maximale Bearbeitungsdicke von 3 mm ermöglicht die Verwendung bei mittleren Blechstärken, die in der industriellen Fertigung häufig vorkommen.

Funktionen und Ausstattung im Detail

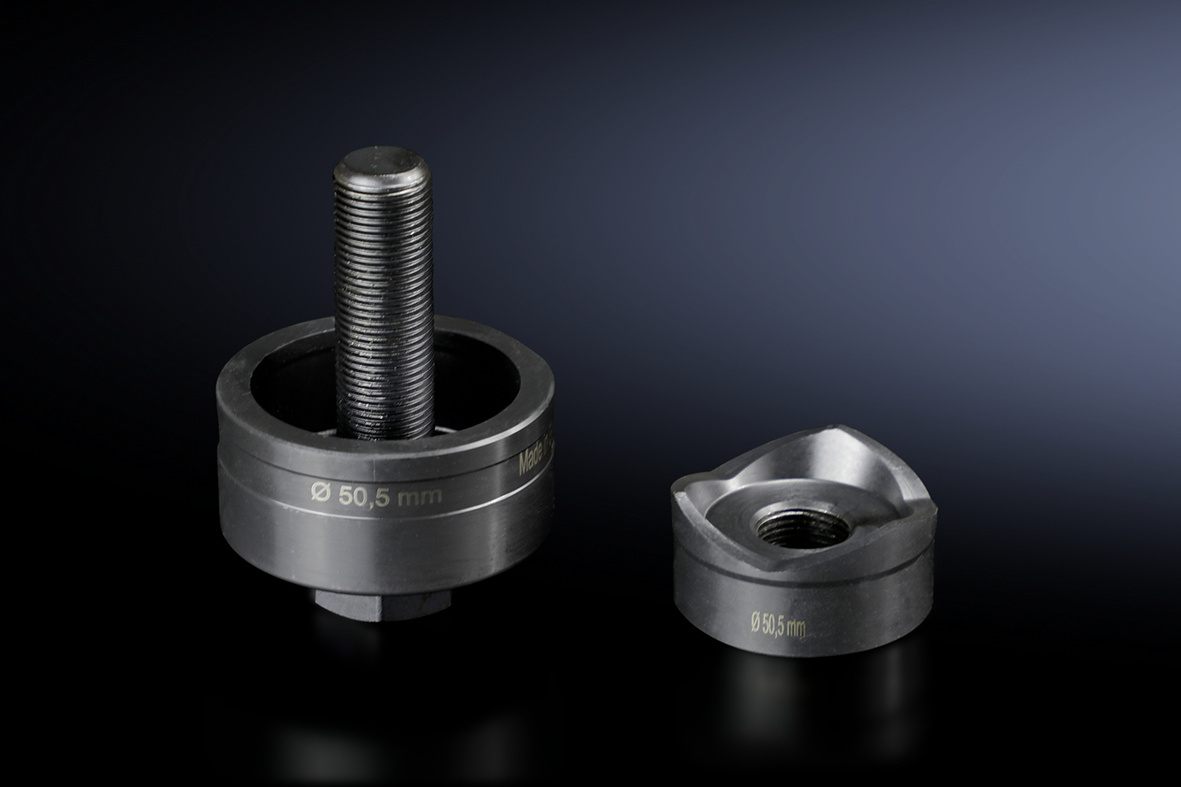

Das Werkzeug besteht aus einer Matrize, einem Stempel und einer Zugschraube ohne Kugellager. Die Matrize und der Stempel sind so ausgelegt, dass sie eine saubere Lochform erzeugen, wobei die drei Schneidspitzen eine gleichmäßige Schnittführung gewährleisten. Die Zugschraube mit den Abmessungen 19 mm Ø und 75 mm Länge ermöglicht die mechanische Betätigung mit einem Schraubenschlüssel.

Technik verständlich erklärt
Die Funktion des Blechlochers basiert auf dem Prinzip der mechanischen Ausstanzung. Der Stempel wird durch die Zugschraube in die Matrize gezogen, wodurch das Material zwischen Stempel und Matrize durchgeschnitten wird. Die drei Schneidspitzen sorgen dafür, dass der Schnitt gleichmäßig erfolgt und keine unregelmäßigen Ränder entstehen. Die maximale Materialstärke von 3 mm ist auf die Festigkeit des Werkzeugs und die erforderliche Kraft zur Durchtrennung abgestimmt. Die Lochgröße von 50,5 mm ist für Gewinde M50 ausgelegt, was eine direkte Montage von Schrauben oder Befestigungselementen ermöglicht.

Kompatibilität und Zubehör
Das Werkzeug ist kompatibel mit einer Hydraulik-Zugschraube mit einem Durchmesser von 19 mm, die unter der Bestellnummer 4055.663 erhältlich ist. Diese ermöglicht eine kraftsparende und präzise Bedienung, insbesondere bei häufiger Nutzung. Für die Bedienung mit einem Schraubenschlüssel wird empfohlen, eine Zugschraube mit Kugellager zu verwenden, um Reibung und Verschleiß zu minimieren. Die Verwendung der Hydraulik-Zugschraube oder einer Zugschraube mit Kugellager ist optional, da das Werkzeug standardmäßig mit einer Zugschraube ohne Kugellager geliefert wird.

Montage und Installation
Die Montage erfolgt durch das Einsetzen des Stempels in das zu bearbeitende Blech und die Positionierung der Matrize auf der gegenüberliegenden Seite. Die Zugschraube wird dann eingeschraubt und mittels Schraubenschlüssel oder Hydraulikstanze betätigt, bis das Loch vollständig durchgestanzt ist. Die Bedienung erfordert keine zusätzlichen Werkzeuge außer dem Schraubenschlüssel oder der Hydraulikstanze. Die genaue Positionierung der Matrize und des Stempels ist entscheidend für eine saubere Lochform.

Vorteile im Betrieb
Der Blechlocher bietet eine hohe Präzision bei der Locherstellung, was die Qualität der Montagearbeiten verbessert. Die Verwendung von drei Schneidspitzen sorgt für eine gleichmäßige Schnittführung und minimiert das Risiko von Rissen oder unregelmäßigen Rändern. Die maximale Materialstärke von 3 mm und die Lochgröße von 50,5 mm machen das Werkzeug für eine Vielzahl von industriellen Anwendungen geeignet. Die Möglichkeit, das Werkzeug mit einer Hydraulik-Zugschraube zu betreiben, erhöht die Effizienz bei häufiger Nutzung. Die Lieferung erfolgt mit Matrize, Stempel und Zugschraube ohne Kugellager, was eine sofortige Einsatzbereitschaft gewährleistet.

Allgemein
Ausführung	Mit 3 Schneidspitzen
Lieferumfang	Matrize, Stempel, Zugschraube ohne Kugellager
Bearbeitbares Material	Stahlblech
Max. bearbeitbare Materialstärke Stahlblech	3 mm
Ø-Locher	50,5 mm
Für Gewinde	M50
Hinweis	Bei Bedienung mit Schraubenschlüssel sind Zugschrauben mit Kugellager zu verwenden, Weitere Abmessungen, siehe Spalt-Blechlocher rund, Edelstahl
Passend für Hydraulikschraube Best.-Nr.	4055.663
Zugschraube (Ø x L)	19 x 75 mm
Hydraulik-Zugschraube Ø	19 mm

---
