Rittal 4055515 Spalt-Blechlocher rund, für Stahlblech, PG 9, Ø-Loch content_copy

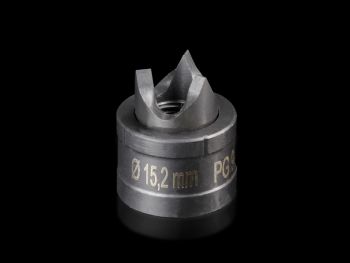

Der Artikel AS 4055515 von Rittal ist ein Spalt-Blechlocher rund für die Bearbeitung von Stahlblech. Es dient zur präzisen Ausstanzung runder Ausschnitte in Metallblechen, insbesondere im Bereich der Schaltschrank- und Gehäusefertigung. Die Ausführung erfolgt mit 3-fach Spaltung, was eine sichere und saubere Lochbildung ermöglicht, ohne dass das Material an den Rändern verformt oder beschädigt wird. Das Werkzeug ist speziell für Materialien mit einer maximalen Dicke von 2 mm ausgelegt, wobei die Lochgröße exakt 15,2 mm beträgt. Diese Abmessung entspricht der Norm PG 9, was eine Standardlochgröße für die Montage von Steckverbindern und anderen Bauteilen im industriellen Einsatz darstellt.

Einsatzbereiche
Das Spalt-Blechlocher wird im industriellen Umfeld eingesetzt, wo präzise und wiederholbare Bohrungen in Stahlblech notwendig sind. Typische Anwendungsfelder sind die Fertigung von Schaltschränken, Verteilerkästen, Gehäusen für Elektro- und IT-Systeme sowie bei der Montage von Steckverbindern und Kabeldurchführungen. Die Verwendung erfolgt in Kombination mit einer Zugschraube oder einer Hydraulik-Zugschraube, wobei die Werkzeugkomponenten (Matrize und Stempel) direkt in das Werkstück eingesetzt werden.

Funktionen und Ausstattung im Detail

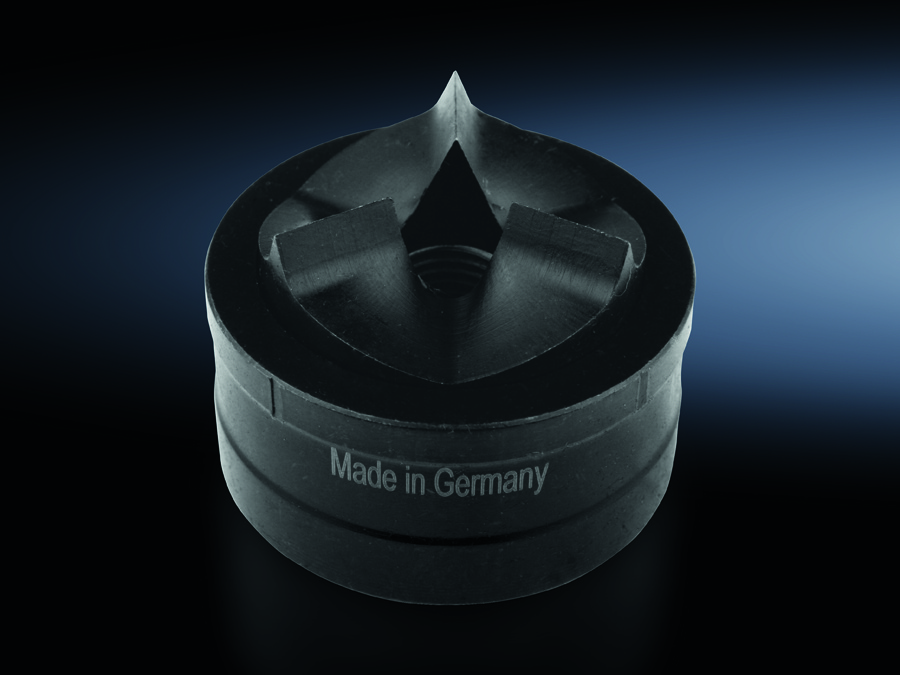

Das Werkzeug besteht aus zwei Hauptkomponenten: Matrize und Stempel, die im Lieferumfang enthalten sind. Die Matrize wird in das Werkstück eingesetzt, während der Stempel die Lochform ausstanzt. Die 3-fach Spaltung sorgt dafür, dass der Stempel gleichmäßig belastet wird und ein sauberer Schnitt entsteht. Die maximale Bearbeitbarkeit von 2 mm Stahlblech macht das Werkzeug für den Einsatz in der mittleren bis schweren Industrie geeignet. Die Lochgröße von 15,2 mm ist standardisiert und ermöglicht die Montage von Bauteilen nach der Norm PG 9.

Technik verständlich erklärt
Die Technik des Spalt-Blechlochers basiert auf dem Prinzip der Ausstanzung: Der Stempel wird durch eine Zugschraube oder eine Hydraulik-Zugschraube in die Matrize hineingedrückt, wodurch das Material zwischen Stempel und Matrize ausgestanzt wird. Die 3-fach Spaltung verteilt die Kraft gleichmäßig, um ein sauberes Loch ohne Rissbildung zu erzeugen. Die Verwendung einer Zugschraube mit Kugellager wird empfohlen, wenn das Werkzeug mit einem Schraubenschlüssel betrieben wird, um Reibung und Verschleiß zu minimieren. Die Zugschraube hat die Abmessungen 9,5 mm Ø x 50 mm Länge, während die passende Hydraulik-Zugschraube die Abmessungen 9,5 mm Ø und 19 mm aufweist.

Kompatibilität und Zubehör
Das Spalt-Blechlocher ist kompatibel mit Zugschrauben und Hydraulik-Zugschrauben, die speziell für diesen Einsatz ausgelegt sind. Passendes Zubehör umfasst die Zugschraube mit Kugellager Ø 9,5 mm, L=50 mm sowie die Hydraulik-Zugschraube Ø 9,5/19 mm. Die Hydraulik-Zugschraube (Best.-Nr. 4055.661) bietet eine effizientere Kraftübertragung und ist besonders für häufige oder schwere Anwendungen geeignet.

Montage und Installation
Die Montage erfolgt durch Einsetzen der Matrize in das Stahlblech und anschließendes Einführen des Stempels. Die Zugschraube wird dann in den Stempel eingeschraubt und mit einem Schraubenschlüssel oder einer Hydraulikvorrichtung angeschraubt, bis das Loch vollständig ausgestanzt ist. Die Arbeit sollte unter geeigneten Bedingungen erfolgen, um eine saubere Lochform zu gewährleisten. Die Verwendung von Zugschrauben mit Kugellager wird empfohlen, um die Lebensdauer des Werkzeugs zu verlängern und die Arbeitsqualität zu verbessern.

Vorteile im Betrieb
Das Spalt-Blechlocher bietet eine hohe Präzision bei der Lochbildung, was die Montage von Bauteilen erleichtert und die Qualität der Fertigung erhöht. Die 3-fach Spaltung sorgt für eine gleichmäßige Kraftverteilung und minimiert das Risiko von Materialverformungen. Die Verwendung von standardisierten Abmessungen (PG 9, Ø 15,2 mm) gewährleistet die Kompatibilität mit gängigen Bauteilen. Die Werkzeugkomponenten sind robust und für den industriellen Einsatz ausgelegt, wodurch eine lange Nutzungsdauer und geringe Wartungskosten erreicht werden.

Allgemein
Ausführung	Mit 3-fach Spaltung
Lieferumfang	Matrize, Stempel
Bearbeitbares Material	Stahlblech
Max. bearbeitbare Materialstärke Stahlblech	2 mm
Ø-Locher	15,2 mm
Hinweis	Bei Bedienung mit Schraubenschlüssel sind Zugschrauben mit Kugellager zu verwenden, Weitere Abmessungen, siehe Spalt-Blechlocher rund, Edelstahl
Passend für Hydraulikschraube Best.-Nr.	4055.661
Zugschraube (Ø x L)	9,5 x 50 mm
Hydraulik-Zugschraube Ø	9,5 mm, 19 mm

---
