Rittal 4055518 Spalt-Blechlocher rund, für Stahlblech, PG 11, Ø-Loc content_copy

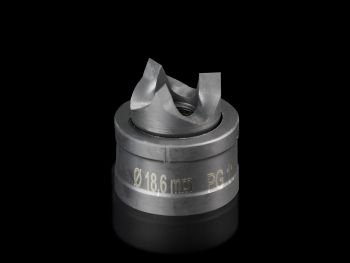

Der Artikel AS 4055518 von Rittal ist ein Spalt-Blechlocher rund für die Bearbeitung von Stahlblech. Es dient zur präzisen Ausstanzung runder Ausschnitte in Metallblechen, insbesondere im Bereich der Schaltschrank- und Gehäusefertigung. Die Ausführung erfolgt mit 3-fach Spaltung, was eine gleichmäßige und saubere Lochform gewährleistet. Das Werkzeug ist speziell für Materialstärken bis zu 2 mm ausgelegt und erzeugt einen Lochdurchmesser von 18,6 mm. Die Verwendung erfolgt in Kombination mit einer Zugschraube, wobei bei Bedienung mit Schraubenschlüssel Zugschrauben mit Kugellager empfohlen werden, um eine reibungslose und präzise Bewegung zu gewährleisten.

Einsatzbereiche
Dieses Spalt-Blechlocher wird in der industriellen Fertigung eingesetzt, insbesondere bei der Montage von Schaltschränken, Elektrogeräten oder anderen metallischen Gehäusen, bei denen präzise, runde Öffnungen benötigt werden. Es ist geeignet für Stahlblech und wird häufig in Werkstätten oder Produktionsumgebungen verwendet, in denen manuell oder mit hydraulischer Unterstützung gearbeitet wird. Die PG 11-Bezeichnung bezieht sich auf die passende Schraubengröße, die für die Montage von Steckverbindern oder anderen Bauteilen relevant ist.

Funktionen und Ausstattung im Detail

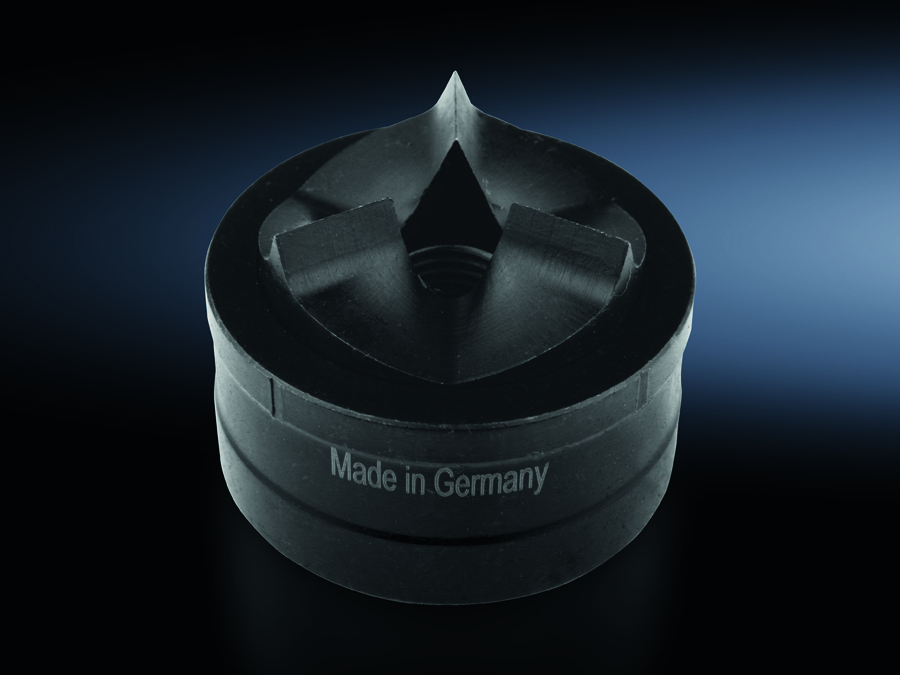

Das Werkzeug besteht aus zwei Hauptkomponenten: Matrize und Stempel, die im Lieferumfang enthalten sind. Die Matrize dient als Unterlage und führt den Stempel präzise, während der Stempel das Loch in das Material stößt. Die 3-fach Spaltung sorgt dafür, dass das Material beim Ausstanzen in drei gleichmäßige Teile gespalten wird, was zu einem sauberen Schnitt und geringer Materialverformung führt. Die maximale bearbeitbare Materialstärke beträgt 2 mm Stahlblech, was für viele Standardanwendungen in der Elektro- und Maschinenbauindustrie ausreichend ist.

Technik verständlich erklärt
Die Spalt-Technik ermöglicht es, das Material nicht durch Schneiden, sondern durch Trennen in mehrere Teile zu bearbeiten. Dadurch wird die Gefahr von Rissen oder unregelmäßigen Kanten minimiert. Die Zugschraube mit Kugellager (Ø 9,5 mm, Länge 50 mm) sorgt für eine gleichmäßige Kraftübertragung, wenn das Werkzeug manuell mit einem Schraubenschlüssel betrieben wird. Alternativ kann es mit einer Hydraulik-Zugschraube (Ø 9,5 mm, 19 mm) betrieben werden, die eine höhere Kraft und damit eine effizientere Bearbeitung ermöglicht. Die Passung für die Hydraulikschraube erfolgt über die Bestellnummer 4055.661.

Kompatibilität und Zubehör
Das Spalt-Blechlocher ist kompatibel mit den genannten Zugschrauben: Zugschraube mit Kugellager Ø 9,5 mm, L=50 mm sowie Hydraulik-Zugschraube Ø 9,5/19 mm. Die Verwendung der Hydraulik-Zugschraube ist besonders vorteilhaft bei häufiger Nutzung oder bei härterem Material, da sie eine gleichmäßigere Kraftübertragung gewährleistet.

Montage und Installation
Die Montage erfolgt durch Einsetzen des Stempels in die Matrize und anschließende Befestigung mit der Zugschraube. Die Matrize wird in das zu bearbeitende Stahlblech eingesetzt, wobei die Positionierung präzise erfolgen muss, um ein sauberes Loch zu erzeugen. Bei manueller Bedienung wird die Zugschraube mit einem Schraubenschlüssel verdreht, wodurch der Stempel das Loch ausstanzt. Bei Verwendung der Hydraulik-Zugschraube erfolgt die Betätigung über hydraulischen Druck, was eine höhere Effizienz und weniger körperliche Anstrengung ermöglicht.

Vorteile im Betrieb
Das Spalt-Blechlocher bietet eine hohe Präzision bei der Locherstellung, wodurch die Passgenauigkeit von Steckverbindern oder anderen Bauteilen gewährleistet ist. Die 3-fach Spaltung minimiert Materialverformung und sorgt für saubere Kanten. Die Verwendung von Zugschrauben mit Kugellager reduziert Verschleiß und ermöglicht eine lange Lebensdauer des Werkzeugs. Die Kompatibilität mit hydraulischen Systemen erweitert die Einsatzmöglichkeiten und erhöht die Produktivität in der Fertigung.

Allgemein
Ausführung	Mit 3-fach Spaltung
Lieferumfang	Matrize, Stempel
Bearbeitbares Material	Stahlblech
Max. bearbeitbare Materialstärke Stahlblech	2 mm
Ø-Locher	18,6 mm
Hinweis	Bei Bedienung mit Schraubenschlüssel sind Zugschrauben mit Kugellager zu verwenden, Weitere Abmessungen, siehe Spalt-Blechlocher rund, Edelstahl
Passend für Hydraulikschraube Best.-Nr.	4055.661
Zugschraube (Ø x L)	9,5 x 50 mm
Hydraulik-Zugschraube Ø	9,5 mm, 19 mm

---
