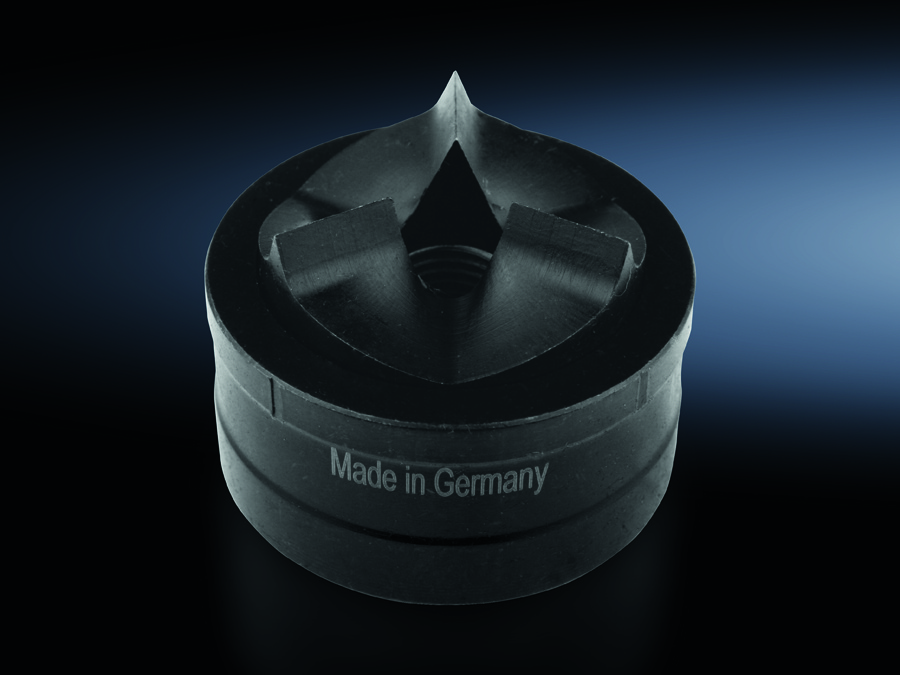

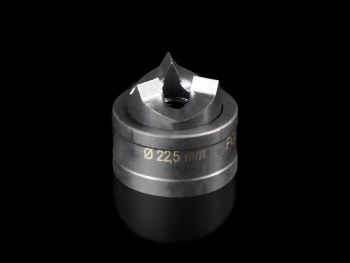

Rittal 4055522 Spalt-Blechlocher rund, für Stahlblech, PG 16, Ø-Loc content_copy

Der Rittal AS 4055522 ist ein Spalt-Blechlocher rund für die Bearbeitung von Stahlblech. Es handelt sich um ein Werkzeug zur Herstellung runder Ausschnitte in Metallblechen, insbesondere im Bereich der Schaltschrank- und Gehäusefertigung. Die Ausführung erfolgt mit 3-fach Spaltung, was eine präzise und saubere Lochung ermöglicht, ohne dass das Material an der Randschneide beschädigt wird. Das Werkzeug ist speziell für die Verwendung mit Stahlblech konzipiert, wobei die maximale bearbeitbare Materialstärke 2 mm beträgt. Der Durchmesser der hergestellten Löcher beträgt 22,5 mm, was der Norm PG 16 entspricht – eine gängige Passungsgröße für Kabeldurchführungen in industriellen Schaltschränken.

Einsatzbereiche
Das Spalt-Blechlocher wird im industriellen Elektro- und Schaltschrankbau eingesetzt, wo präzise, runde Öffnungen in Stahlblechplatten benötigt werden. Es dient beispielsweise zur Montage von Kabeldurchführungen, Steckverbinder oder anderen Bauteilen, die eine genaue Passung erfordern. Die Verwendung in der Fertigung von Schaltschränken, Verteilerkästen oder anderen metallischen Gehäusen ist typisch. Die 3-fach Spaltung sorgt dafür, dass das Loch sauber und ohne Grat entsteht, was die nachfolgende Montage erleichtert.

Funktionen und Ausstattung im Detail
Das Werkzeug besteht aus einer Matrize und einem Stempel, die zusammen den Lochvorgang ermöglichen. Die Matrize dient als Unterlage, in die das Blech eingelegt wird, während der Stempel das Loch ausstanzend durch das Material drückt. Die 3-fach Spaltung des Stempels sorgt für eine gleichmäßige Kraftverteilung und minimiert das Risiko von Materialrissen oder Verformungen. Die maximale Materialstärke von 2 mm ist für die meisten Standardanwendungen im Schaltschrankbau ausreichend. Die Lochgröße von 22,5 mm entspricht der PG 16-Norm, die in der Elektroindustrie weit verbreitet ist.

Technik verständlich erklärt
Die 3-fach Spaltung bedeutet, dass der Stempel in drei Teile unterteilt ist, die sich beim Eindringen in das Material leicht verschieben, um eine saubere Lochkante zu erzeugen. Dies verhindert, dass das Material an der Randschneide aufgerissen oder verformt wird. Die Werkzeugkomponenten sind aus hochwertigem Werkzeugstahl gefertigt, um eine lange Lebensdauer und hohe Präzision zu gewährleisten. Die Bearbeitung erfolgt manuell oder mit hydraulischer Unterstützung, wobei die Verwendung von Zugschrauben mit Kugellager empfohlen wird, wenn ein Schraubenschlüssel zur Bedienung eingesetzt wird.

Kompatibilität und Zubehör
Das Spalt-Blechlocher ist kompatibel mit Zugschrauben mit Kugellager im Durchmesser 9,5 mm und einer Länge von 50 mm. Diese Schrauben sind erforderlich, wenn das Werkzeug mit einem Schraubenschlüssel betrieben wird, um eine gleichmäßige Kraftübertragung zu gewährleisten. Alternativ kann eine Hydraulik-Zugschraube mit den Abmessungen 9,5 mm / 19 mm verwendet werden, die eine effizientere und kraftsparende Bedienung ermöglicht. Die passende Hydraulikschraube trägt die Bestellnummer 4055.661. Zusätzlich wird auf die Verfügbarkeit von Spalt-Blechlochern für Edelstahl hingewiesen, die jedoch nicht Teil dieses Produkts sind.

Montage und Installation
Die Montage erfolgt durch das Einsetzen des Stempels in die Matrize und das Positionieren des Werkzeugs auf dem zu bearbeitenden Stahlblech. Die Lochung wird durch manuelle oder hydraulische Kraft ausgeführt. Bei Verwendung eines Schraubenschlüssels ist die Verwendung von Zugschrauben mit Kugellager erforderlich, um eine gleichmäßige Kraftverteilung zu gewährleisten und das Werkzeug vor Beschädigungen zu schützen. Die Bedienung erfordert keine speziellen Werkzeuge außer dem Schraubenschlüssel oder der Hydraulikschraube.

Vorteile im Betrieb
Das Spalt-Blechlocher bietet eine hohe Präzision bei der Lochherstellung, wodurch die Passgenauigkeit von Kabeldurchführungen und anderen Bauteilen gewährleistet ist. Die 3-fach Spaltung sorgt für saubere Kanten ohne Grat, was die Montage erleichtert und die Qualität der Fertigung verbessert. Die Werkzeugkomponenten sind robust und für den industriellen Einsatz ausgelegt. Die Kompatibilität mit hydraulischen Zugschrauben ermöglicht eine effiziente und kraftsparende Bedienung, insbesondere bei häufigem Einsatz.

Allgemein
Ausführung	Mit 3-fach Spaltung
Lieferumfang	Matrize, Stempel
Bearbeitbares Material	Stahlblech
Max. bearbeitbare Materialstärke Stahlblech	2 mm
Ø-Locher	22,5 mm
Hinweis	Bei Bedienung mit Schraubenschlüssel sind Zugschrauben mit Kugellager zu verwenden, Weitere Abmessungen, siehe Spalt-Blechlocher rund, Edelstahl
Passend für Hydraulikschraube Best.-Nr.	4055.661
Zugschraube (Ø x L)	9,5 x 50 mm
Hydraulik-Zugschraube Ø	9,5 mm, 19 mm

---
