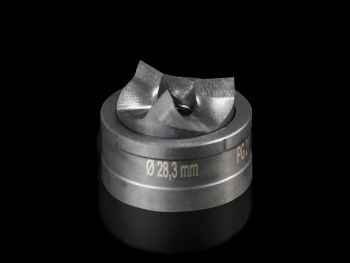

Rittal 4055528 Spalt-Blechlocher rund, für Stahlblech, PG 21, Ø-Loc content_copy

Der Artikel AS 4055528 von Rittal ist ein Spalt-Blechlocher rund für die Bearbeitung von Stahlblech. Er dient zur präzisen Ausstanzung runder Ausschnitte in Metallblechen, insbesondere im Bereich der Schaltschrank- und Gehäusefertigung. Die Ausführung erfolgt mit 3-fach Spaltung, was eine sichere und saubere Lochbildung ermöglicht. Das Werkzeug ist speziell für Materialien aus Stahlblech konzipiert und erlaubt eine maximale Bearbeitungsdicke von 2 mm. Der Durchmesser des erzeugten Lochs beträgt 28,3 mm, was der Norm PG 21 entspricht – eine gängige Passungsgröße für Steckverbinder und Kabeldurchführungen in der Elektrotechnik.

Einsatzbereiche
Der Spalt-Blechlocher wird in der industriellen Fertigung und im Elektrohandwerk eingesetzt, wo präzise, saubere Bohrungen in Stahlblechen benötigt werden. Er ist besonders geeignet für die Montage von Steckverbindern, Kabeldurchführungen oder anderen Bauteilen, die eine exakte Passung erfordern. Die Verwendung in Schaltschränken, Verteilerkästen oder anderen Metallgehäusen ist typisch, da hier die Einhaltung von Normen und die mechanische Stabilität der Bohrungen entscheidend sind.

Funktionen und Ausstattung im Detail

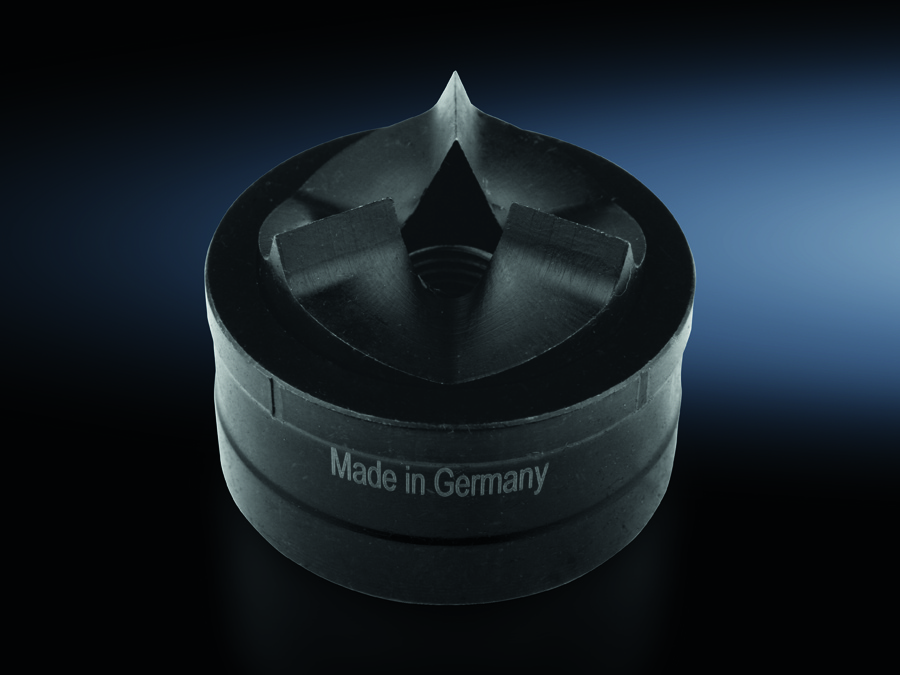

Das Werkzeug besteht aus einer Matrize und einem Stempel, die zusammen das Loch in das Blech pressen. Die 3-fach Spaltung sorgt dafür, dass das Material beim Ausstechen in mehrere Teile gespalten wird, was eine saubere Kantenbildung und eine geringere Belastung des Werkzeugs ermöglicht. Die maximale Materialstärke von 2 mm ist für die meisten Anwendungen im Schaltschrankbau ausreichend. Die Lochgröße von 28,3 mm entspricht der PG 21-Norm, die in der Elektroindustrie standardisiert ist.

Technik verständlich erklärt
Die Technik des Spalt-Blechlochers basiert auf dem Prinzip des Ausstanzens: Der Stempel wird in die Matrize gedrückt, wodurch das Material zwischen beiden Werkzeugteilen gespalten und ausgestanzt wird. Die 3-fach Spaltung reduziert die Kraft, die benötigt wird, und verhindert ein unkontrolliertes Ausreißen des Materials. Die Werkzeuge sind für die Verwendung mit einer Zugschraube ausgelegt, wobei bei Bedienung mit einem Schraubenschlüssel Zugschrauben mit Kugellager empfohlen werden, um eine gleichmäßige Kraftübertragung und eine längere Lebensdauer zu gewährleisten.

Kompatibilität und Zubehör
Das Werkzeug ist kompatibel mit einer Zugschraube Ø 9,5 mm, Länge 50 mm, die für die manuelle Bedienung vorgesehen ist. Alternativ kann eine Hydraulik-Zugschraube mit den Abmessungen Ø 9,5 mm und 19 mm verwendet werden, die eine höhere Kraftübertragung ermöglicht. Die Hydraulik-Zugschraube ist unter der Bestellnummer 4055.661 erhältlich. Die Verwendung dieser Zubehörteile ist notwendig, um das Werkzeug korrekt zu betreiben.

Montage und Installation
Die Montage erfolgt durch das Einsetzen des Stempels in die Matrize und die Befestigung an der zu bearbeitenden Blechoberfläche. Die Zugschraube wird dann in das Werkzeug eingeschraubt und mit einem Schraubenschlüssel oder einer Hydraulik-Zugschraube angeschraubt, bis das Loch vollständig ausgestanzt ist. Die genaue Positionierung ist entscheidend, um ein sauberes Ergebnis zu erzielen. Die Werkzeuge sind für die Verwendung mit einer Zugschraube ausgelegt, wobei die Verwendung von Zugschrauben mit Kugellager bei manueller Bedienung empfohlen wird.

Vorteile im Betrieb
Der Spalt-Blechlocher bietet eine hohe Präzision bei der Lochbildung, was die Passgenauigkeit von Steckverbindern und anderen Bauteilen gewährleistet. Die 3-fach Spaltung reduziert die Belastung des Werkzeugs und verlängert dessen Lebensdauer. Die Verwendung von Zugschrauben mit Kugellager sorgt für eine gleichmäßige Kraftübertragung und verhindert das Verdrehen des Werkzeugs. Die Kompatibilität mit Hydraulik-Zugschrauben ermöglicht eine effizientere Bearbeitung bei höheren Materialstärken oder bei häufiger Nutzung.

Allgemein
Ausführung	Mit 3-fach Spaltung
Lieferumfang	Matrize, Stempel
Bearbeitbares Material	Stahlblech
Max. bearbeitbare Materialstärke Stahlblech	2 mm
Ø-Locher	28,3 mm
Hinweis	Bei Bedienung mit Schraubenschlüssel sind Zugschrauben mit Kugellager zu verwenden, Weitere Abmessungen, siehe Spalt-Blechlocher rund, Edelstahl
Passend für Hydraulikschraube Best.-Nr.	4055.661
Zugschraube (Ø x L)	9,5 x 50 mm
Hydraulik-Zugschraube Ø	9,5 mm, 19 mm

---
