Rittal 4055532 Spalt-Blechlocher rund, für Stahlblech, M32, Ø-Loche content_copy

Der Rittal AS 4055532 ist ein Spalt-Blechlocher rund für die Bearbeitung von Stahlblech. Er dient zur präzisen Ausstanzung runder Ausschnitte in Metallblechen und ist speziell für die Verwendung in Schaltschränken und industriellen Gehäusen konzipiert. Die Ausführung erfolgt mit 3-fach Spaltung, was eine sichere und saubere Lochbildung ermöglicht. Das Werkzeug ist für eine maximale Materialstärke von 3 mm Stahlblech ausgelegt und erzeugt einen Lochdurchmesser von 32,5 mm, passend für Gewinde M32. Die Matrize und der Stempel bilden den Lieferumfang und sind für die Verwendung mit geeigneten Zugschrauben konzipiert.

Einsatzbereiche
Der Spalt-Blechlocher wird in der industriellen Fertigung und im Schaltschrankbau eingesetzt, wo präzise, runde Öffnungen in Stahlblech benötigt werden. Er ist besonders geeignet für die Montage von Baugruppen, die über Gewinde M32 befestigt werden, wie z. B. Kabeldurchführungen, Steckverbinder oder Montageelemente. Die 3-fach Spaltung sorgt für eine gleichmäßige Belastung und minimiert das Risiko von Materialrissen oder ungenauen Lochkonturen.

Funktionen und Ausstattung im Detail

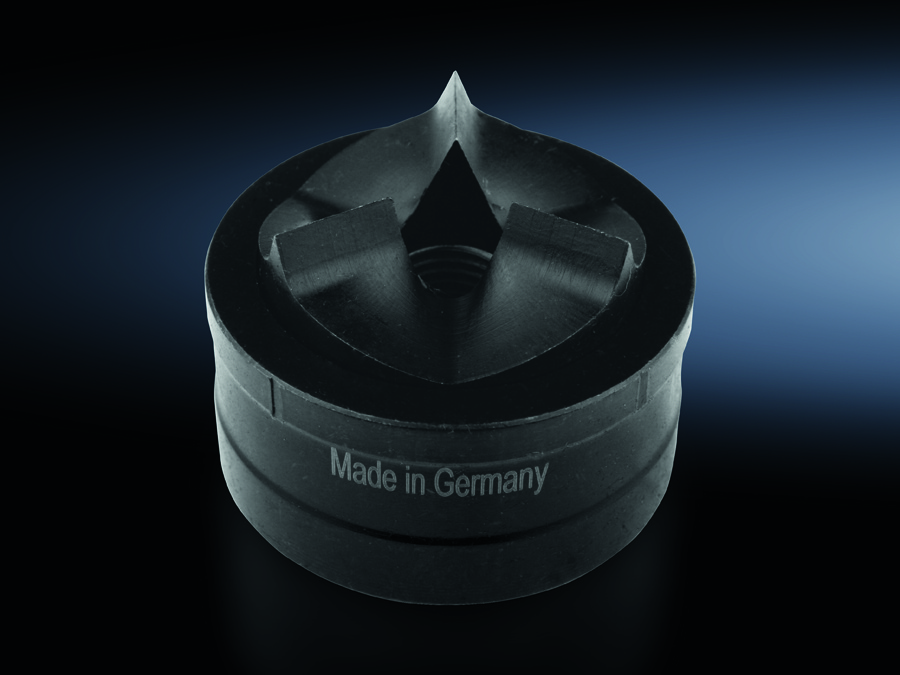

Das Werkzeug besteht aus einer Matrize und einem Stempel, die zusammenarbeiten, um das Blech sauber auszustanzen. Die 3-fach Spaltung verteilt die Kraft gleichmäßig und ermöglicht eine saubere Lochform ohne Gratbildung. Die maximale Bearbeitungsdicke von 3 mm Stahlblech deckt den üblichen Einsatzbereich in der Schaltschranktechnik ab. Das Lochdurchmesser von 32,5 mm ist exakt auf das Gewinde M32 abgestimmt, sodass die Bohrung direkt für die Montage von Schrauben oder Befestigungselementen verwendet werden kann.

Technik verständlich erklärt
Die 3-fach Spaltung bedeutet, dass der Stempel in drei Teile unterteilt ist, die sich beim Eindringen in das Material gleichmäßig öffnen und so eine saubere Lochkontur erzeugen. Dies verhindert das Versagen des Werkzeugs bei hohen Belastungen und sorgt für eine längere Lebensdauer. Die Matrize dient als Unterlage und führt den Stempel präzise, während der Stempel das Material durchdringt und ausstanzt. Die Zugschraube mit Kugellager (Ø 19 mm, Länge 55 mm) ist für die Bedienung mit einem Schraubenschlüssel vorgesehen und sorgt für eine gleichmäßige Kraftübertragung. Alternativ kann eine Hydraulik-Zugschraube Ø 19 mm verwendet werden, die eine höhere Kraftdichte ermöglicht und bei größeren Materialstärken oder hohen Anforderungen an die Präzision vorteilhaft ist.

Kompatibilität und Zubehör
Das Werkzeug ist kompatibel mit der Zugschraube mit Kugellager Ø 19 mm, Länge 55 mm sowie der Hydraulik-Zugschraube Ø 19 mm. Die Verwendung der Hydraulik-Zugschraube ist besonders bei hohen Anforderungen an die Kraftübertragung und Präzision empfehlenswert. Die Angabe „Passend für Hydraulikschraube Best.-Nr. 4055.663“ bezieht sich auf die spezifische Kompatibilität mit diesem Zubehörteil.

Montage und Installation
Die Montage erfolgt durch die Verbindung der Matrize und des Stempels mit der Zugschraube. Die Matrize wird in das Werkstück eingesetzt, der Stempel wird von oben aufgesetzt, und die Zugschraube wird mit einem Schraubenschlüssel oder einer Hydraulik-Zugschraube angezogen. Die 3-fach Spaltung sorgt dafür, dass der Stempel gleichmäßig in das Material eindringt und ein sauberes Loch erzeugt. Die Bedienung erfordert keine speziellen Werkzeuge außer dem Schraubenschlüssel oder der Hydraulik-Zugschraube.

Vorteile im Betrieb
Der Spalt-Blechlocher bietet eine hohe Präzision bei der Lochbildung, was die Qualität der Montage in Schaltschränken und industriellen Gehäusen verbessert. Die 3-fach Spaltung erhöht die Lebensdauer des Werkzeugs und reduziert das Risiko von Materialschäden. Die Kompatibilität mit verschiedenen Zugschrauben ermöglicht eine flexible Anpassung an unterschiedliche Arbeitsbedingungen. Die maximale Materialstärke von 3 mm Stahlblech deckt den Standardbedarf in der Schaltschranktechnik ab, und das Lochdurchmesser von 32,5 mm ist exakt auf das Gewinde M32 abgestimmt, was eine direkte Montage ohne zusätzliche Bearbeitung ermöglicht.

Allgemein
Ausführung	Mit 3-fach Spaltung
Lieferumfang	Matrize, Stempel
Bearbeitbares Material	Stahlblech
Max. bearbeitbare Materialstärke Stahlblech	3 mm

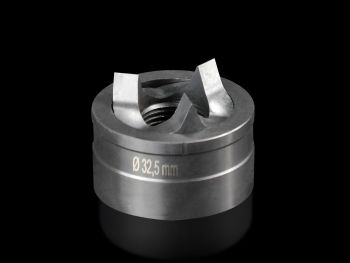

Ø-Locher	32,5 mm
Für Gewinde	M32
Hinweis	Bei Bedienung mit Schraubenschlüssel sind Zugschrauben mit Kugellager zu verwenden, Weitere Abmessungen, siehe Spalt-Blechlocher rund, Edelstahl
Passend für Hydraulikschraube Best.-Nr.	4055.663
Zugschraube (Ø x L)	19 x 55 mm
Hydraulik-Zugschraube Ø	19 mm

---
