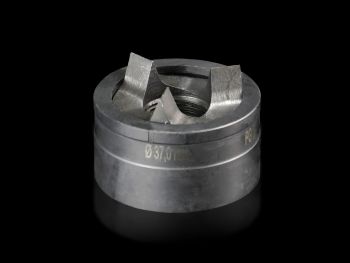

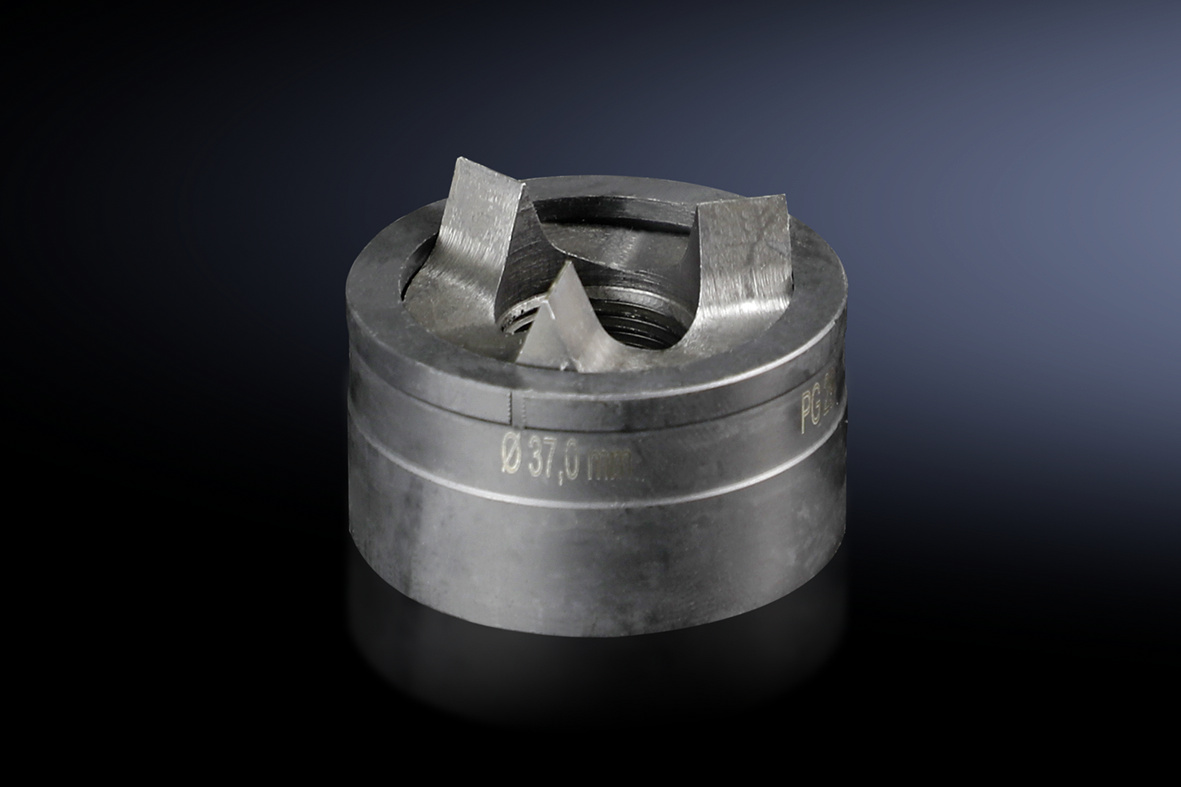

Rittal 4055537 Spalt-Blechlocher rund, für Stahlblech, PG 29, Ø-Loc content_copy

Der Artikel AS 4055537 von Rittal ist ein Spalt-Blechlocher rund für die Bearbeitung von Stahlblech. Es dient zur präzisen Ausstanzung runder Ausschnitte in Metallblechen, insbesondere im Bereich der Schaltschrank- und Gehäusefertigung. Die Ausführung mit 3-fach Spaltung ermöglicht eine sichere und gleichmäßige Bearbeitung des Materials, wobei die Matrize und der Stempel als zentrale Werkzeuge fungieren. Das Gerät ist speziell für den Einsatz mit Zugschrauben konzipiert, wobei bei Bedienung mit einem Schraubenschlüssel Zugschrauben mit Kugellager empfohlen werden, um eine reibungsarme und präzise Bewegung zu gewährleisten.

Einsatzbereiche
Der Spalt-Blechlocher wird in der industriellen Fertigung eingesetzt, wo präzise, runde Öffnungen in Stahlblechen benötigt werden, beispielsweise für die Montage von Kabeldurchführungen, Steckverbindern oder anderen Bauteilen in Schaltschränken. Die maximale bearbeitbare Materialstärke beträgt 3 mm Stahlblech, was den Einsatz in vielen Standardanwendungen im Elektro- und Maschinenbau ermöglicht. Die Lochgröße beträgt 37 mm Durchmesser, was der Norm PG 29 entspricht, einer gängigen Kabeldurchführungsspezifikation in der Schaltschranktechnik.

Funktionen und Ausstattung im Detail
Das Werkzeug besteht aus einer Matrize und einem Stempel, die zusammenarbeiten, um das Material sauber auszustanzen. Die 3-fach Spaltung sorgt dafür, dass die Kraft gleichmäßig auf das Werkzeug verteilt wird, was die Lebensdauer erhöht und die Gefahr von Materialrissen verringert. Die Werkzeuge sind für den Einsatz mit einer Zugschraube ausgelegt, wobei die spezifizierte Zugschraube (Ø 19 mm x L 55 mm) direkt mit dem Werkzeug kompatibel ist. Für hydraulische Antriebe ist die Hydraulik-Zugschraube Ø 19 mm vorgesehen, die ebenfalls im Zubehör angeboten wird.

Technik verständlich erklärt
Die Technik des Spalt-Blechlochers basiert auf dem Prinzip der mechanischen Ausstanzung: Der Stempel drückt in die Matrize, wodurch das Blech entlang der vorgegebenen Form geschnitten wird. Die 3-fach Spaltung sorgt dafür, dass die Kraft nicht auf einen einzigen Punkt konzentriert wird, sondern über drei Punkte verteilt ist, was die Stabilität erhöht. Die Verwendung von Zugschrauben mit Kugellager reduziert die Reibung und ermöglicht eine präzisere und gleichmäßigere Bewegung, insbesondere bei manueller Bedienung mit einem Schraubenschlüssel.

Kompatibilität und Zubehör
Das Werkzeug ist speziell für die Verwendung mit Zugschrauben konzipiert. Die passende Zugschraube mit Kugellager Ø 19 mm, Länge 55 mm sowie die Hydraulik-Zugschraube Ø 19 mm sind als Zubehör verfügbar und ermöglichen eine flexible Anpassung an unterschiedliche Arbeitsbedingungen. Die Hydraulik-Zugschraube eignet sich für Anwendungen, bei denen eine höhere Kraftübertragung erforderlich ist, während die manuelle Zugschraube für kleinere oder gelegentliche Arbeiten geeignet ist.

Montage und Installation
Die Montage erfolgt durch die Verbindung der Matrize und des Stempels mit der Zugschraube. Die Werkzeuge werden in das zu bearbeitende Stahlblech eingesetzt, wobei die Zugschraube die notwendige Kraft zur Ausstanzung überträgt. Die Bedienung erfolgt entweder manuell mit einem Schraubenschlüssel oder hydraulisch, je nach verwendeter Zugschraube. Die Anweisung zur Verwendung von Zugschrauben mit Kugellager bei manueller Bedienung ist entscheidend für eine saubere und sichere Bearbeitung.

Vorteile im Betrieb
Der Spalt-Blechlocher bietet eine hohe Präzision bei der Ausstanzung runder Löcher, was die Qualität der Montage in Schaltschränken und Gehäusen verbessert. Die 3-fach Spaltung erhöht die Lebensdauer des Werkzeugs und verringert das Risiko von Materialfehlern. Die Kompatibilität mit verschiedenen Zugschrauben ermöglicht eine flexible Nutzung in unterschiedlichen Arbeitsumgebungen, sei es manuell oder hydraulisch. Die spezifische Auslegung für Stahlblech bis 3 mm Dicke macht das Werkzeug zu einem zuverlässigen Werkzeug für Standardanwendungen in der Elektro- und Maschinenbauindustrie.

Allgemein
Ausführung	Mit 3-fach Spaltung
Lieferumfang	Matrize, Stempel
Bearbeitbares Material	Stahlblech
Max. bearbeitbare Materialstärke Stahlblech	3 mm
Ø-Locher	37 mm
Hinweis	Bei Bedienung mit Schraubenschlüssel sind Zugschrauben mit Kugellager zu verwenden, Weitere Abmessungen, siehe Spalt-Blechlocher rund, Edelstahl
Passend für Hydraulikschraube Best.-Nr.	4055.663
Zugschraube (Ø x L)	19 x 55 mm
Hydraulik-Zugschraube Ø	19 mm

---
