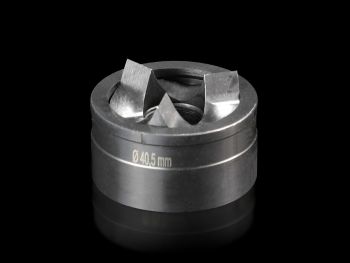

Rittal 4055540 Spalt-Blechlocher rund, für Stahlblech, M40, Ø-Loche content_copy

Der Rittal AS 4055540 ist ein Spalt-Blechlocher rund für die Bearbeitung von Stahlblech. Es dient zur präzisen Ausstanzung runder Ausschnitte in Blechplatten und ist speziell für den Einsatz in der industriellen Fertigung und Montage konzipiert. Die Ausführung erfolgt mit 3-fach Spaltung, was eine gleichmäßige Kraftverteilung und eine saubere Lochkontur gewährleistet. Das Werkzeug ist für eine maximale Materialstärke von 3 mm Stahlblech ausgelegt und erzeugt einen Lochdurchmesser von 40,5 mm. Die Gewindebohrung ist für M40 vorgesehen, was die Montage in Standard-Industriekonstruktionen ermöglicht.

Einsatzbereiche
Der Spalt-Blechlocher wird in der Elektro- und Maschinenbauindustrie eingesetzt, wo präzise, runde Öffnungen in Stahlblechplatten benötigt werden. Typische Anwendungsfälle sind die Montage von Schaltschränken, Gehäusen oder anderen metallischen Bauteilen, bei denen eine sichere und saubere Lochung erforderlich ist. Die 3-fach Spaltung sorgt für eine gleichmäßige Belastung des Werkzeugs und des Materials, was die Lebensdauer des Werkzeugs verlängert und die Qualität der Bearbeitung erhöht.

Funktionen und Ausstattung im Detail
Das Werkzeug besteht aus zwei Hauptkomponenten: Matrize und Stempel, die im Lieferumfang enthalten sind. Die Matrize dient als Unterlage und Formteil, während der Stempel die eigentliche Lochstanzung durchführt. Die Kombination aus Matrize und Stempel ermöglicht eine präzise und wiederholbare Bearbeitung. Die maximale bearbeitbare Materialstärke von 3 mm Stahlblech macht das Werkzeug für eine Vielzahl von industriellen Anwendungen geeignet, ohne dass eine übermäßige Belastung des Werkzeugs entsteht.

Technik verständlich erklärt
Die 3-fach Spaltung ist ein Konstruktionsmerkmal, das die Kraft beim Stanzen auf drei gleichmäßige Abschnitte verteilt. Dadurch wird verhindert, dass das Werkzeug oder das Material an einer Stelle übermäßig belastet wird. Dies führt zu einer längeren Nutzungsdauer und zu einer sauberen, rissfreien Lochkontur. Das Werkzeug ist für den Einsatz mit einer Zugschraube ausgelegt, wobei die Angabe Zugschraube (Ø x L): 19 x 75 mm die spezifischen Abmessungen für die Verbindung angibt. Bei Bedienung mit einem Schraubenschlüssel wird empfohlen, Zugschrauben mit Kugellager zu verwenden, um eine reibungsarme Bewegung zu gewährleisten.

Kompatibilität und Zubehör
Das Werkzeug ist kompatibel mit einer Hydraulik-Zugschraube Ø 19 mm, die unter der Bestellnummer 4055.663 erhältlich ist. Diese Hydraulik-Zugschraube ermöglicht eine effizientere und kraftsparende Bedienung, insbesondere bei häufiger Nutzung. Zusätzlich ist eine Zugschraube mit Kugellager Ø 19 mm, L=75 mm als passendes Zubehör verfügbar, die für manuelle Bedienung mit Schraubenschlüssel geeignet ist. Die Verwendung dieser Zugschrauben ist notwendig, um die Funktion des Spalt-Blechlochers sicherzustellen.

Montage und Installation
Die Montage erfolgt durch die Verbindung der Matrize und des Stempels mit der Zugschraube. Die Zugschraube wird in die Gewindebohrung M40 eingeschraubt, wobei die genaue Ausrichtung der Werkzeugkomponenten sicherstellt, dass die Lochstanzung präzise erfolgt. Bei manueller Bedienung mit Schraubenschlüssel ist die Verwendung einer Zugschraube mit Kugellager empfohlen, um Reibung und Verschleiß zu minimieren. Die Hydraulik-Zugschraube bietet eine alternative, kraftsparende Montagevariante.

Vorteile im Betrieb
Der Einsatz des Rittal AS 4055540 bietet eine hohe Präzision bei der Lochstanzung, was die Qualität der bearbeiteten Bauteile erhöht. Die 3-fach Spaltung sorgt für eine gleichmäßige Kraftverteilung, was die Lebensdauer des Werkzeugs verlängert. Die Kompatibilität mit verschiedenen Zugschraubenvarianten ermöglicht eine flexible Anpassung an unterschiedliche Arbeitsbedingungen. Die klare Trennung von Matrize und Stempel erleichtert die Wartung und den Austausch einzelner Komponenten, falls erforderlich.

Allgemein
Ausführung	Mit 3-fach Spaltung
Lieferumfang	Matrize, Stempel
Bearbeitbares Material	Stahlblech
Max. bearbeitbare Materialstärke Stahlblech	3 mm
Ø-Locher	40,5 mm
Für Gewinde	M40
Hinweis	Bei Bedienung mit Schraubenschlüssel sind Zugschrauben mit Kugellager zu verwenden, Weitere Abmessungen, siehe Spalt-Blechlocher rund, Edelstahl
Passend für Hydraulikschraube Best.-Nr.	4055.663
Zugschraube (Ø x L)	19 x 75 mm
Hydraulik-Zugschraube Ø	19 mm

---
