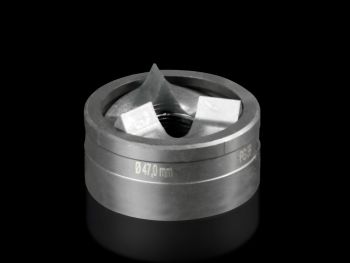

Rittal 4055547 Spalt-Blechlocher rund, für Stahlblech, PG 36, Ø-Loc content_copy

Der Artikel AS 4055547 von Rittal ist ein Spalt-Blechlocher rund für die Bearbeitung von Stahlblech. Es dient zur präzisen Ausstanzung runder Ausschnitte in Metallblechen, insbesondere im Bereich der Schaltschrank- und Gehäusefertigung. Die Ausführung mit 3-fach Spaltung ermöglicht eine sichere und gleichmäßige Bearbeitung des Materials, wobei die Matrize und der Stempel als zentrale Komponenten des Werkzeugs fungieren. Das Werkzeug ist speziell für die Verwendung mit Zugschrauben konzipiert, wobei bei Bedienung mit Schraubenschlüssel Zugschrauben mit Kugellager empfohlen werden, um eine reibungsarme und präzise Bewegung zu gewährleisten.

Einsatzbereiche
Das Spalt-Blechlocher wird in der industriellen Fertigung eingesetzt, wo präzise, runde Öffnungen in Stahlblechen benötigt werden, beispielsweise für die Montage von Kabeldurchführungen, Steckverbindern oder anderen Bauteilen in Schaltschränken. Die Ø-Locher-Größe von 47 mm entspricht der Norm PG 36, was eine Standardisierung im Bereich der Elektro- und Schaltschranktechnik gewährleistet. Die maximale bearbeitbare Materialstärke beträgt 3 mm Stahlblech, was für die meisten Anwendungen im Mittel- und Leichtbau ausreichend ist.

Funktionen und Ausstattung im Detail

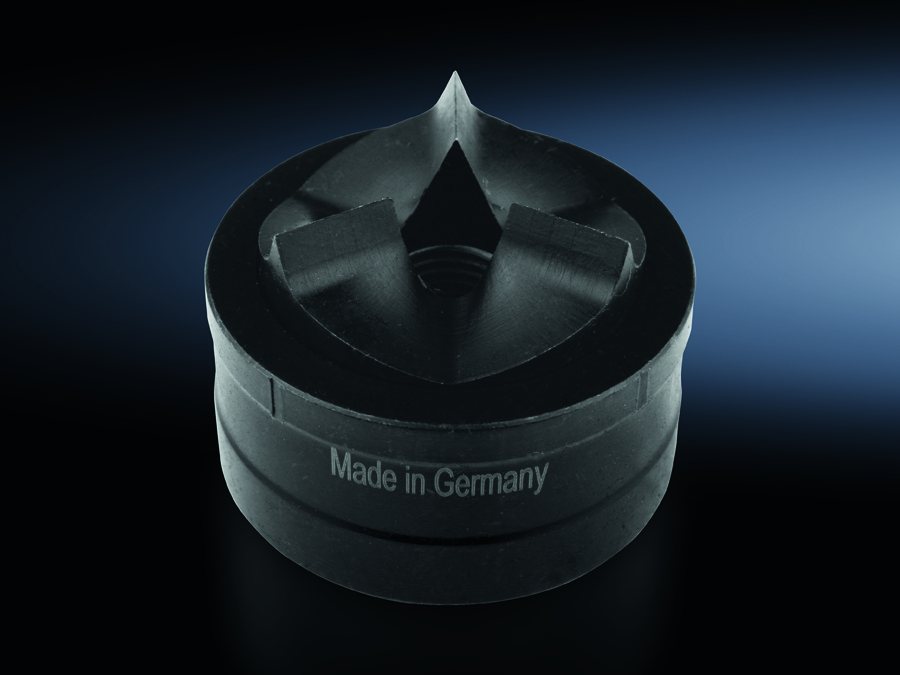

Das Werkzeug besteht aus einer Matrize und einem Stempel, die zusammenarbeiten, um das Loch präzise auszustanzen. Die 3-fach Spaltung sorgt dafür, dass die Kraft gleichmäßig auf das Material verteilt wird, was Rissbildung und Materialverzug minimiert. Die Zugschraube mit den Abmessungen 19 x 75 mm wird zur Betätigung des Werkzeugs verwendet. Für eine hydraulische Betätigung ist eine Hydraulik-Zugschraube mit Ø 19 mm verfügbar, die speziell für die Verwendung mit dem Werkzeug AS 4055547 ausgelegt ist. Die Verwendung einer Hydraulik-Zugschraube kann die Anwendungskraft reduzieren und die Präzision erhöhen.

Technik verständlich erklärt
Die Technik des Spalt-Blechlochers basiert auf dem Prinzip der mechanischen Ausstanzung. Der Stempel wird durch die Zugschraube in die Matrize gedrückt, wodurch das Material zwischen Stempel und Matrize ausgestanzt wird. Die 3-fach Spaltung der Matrize sorgt dafür, dass die Kraft nicht an einem Punkt konzentriert ist, sondern über drei Punkte verteilt wird. Dies verhindert, dass das Material an einer Stelle zu stark belastet wird, was zu Rissen oder unregelmäßigen Lochrändern führen könnte. Die Ø-Locher-Größe von 47 mm ist für die Montage von Bauteilen mit PG 36-Steckverbindungen geeignet, was in der Elektroinstallation und im Schaltschrankbau üblich ist.

Kompatibilität und Zubehör
Das Werkzeug ist kompatibel mit der Hydraulik-Zugschraube Best.-Nr. 4055.663, die eine alternative Betätigungsmethode bietet. Zudem ist es mit der Zugschraube Ø 19 mm, Länge 75 mm betreibbar, die für manuelle Betätigung mit einem Schraubenschlüssel vorgesehen ist. Die Verwendung von Zugschrauben mit Kugellager wird bei manueller Betätigung empfohlen, um Reibung und Verschleiß zu minimieren.

Montage und Installation
Die Montage erfolgt durch die Verbindung der Matrize und des Stempels mit der Zugschraube. Die Werkzeugkomponenten werden in das zu bearbeitende Stahlblech eingelegt, wobei die Matrize auf der Unterseite und der Stempel auf der Oberseite positioniert wird. Die Zugschraube wird dann eingeschraubt und mit einem Schraubenschlüssel oder einer Hydraulik-Zugschraube betätigt, bis das Loch vollständig ausgestanzt ist. Die genaue Positionierung ist entscheidend für die Qualität des Ergebnisses.

Vorteile im Betrieb
Das Spalt-Blechlocher bietet eine hohe Präzision bei der Lochausstanzung, was für die Montage von elektrischen Bauteilen in Schaltschränken wichtig ist. Die 3-fach Spaltung sorgt für eine gleichmäßige Kraftverteilung, was die Lebensdauer des Werkzeugs und die Qualität der Bearbeitung erhöht. Die Verwendung von Zugschrauben mit Kugellager reduziert den Verschleiß und ermöglicht eine saubere, rissfreie Bearbeitung. Die Kompatibilität mit hydraulischen Betätigungssystemen erweitert die Einsatzmöglichkeiten, insbesondere bei größeren oder härteren Materialien.

Allgemein
Ausführung	Mit 3-fach Spaltung
Lieferumfang	Matrize, Stempel
Bearbeitbares Material	Stahlblech
Max. bearbeitbare Materialstärke Stahlblech	3 mm
Ø-Locher	47 mm
Hinweis	Bei Bedienung mit Schraubenschlüssel sind Zugschrauben mit Kugellager zu verwenden, Weitere Abmessungen, siehe Spalt-Blechlocher rund, Edelstahl
Passend für Hydraulikschraube Best.-Nr.	4055.663
Zugschraube (Ø x L)	19 x 75 mm
Hydraulik-Zugschraube Ø	19 mm

---
